Herramientas recomendadas
Destornillador Phillips #000
Herramientas de la palanca / Spudger
Pinzas
Herramienta de expulsión

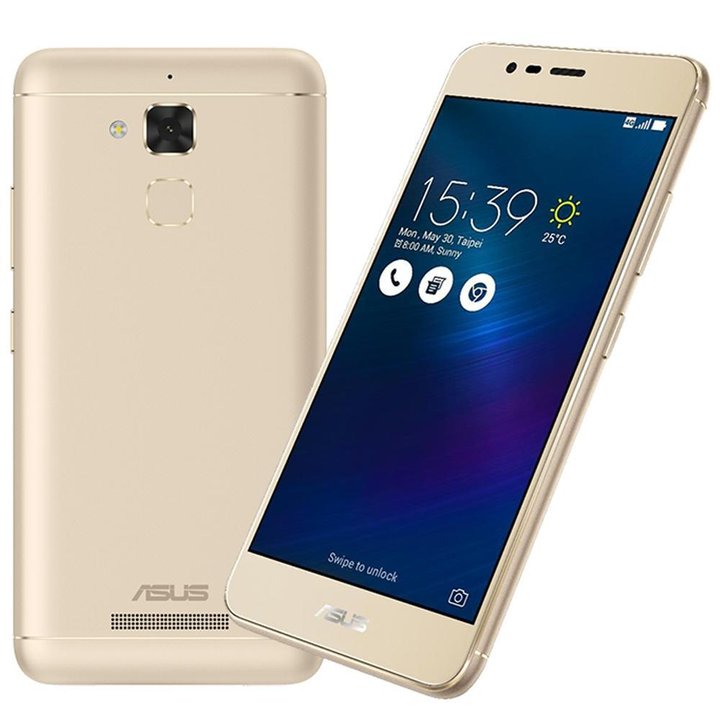

Desmontaje/Reparar del dispositivo móvil Asus ZenFone 3 Max ZC520TL con la descripción de cada paso y el conjunto de herramientas requerido.
13141
Vistas
6
Gustos
—
Compartir
267
Preguntas
Paso 1.

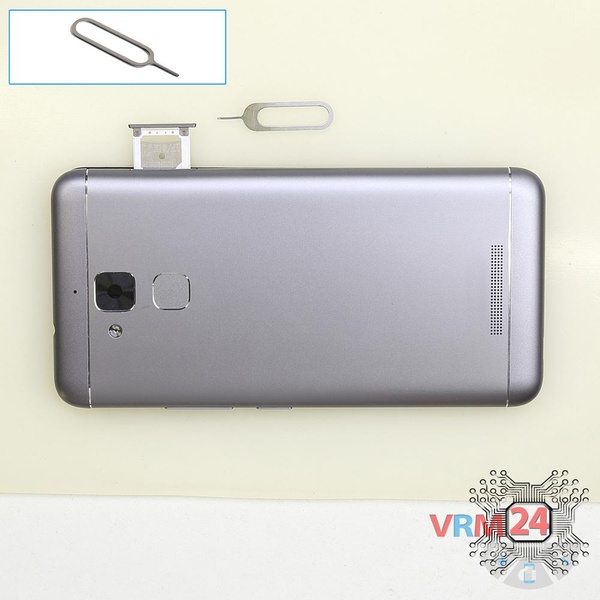

Retire la bandeja
Utilizando la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.
⚠ ¡Advertencia!
No presione demasiado, ya que podría causar daños.
Paso 2.

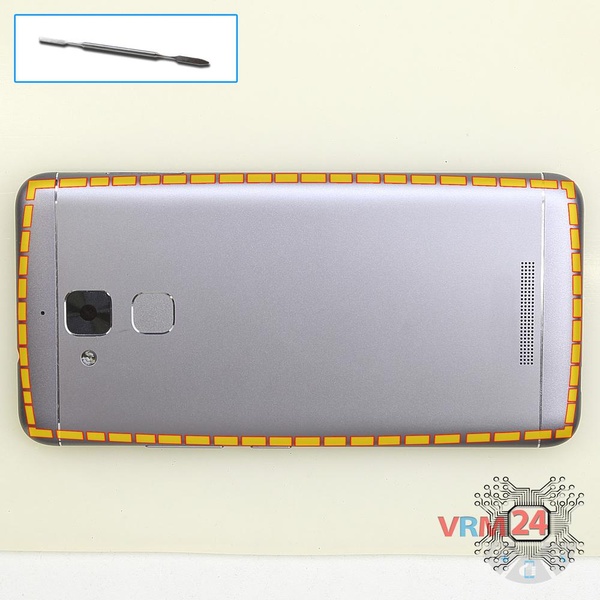

Abra la tapa trasera
Abra la tapa trasera.
⚠ ¡Advertencia!
Es necesario abrir la tapa con cuidado para no dañar el cable de huellas dactilares (FFC) y desconectar el conector de la placa principal.
Paso 3.

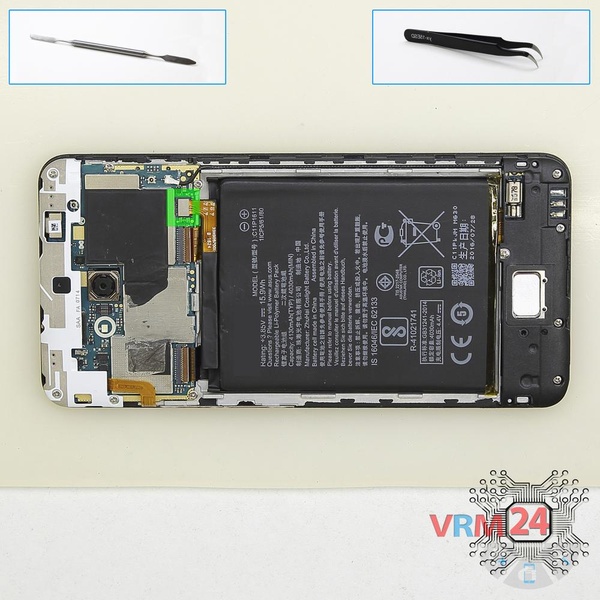

Retirar la batería
Desconecte el conector de la PCB y retire la batería.
Paso 4.

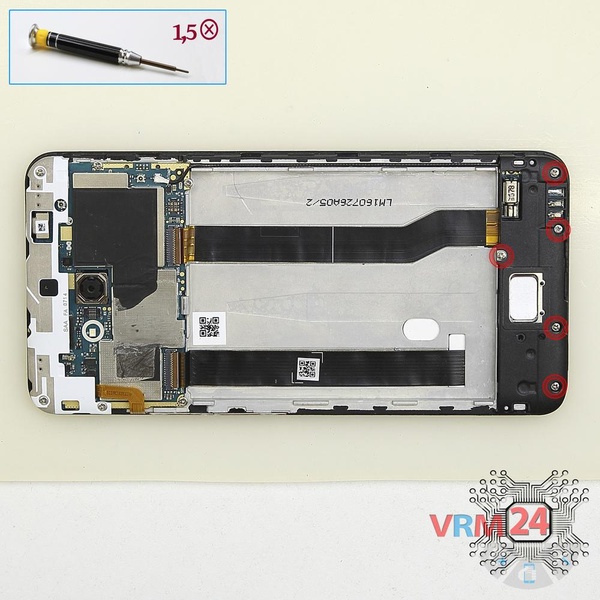

Desenrosque los tornillos
Con un destornillador (Phillips de 1,5 mm PH000), desatornille 5 & nbsp; pernos en el conjunto & nbsp; del zumbador (altavoz).
Paso 5.

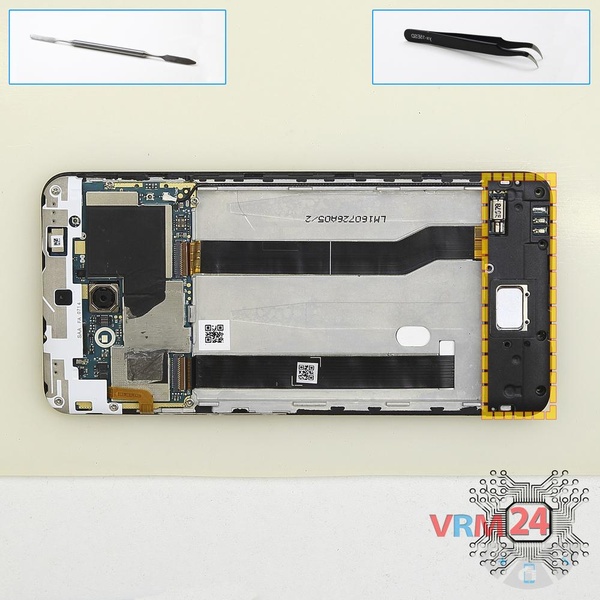

Retire el altavoz
Haga palanca y retire el conjunto del zumbador (altavoz).
Paso 6.

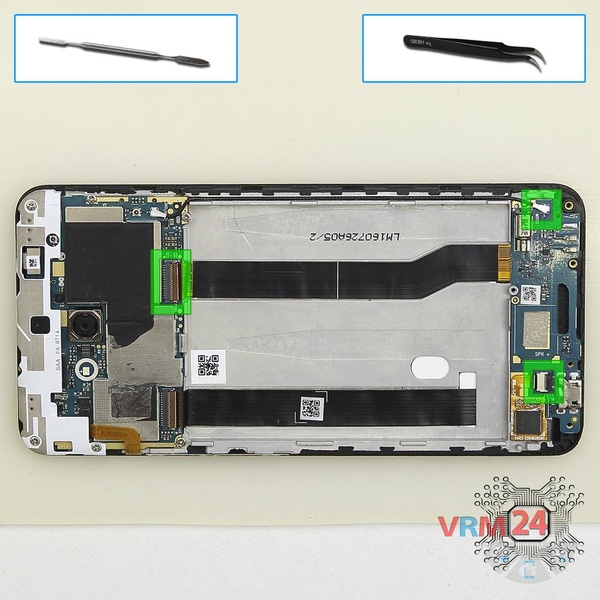

Retire la placa secundaria
Desconecte el conector & nbsp; del & nbsp; cable entre placas en la placa principal y retire la placa inferior con el cable entre placas, el motor vibrador y el puerto de carga.
Paso 7.
Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos en el marco.
Paso 8.

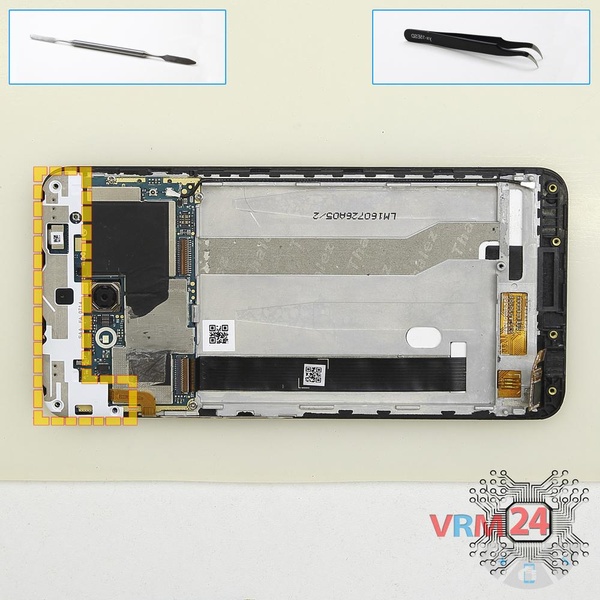

Remove the frame
Haga palanca y retire el marco superior.
Paso 9.

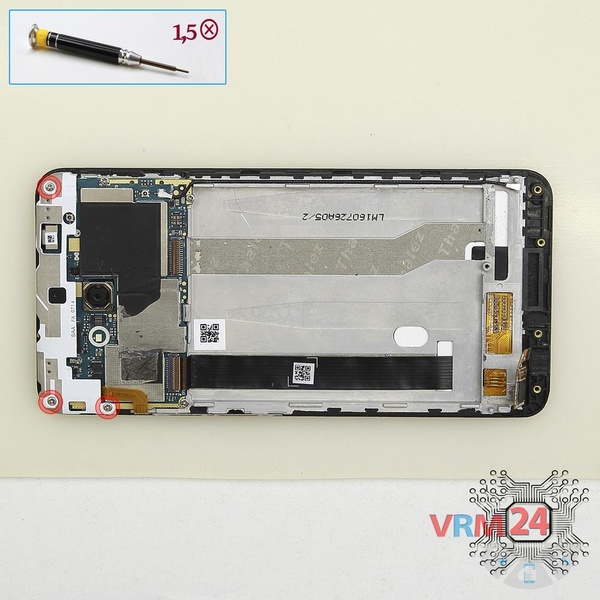

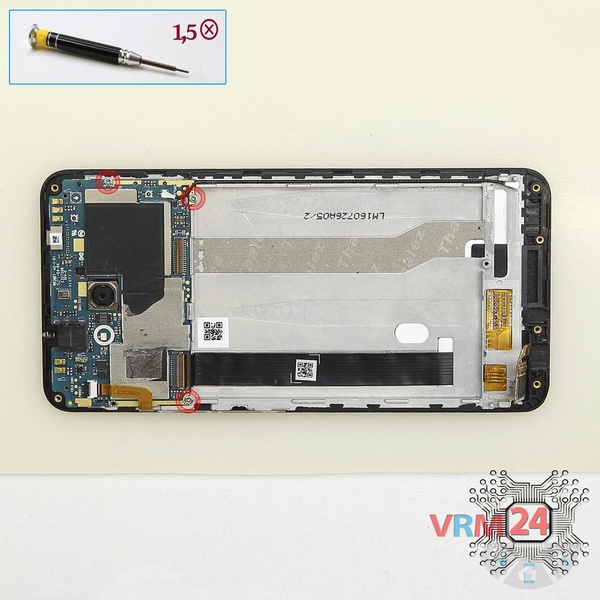

Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 pernos en la PCB.
Paso 10.

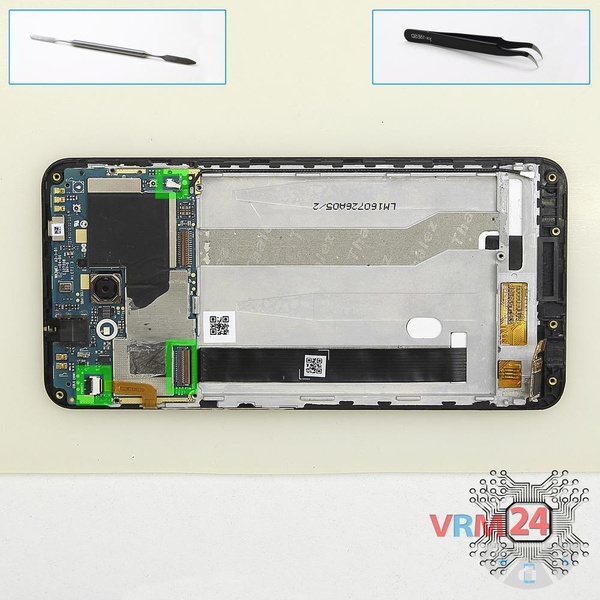

Desconecte los conectores
Desconecte los conectores de la PCB.
Paso 11.

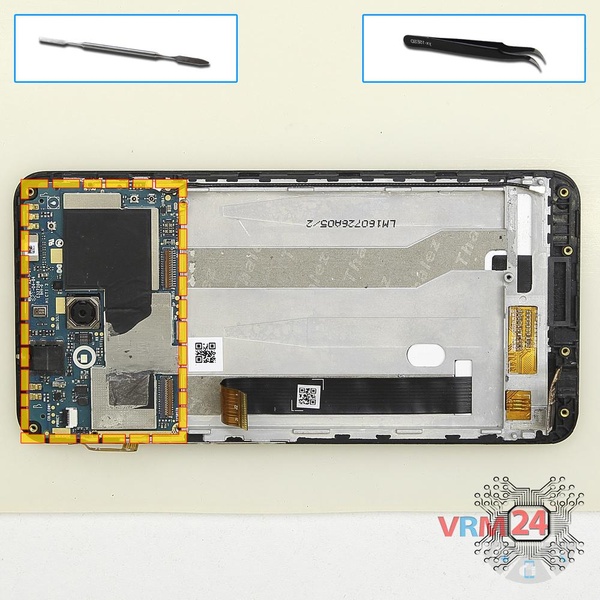

Retire la placa base
Retire la PCB.
Paso 12.

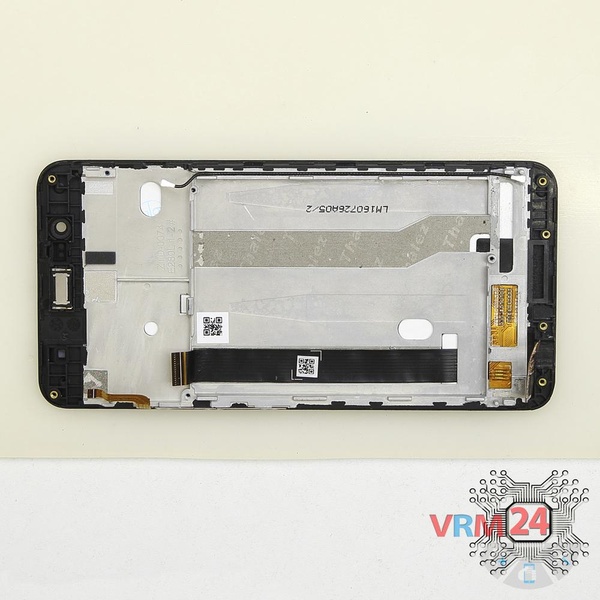

En el marco de la pantalla quedó
Partes en el marco del módulo de visualización.
