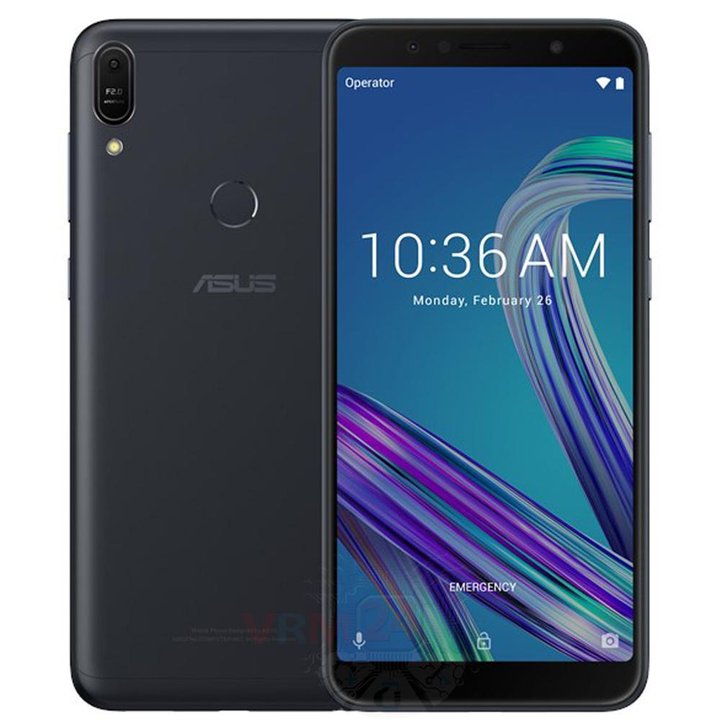

Asus ZenFone Max Pro ZB602KL
Asus ZenFone Max Pro ZB602KL
Dificultad de desmontaje:
Fácil
Duración:
12 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenFone Max Pro ZB602KL con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 1/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 1/2

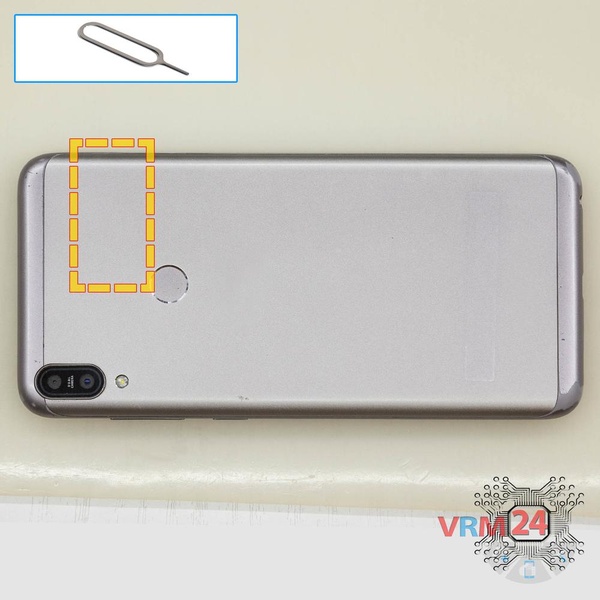

Paso 1.

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 2/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 2/2

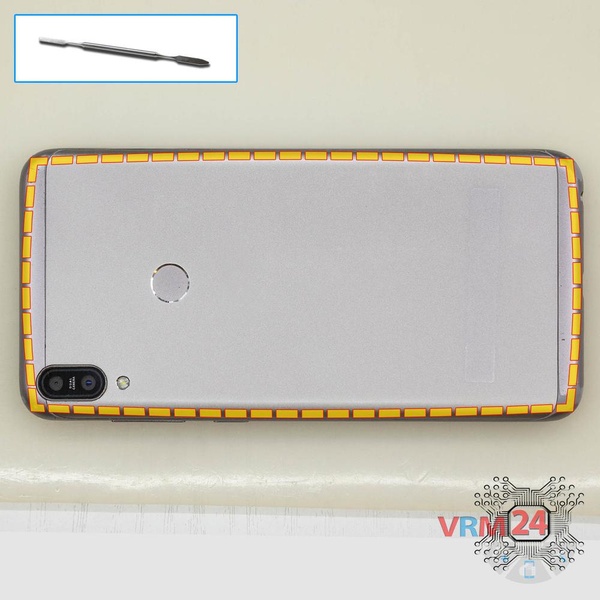

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 3/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 3/2

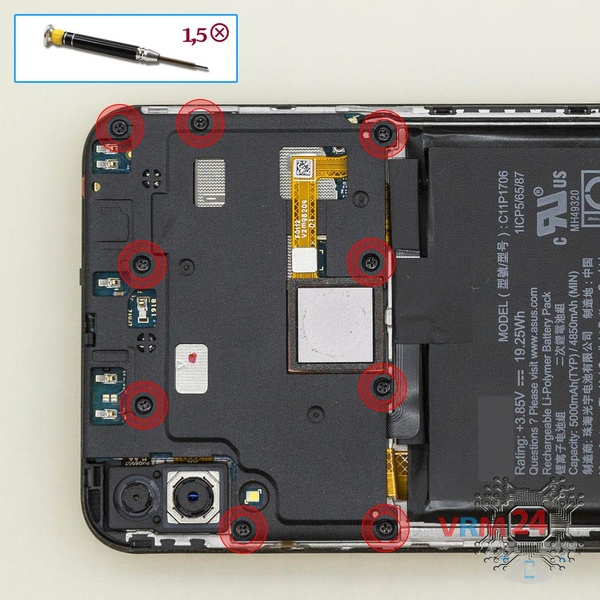

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 9 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 4/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 4/2

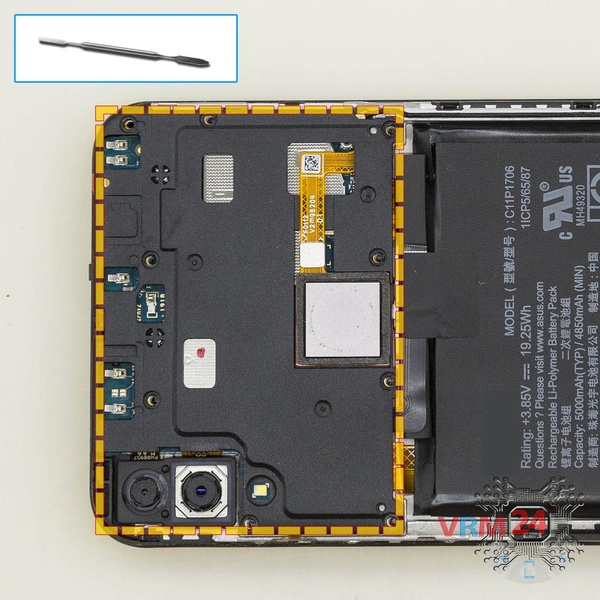

Paso 4.

Levante & nbsp; la tapa con un sensor de huellas digitales.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 5/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 5/2 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 5/3

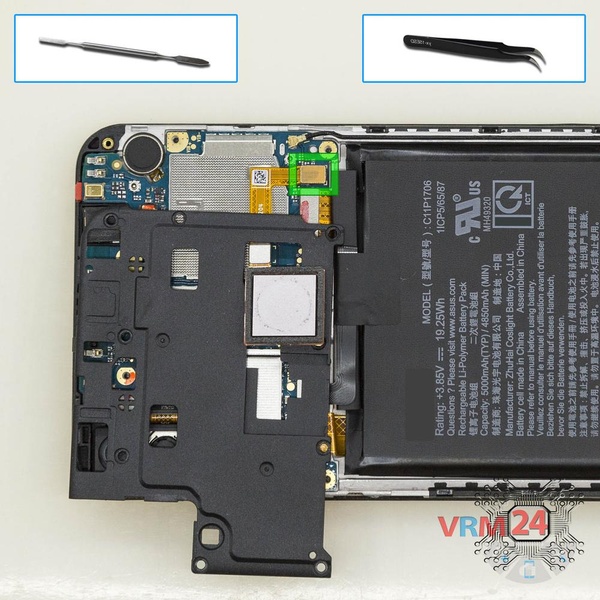

Paso 5.

Levante el conector y retire la cubierta con un sensor de huellas digitales. & nbsp;

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 6/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 6/2

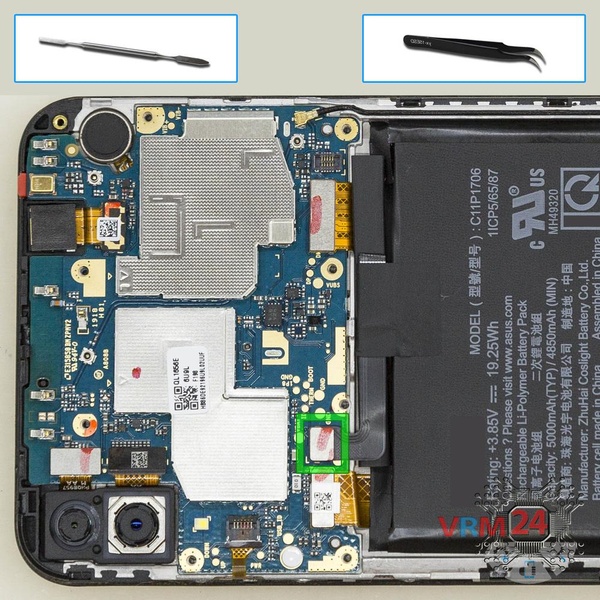

Paso 6.

Desconecte el conector de la batería.

⚠️ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 7/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 7/2

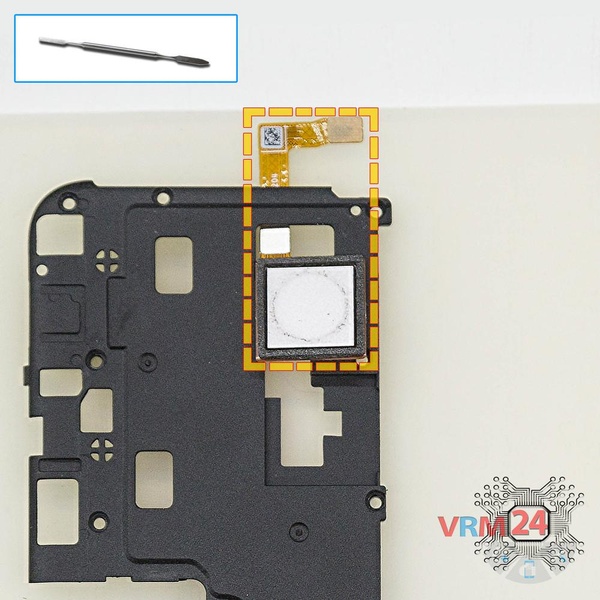

Paso 7.

Retire el sensor de huellas digitales.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 8/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 8/2

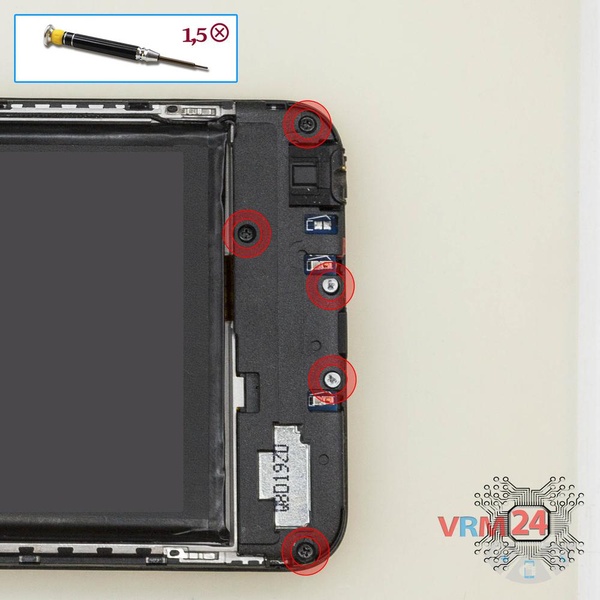

Paso 8.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 5 & nbsp; pernos.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 9/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 9/2

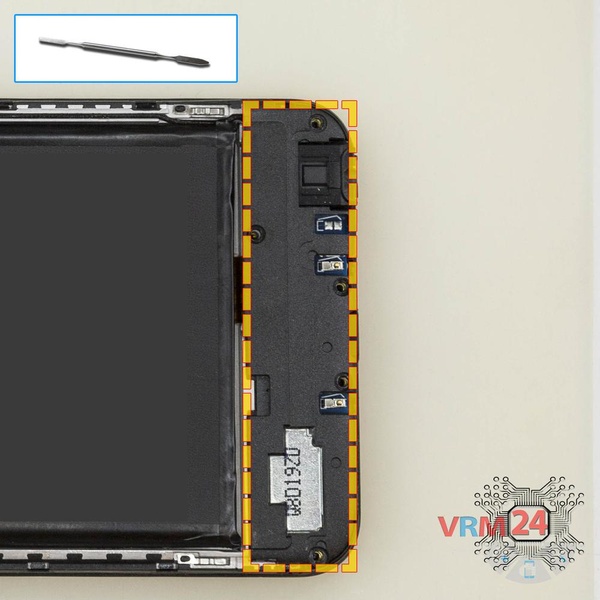

Paso 9.

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 10/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 10/2

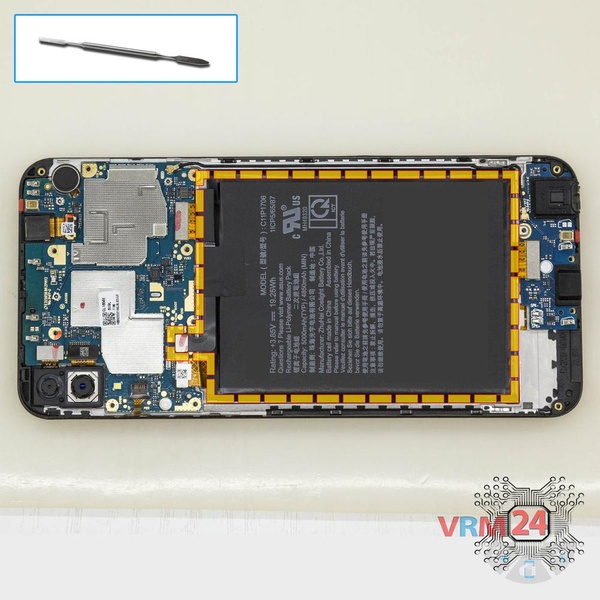

Paso 10.

Separe & nbsp; la batería del marco de la pantalla.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 11/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 11/2

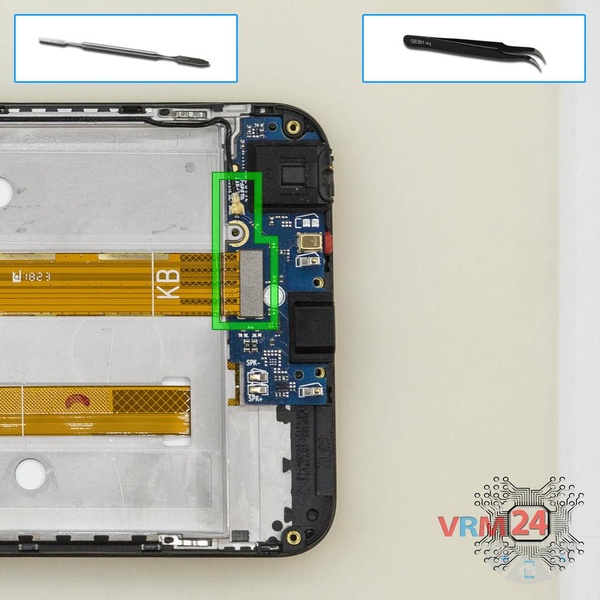

Paso 11.

Desconecte los conectores de la placa secundaria.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 12/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 12/2

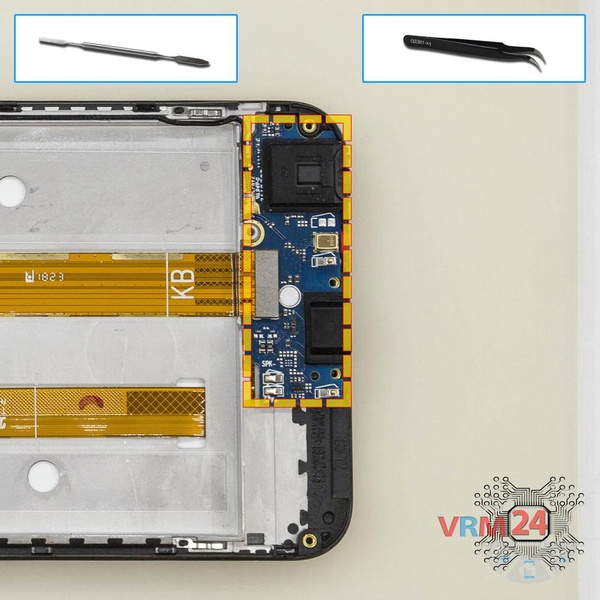

Paso 12.

Retire la placa hija.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 13/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 13/2

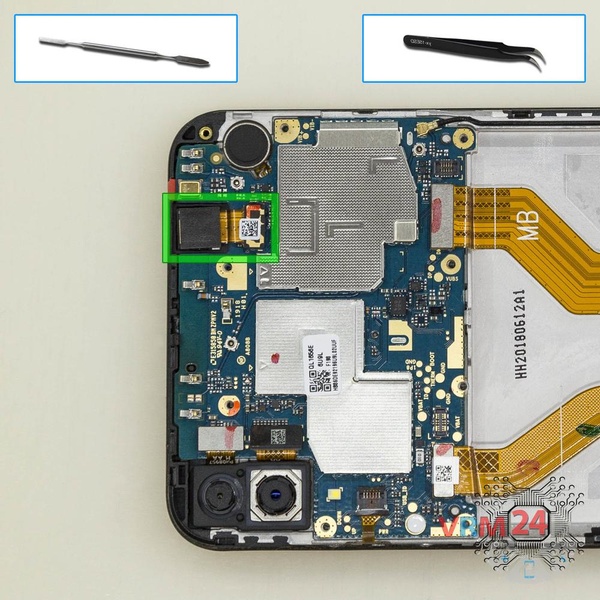

Paso 13.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 14/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 14/2

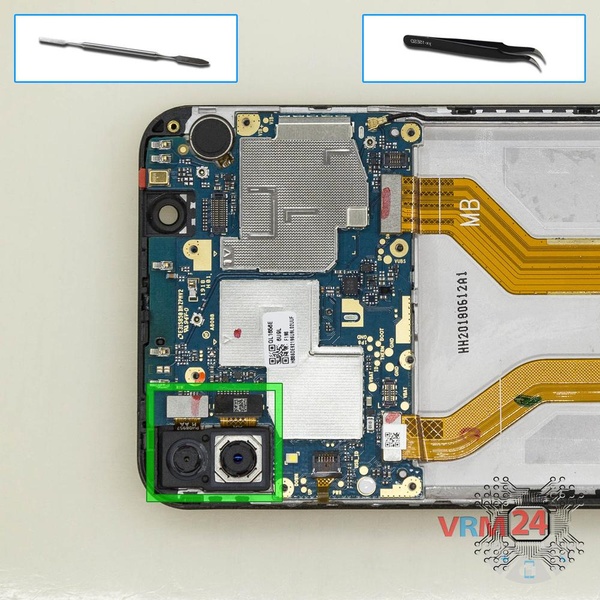

Paso 14.

Desconecte el conector de la PCB y retire el conjunto de dos cámaras traseras.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 15/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 15/2 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 15/3

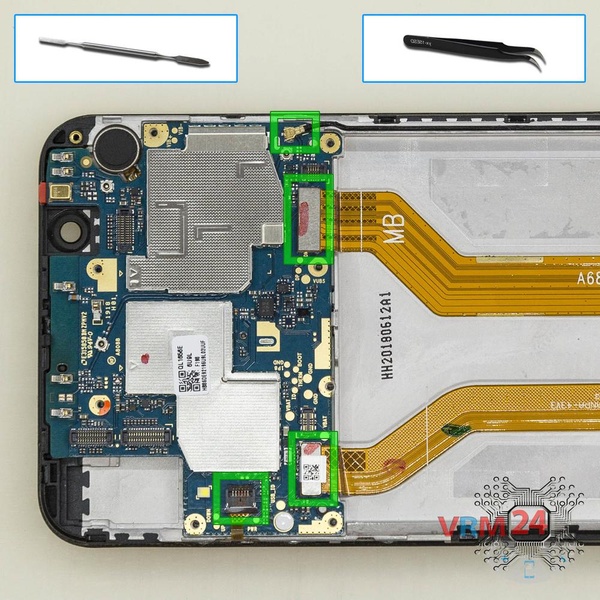

Paso 15.

Desconecte los conectores de la PCB.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 16/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 16/2

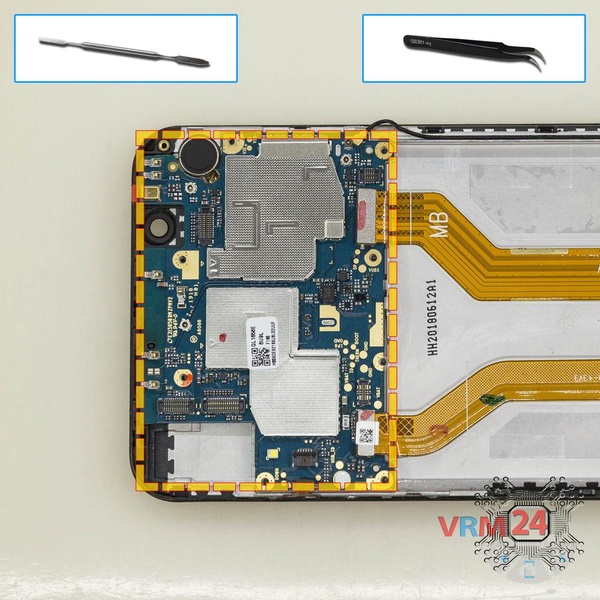

Paso 16.

Retire la PCB.

Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 17/1 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 17/2 Cómo desmontar Asus ZenFone Max Pro ZB602KL, Paso 17/3

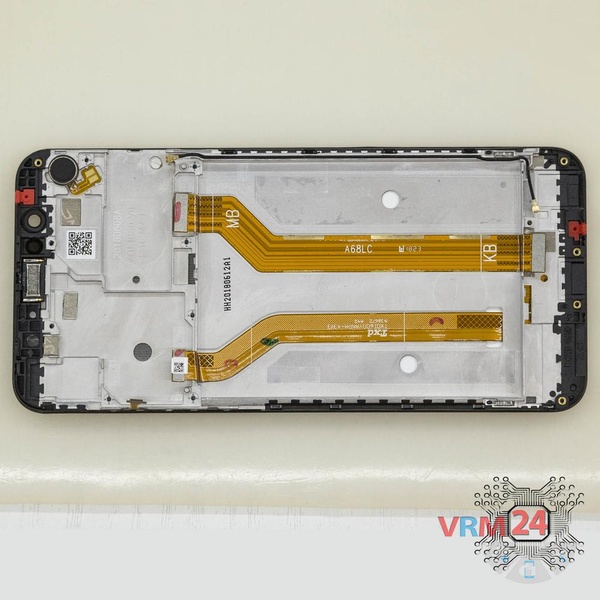

Paso 17.

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenFone Max Pro ZB602KL en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenFone Max Pro ZB602KL
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenFone Max Pro ZB602KL lanzado para los mercados en diferentes países.
