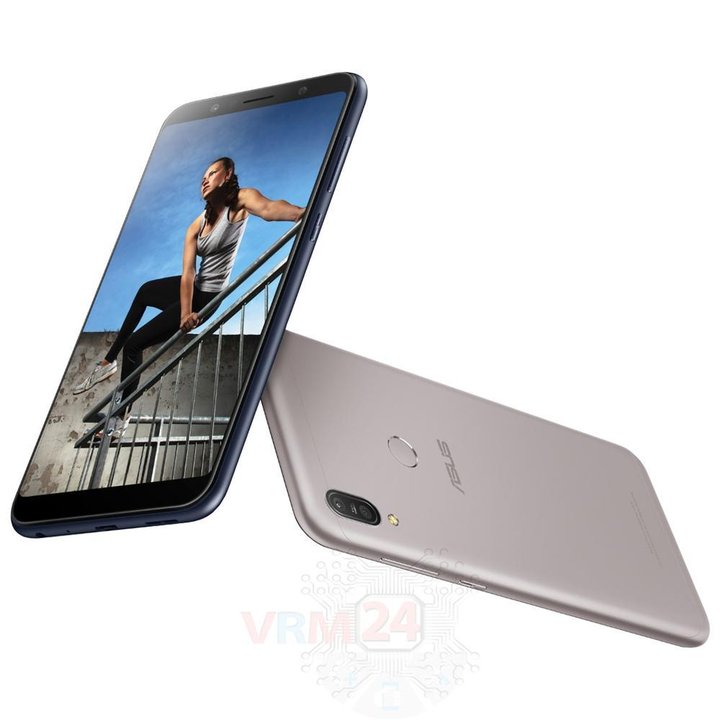

Desmontaje/Reparar del dispositivo móvil Asus Zenfone Max Pro (M1) ZB601KL (Asus Zenfone Max Pro (M1)) con la descripción de cada paso y el conjunto de herramientas requerido.

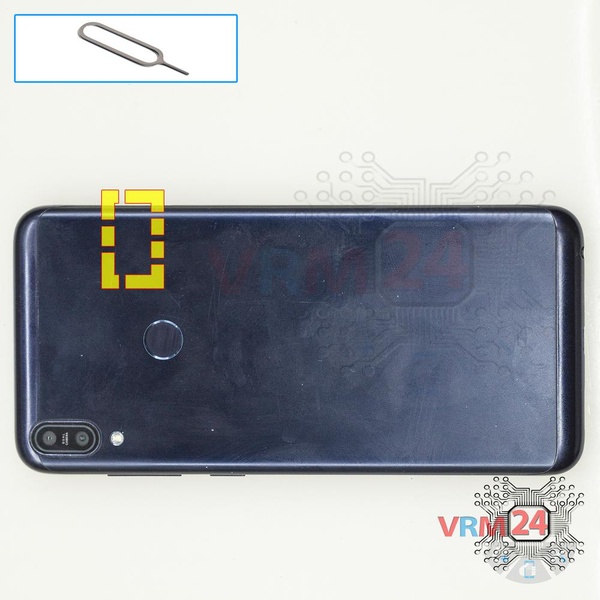

Use la herramienta de expulsión (también conocida como Aguja) o Paperclip. Empuje la punta hasta el fondo en el orificio hasta que se expulse la bandeja y, a continuación, extraiga la bandeja de la tarjeta SIM y la tarjeta de memoria (Micro SD).

⚠️ ¡Presta atención! La herramienta debe insertarse en un orificio en el borde de la carcasa del teléfono. No presione demasiado fuerte. Puede romper el mecanismo de expulsión de la bandeja.

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta posterior y retírela.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede ser manipulada o dañada.

⚠️ Tenga cuidado al abrir la cubierta desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

Utilizando un destornillador Phillips 1,5 mm PH #000), destornillar 9 tornillos.

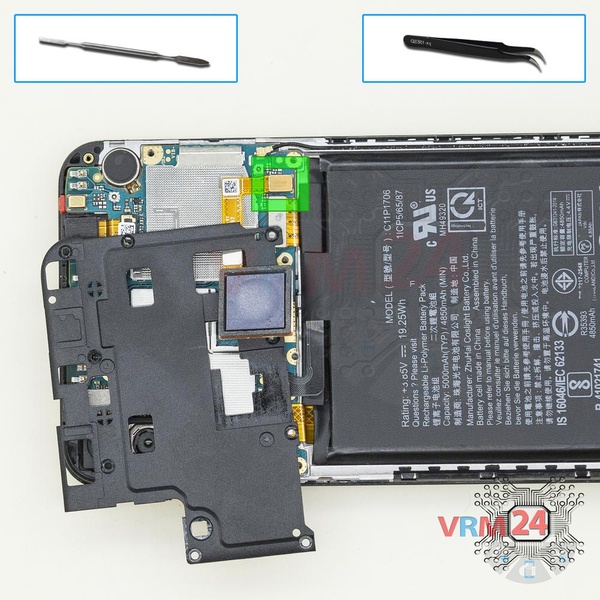

Usando un spudger o un pico de plástico, con cuidado, alrededor del borde, separe la tapa.

⚠️ ¡Cuidado al abrir la tapa! El cuerpo del sensor de huellas está ubicado en la cubierta mientras que el cable pasa por el orificio de la cubierta y se conecta a una placa base con un conector que no se ve porque está cubierto con esta cubierta.

Haz palanca en el conector del sensor de huellas dactilares y quita la cubierta.

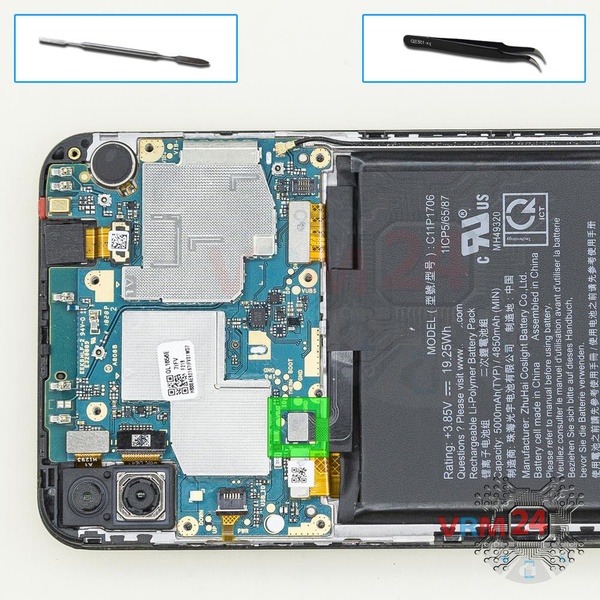

Desconecte el conector de la batería lo antes posible. Es mejor utilizar una herramienta que no sea de metal o de plástico para evitar daños.

ℹ️ El modelo Asus Zenfone Max Pro tiene una batería C11P1706 con capacidad de 5000 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Utilizando un destornillador Phillips 1,5 mm PH #000, desenrosque cinco tornillos.

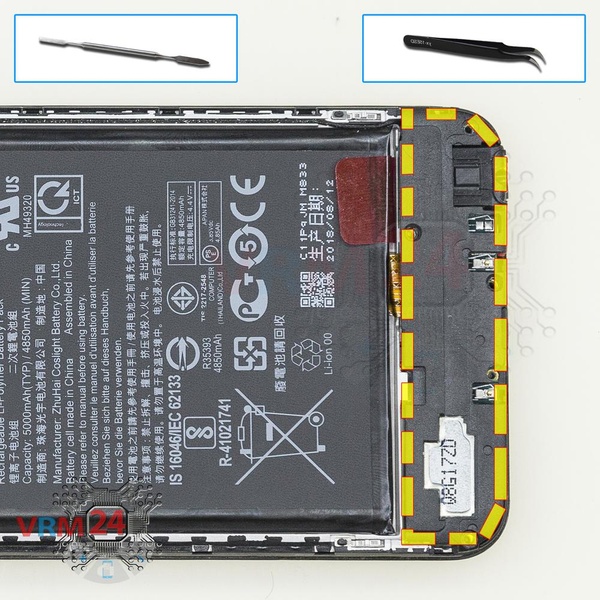

Haz palanca sobre el borde y retira el ensamblaje del altavoz.

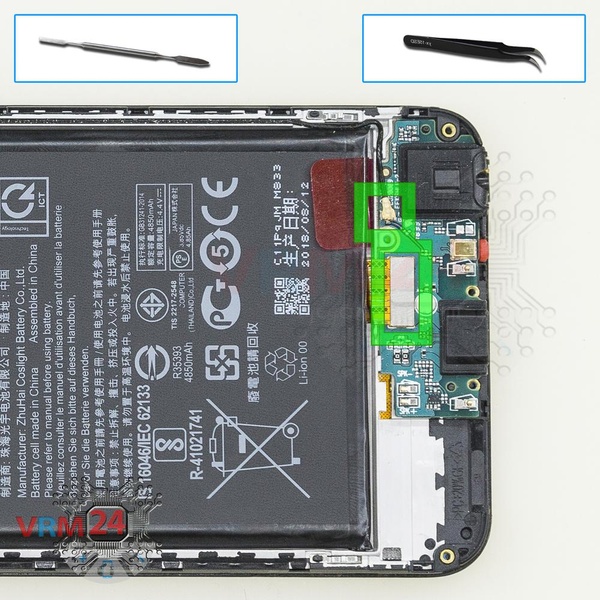

Desconecte el conector del cable coaxial, cable a la placa principal, en la placa secundaria.

⚠️ No tire del cable ni haga palanca con una herramienta afilada, los conectores son bastante débiles y se rompen con facilidad, o el cable se cae del extremo (orejeta).

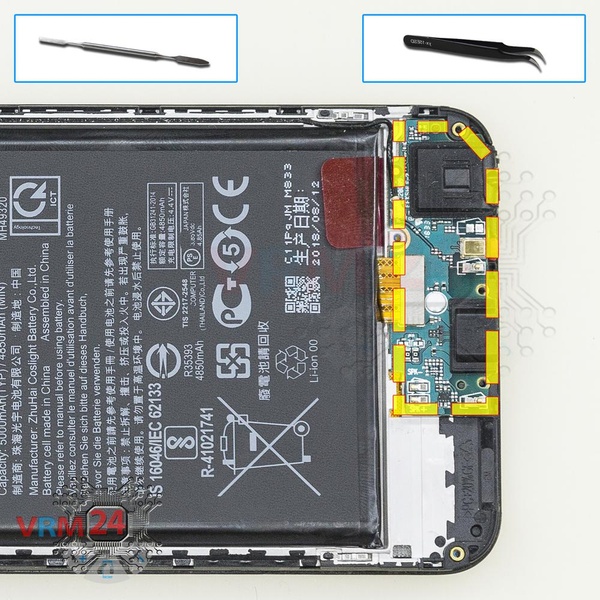

Retire la subplaca. Se puede pegar al marco con cinta metalizada, por lo que para facilitar el proceso se puede calentar un poco la subplaca.

El sub-tablero, también, se puede sujetar con accesorios como pestillos o ganchos, tenga cuidado.

ℹ️ La placa secundaria contiene un puerto de carga (Micro-USB), un micrófono, un conector para auriculares, contactos de resorte para el altavoz y una unidad de antena.

⚠️ No es necesario insertar la herramienta debajo al quitar la subplaca. Los componentes internos podrían dañarse.

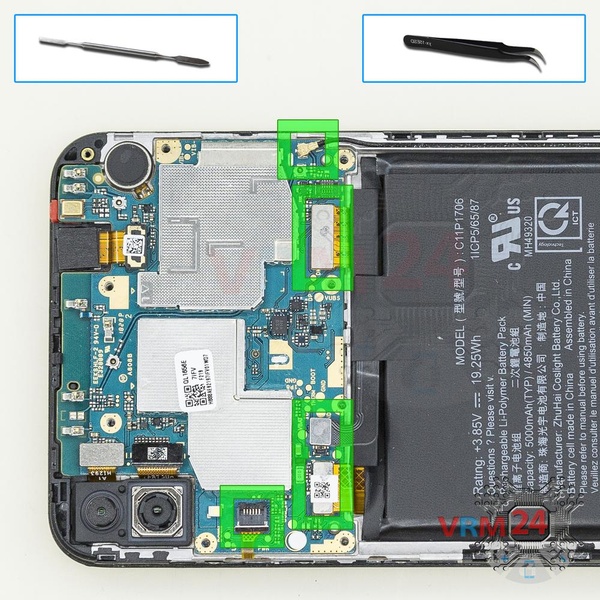

Haz palanca en los conectores del cable de los botones de encendido y volumen, el cable del módulo de visualización, el cable entre placas y el cable coaxial.

⚠️ Tenga cuidado al retirar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto en el interior.

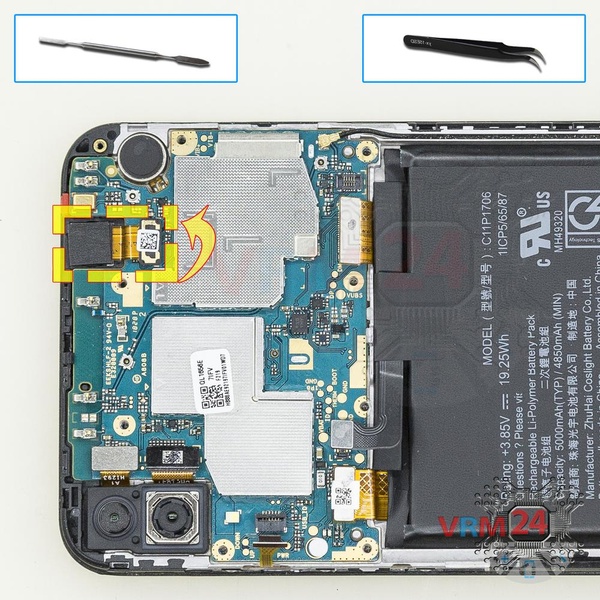

Desconecte el conector de la placa base y extraiga la cámara frontal (selfie).

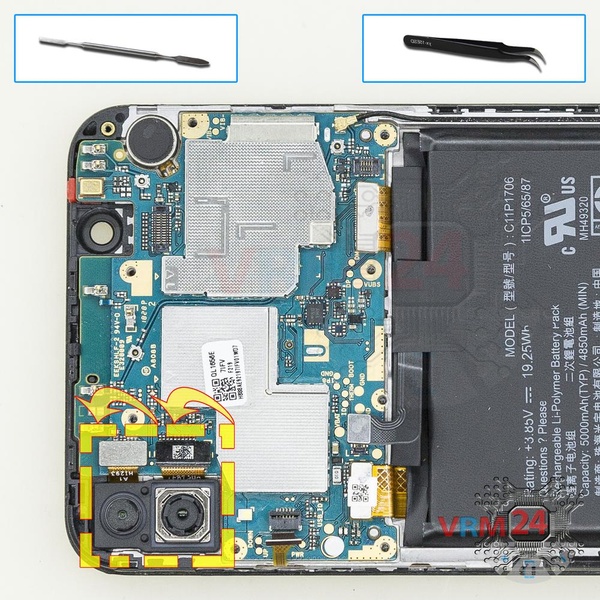

Desconecte los conectores de la placa base y extraiga el conjunto de dos cámaras traseras.

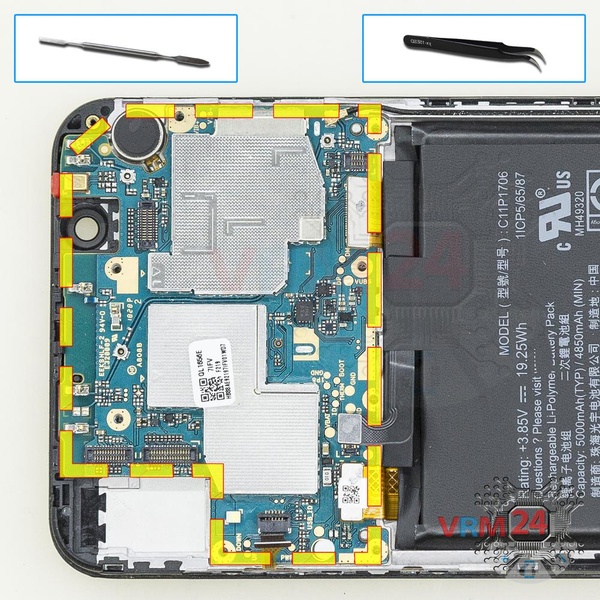

Retire con cuidado la placa de circuito impreso. No hay necesidad de usar una palanca o tratar de alcanzar la placa de circuito por la fuerza. Asegúrese de que nada se interponga en el camino o sujete la placa de circuito.

La placa base también puede estar sujeta con accesorios como pestillos o ganchos, tenga cuidado.

⚠️ No doble la placa de circuito al retirarla ni coloque herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.
