Asus ZenPad C Z170MG

Dificultad de desmontaje:
Fácil

Duración:
9 min

Herramientas recomendadas

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenPad C Z170MG con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenPad C Z170MG, Paso 1/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 1/2

Paso 1.

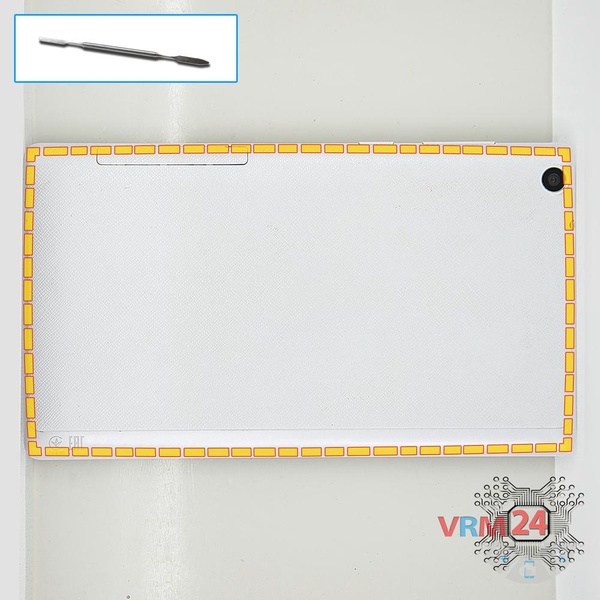

Abra la cubierta trasera.

Cómo desmontar Asus ZenPad C Z170MG, Paso 2/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 2/2

Paso 2.

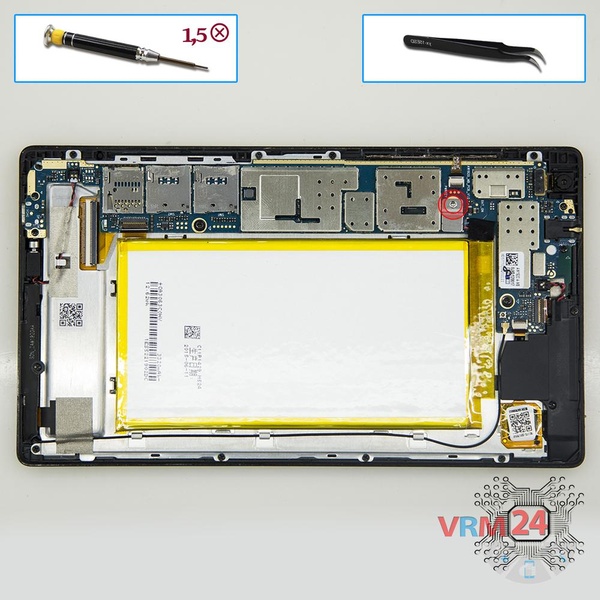

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire el soporte que sujeta & nbsp; el conector de la batería.

Cómo desmontar Asus ZenPad C Z170MG, Paso 3/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 3/2

Cómo desmontar Asus ZenPad C Z170MG, Paso 3/3

Cómo desmontar Asus ZenPad C Z170MG, Paso 3/4

Cómo desmontar Asus ZenPad C Z170MG, Paso 3/5

Paso 3.

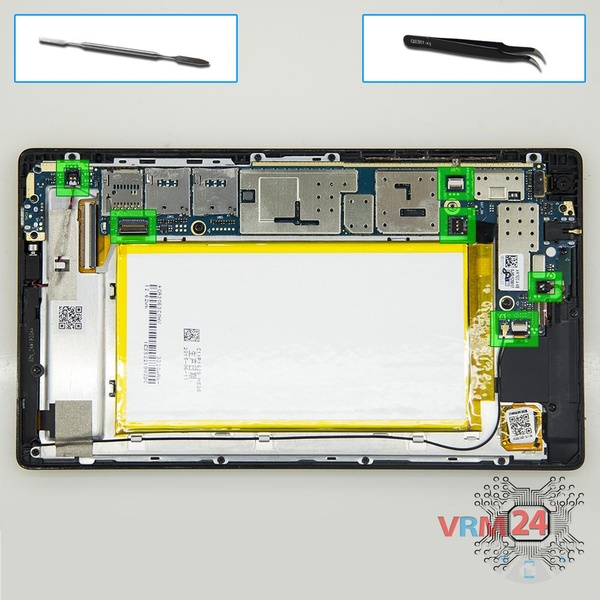

Desconecte los conectores & nbsp; de la PCB.

Cómo desmontar Asus ZenPad C Z170MG, Paso 4/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 4/2

Paso 4.

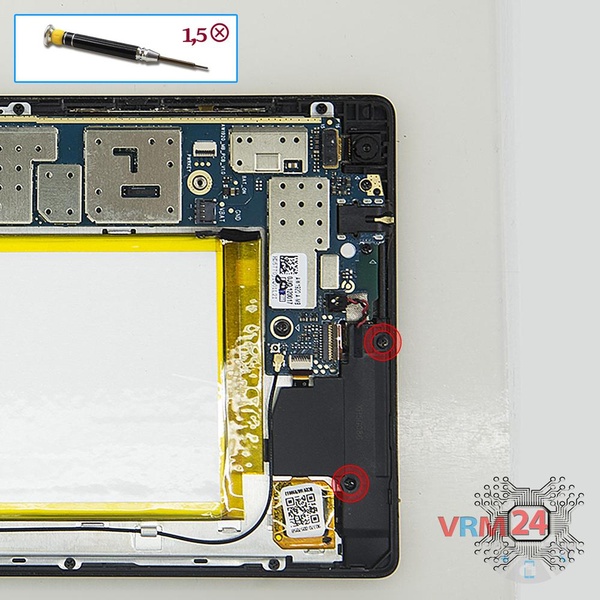

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 2 & nbsp; pernos y retire el conjunto del zumbador (altavoz).

Cómo desmontar Asus ZenPad C Z170MG, Paso 5/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 5/2

Paso 5.

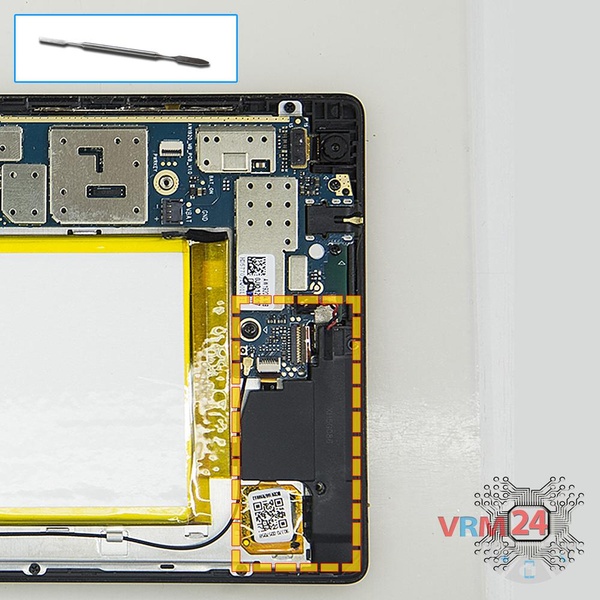

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Asus ZenPad C Z170MG, Paso 6/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 6/2

Paso 6.

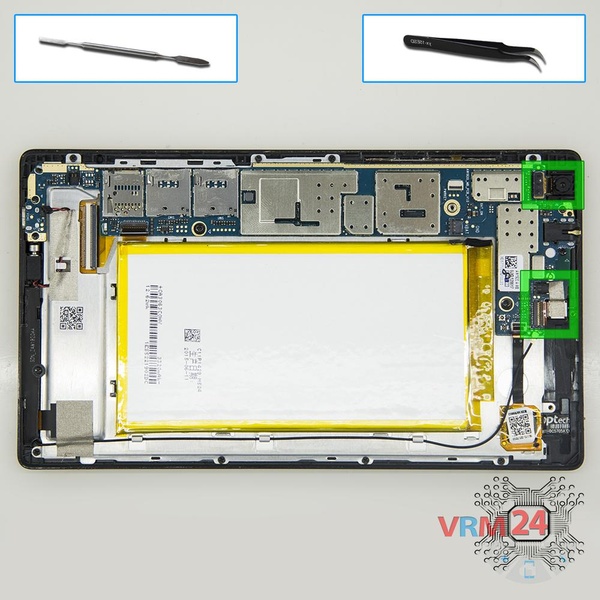

Desconecte los conectores de la PCB y retire las cámaras principal y frontal (selfie).

Cómo desmontar Asus ZenPad C Z170MG, Paso 7/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 7/2

Paso 7.

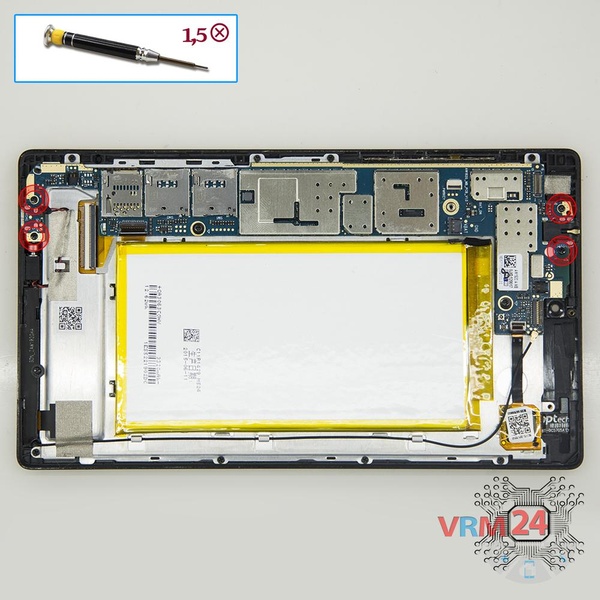

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 4 pernos que sujetan los puertos de carga y toma de corriente.

Cómo desmontar Asus ZenPad C Z170MG, Paso 8/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 8/2

Paso 8.

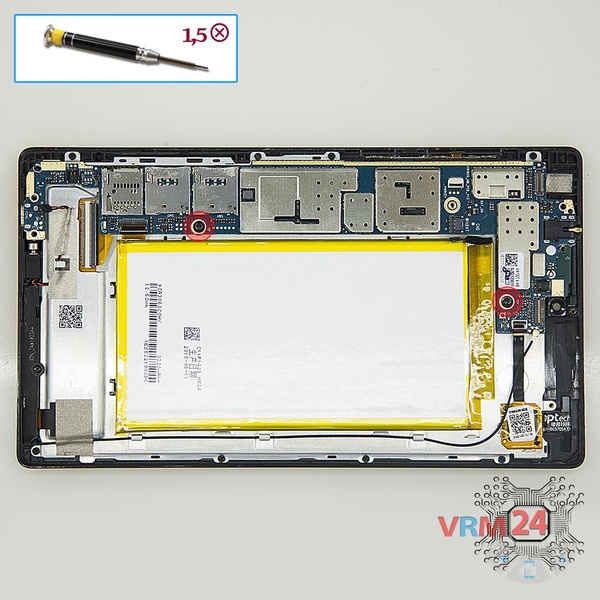

Con un destornillador (Phillips 1,5 mm PH000), desatornille 2 & nbsp; pernos en la PCB.

Cómo desmontar Asus ZenPad C Z170MG, Paso 9/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 9/2

Paso 9.

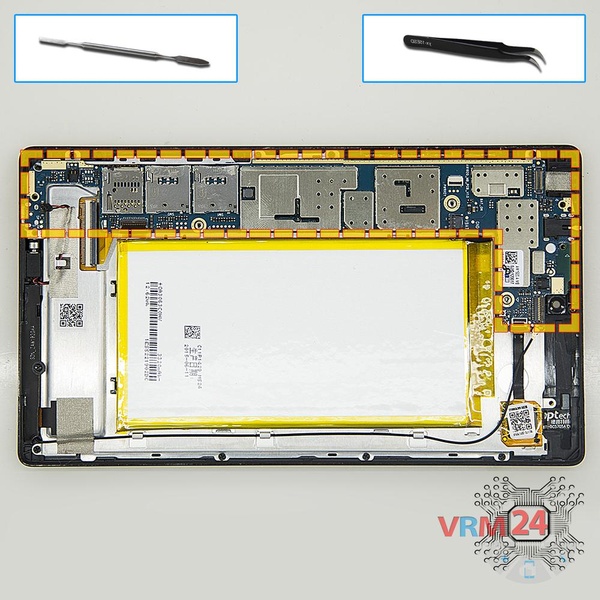

Retire la PCB.

Cómo desmontar Asus ZenPad C Z170MG, Paso 10/1

Cómo desmontar Asus ZenPad C Z170MG, Paso 10/2

Cómo desmontar Asus ZenPad C Z170MG, Paso 10/3

Paso 10.

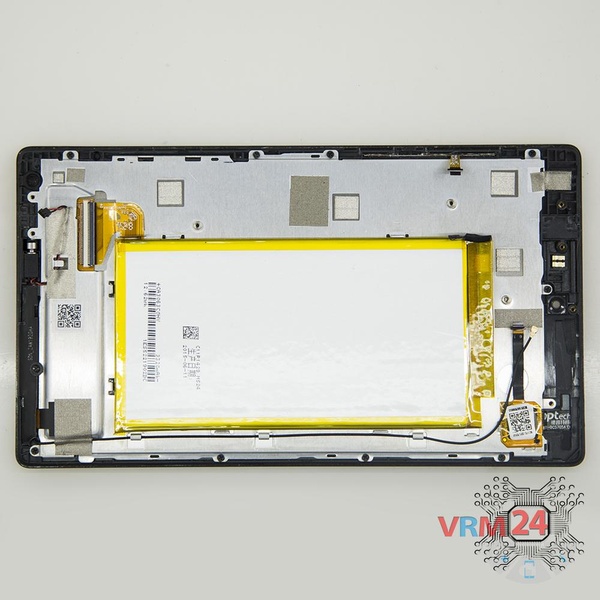

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenPad C Z170MG en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenPad C Z170MG

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 9 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenPad C Z170MG lanzado para los mercados en diferentes países.
