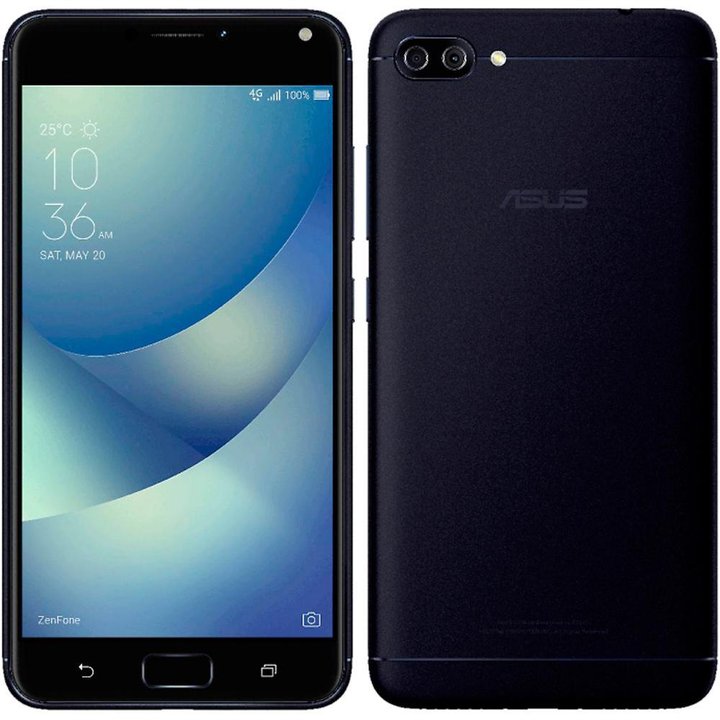

Asus ZenFone 4 Max ZC520KL
Asus ZenFone 4 Max ZC520KL
Dificultad de desmontaje:
Fácil
Duración:
10 min

Herramientas recomendadas

Destornillador Phillips #000 Destornillador phillips #000
Herramientas de la palanca / Spudger Herramientas de la palanca / spudger
Pinzas Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenFone 4 Max ZC520KL con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 1/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 1/2

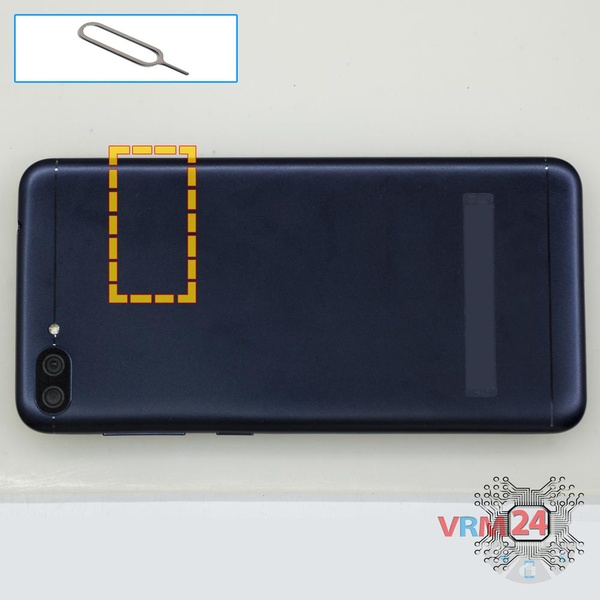

Paso 1.

Con la herramienta clave, abra la bandeja de la tarjeta SIM y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 2/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 2/2

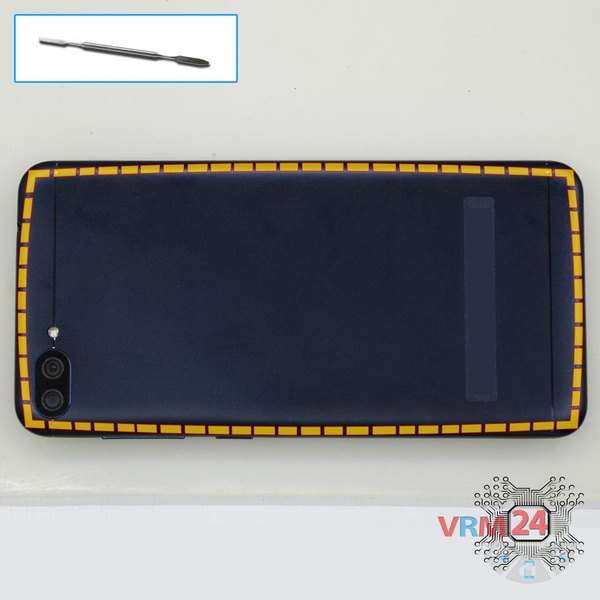

Paso 2.

Abra la cubierta trasera.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 3/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 3/2

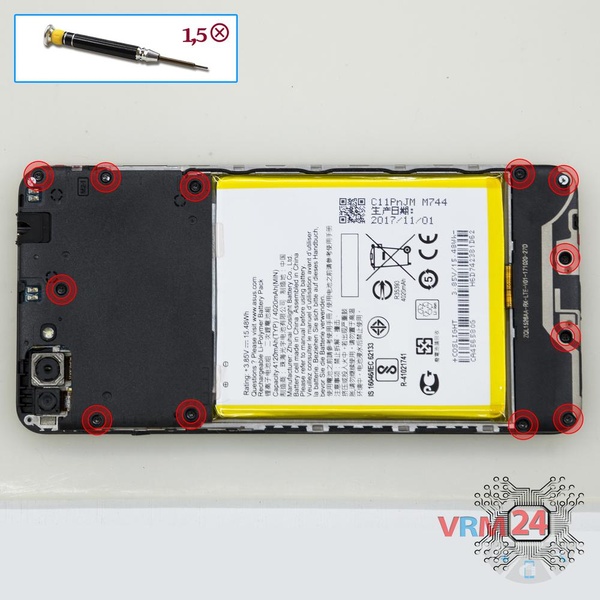

Paso 3.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 12 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 4/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 4/2

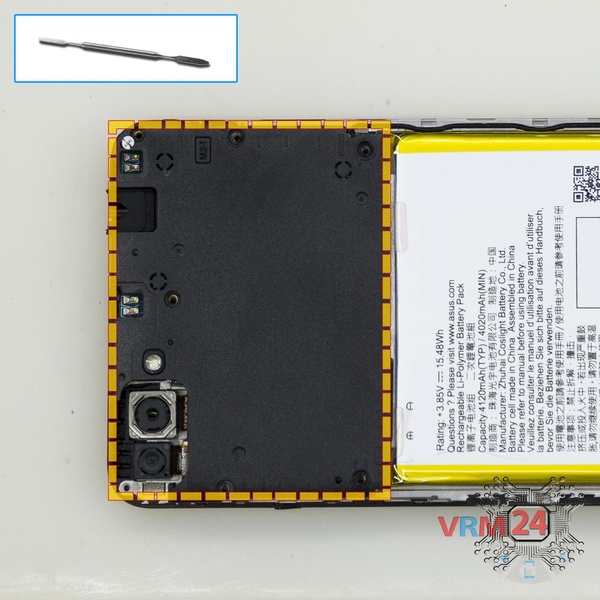

Paso 4.

Haga palanca y retire la & nbsp; cubierta superior.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 5/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 5/2

Paso 5.

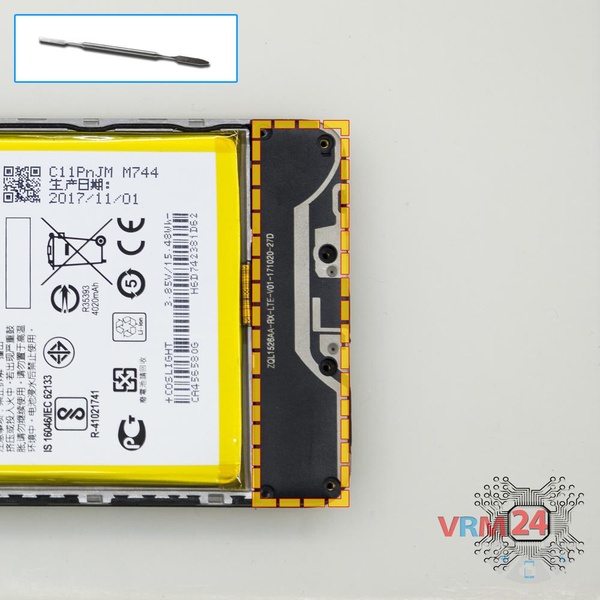

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 6/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 6/2

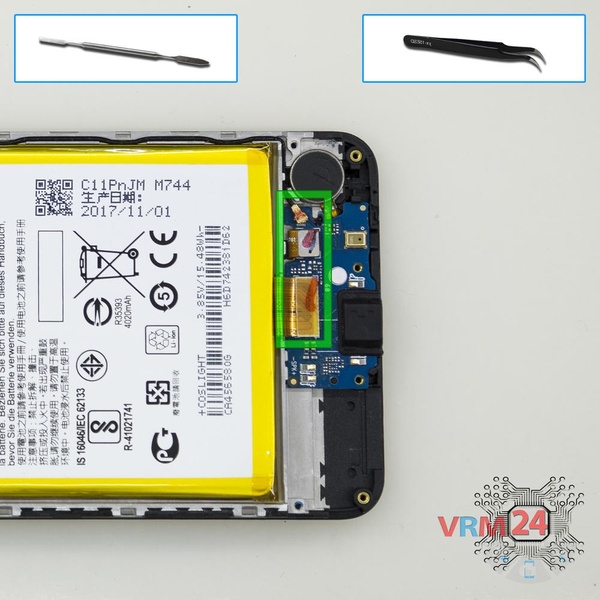

Paso 6.

Desconecte los conectores en la PCB inferior.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 7/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 7/2

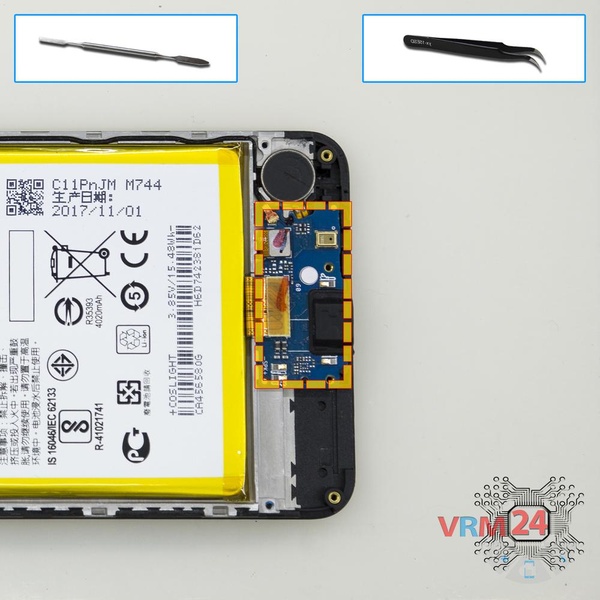

Paso 7.

Retire la PCB.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 8/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 8/2

Paso 8.

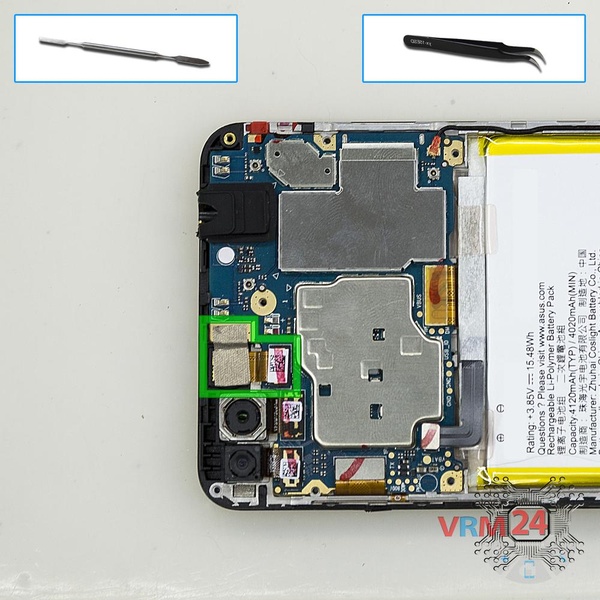

Desconecte el conector & nbsp; en la PCB y retire la cámara frontal (selfie).

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 9/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 9/2

Paso 9.

Desconecte los conectores de la PCB y retire las cámaras principales.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 10/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 10/2

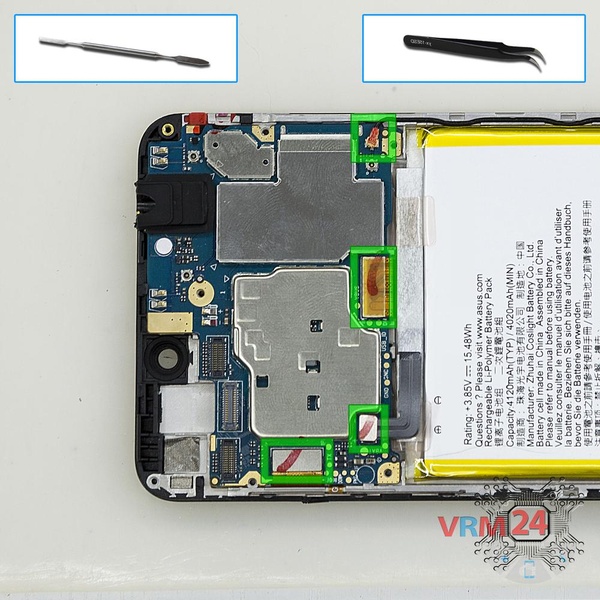

Paso 10.

Desconecte los conectores de la PCB.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 11/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 11/2

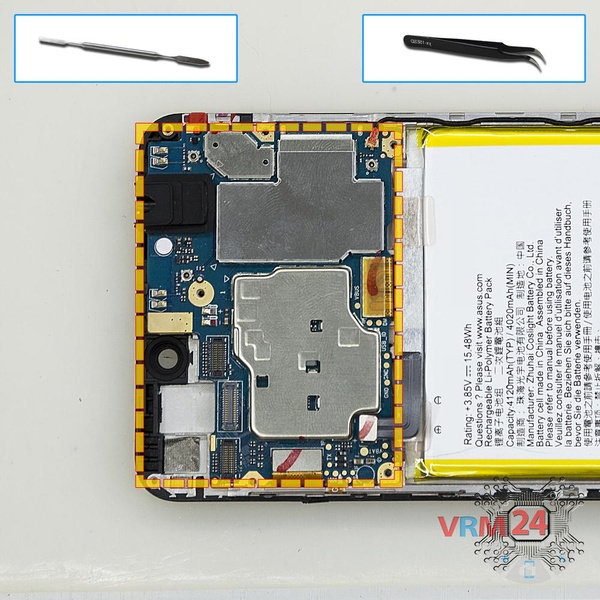

Paso 11.

Retire la PCB.

Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 12/1 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 12/2 Cómo desmontar Asus ZenFone 4 Max ZC520KL, Paso 12/3

Paso 12.

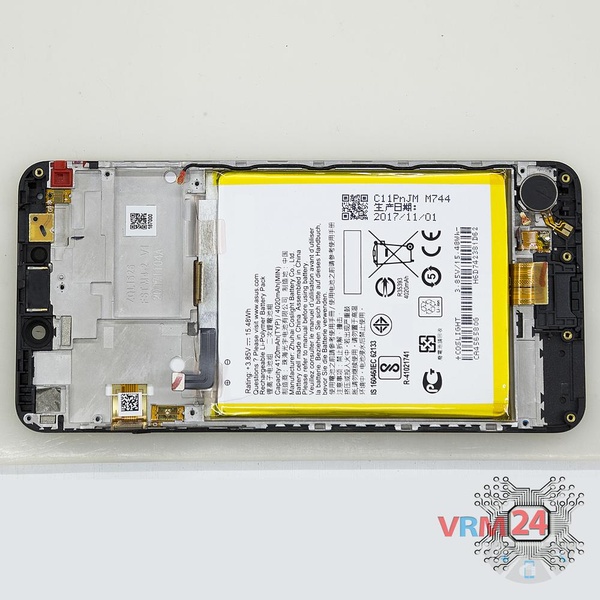

Partes en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Asus ZenFone 4 Max ZC520KL en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Asus #Asus ZenFone 4 Max ZC520KL
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene fácil complejidad y toma 10 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Asus ZenFone 4 Max ZC520KL lanzado para los mercados en diferentes países.
