Herramientas recomendadas

Destornillador Torx Т2

Destornillador Phillips #000

Herramientas de la palanca / Spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Asus ZenFone 3 Zoom ZE553KL con la descripción de cada paso y el conjunto de herramientas requerido.

7078

Vistas

Gustos

—

Preguntas

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

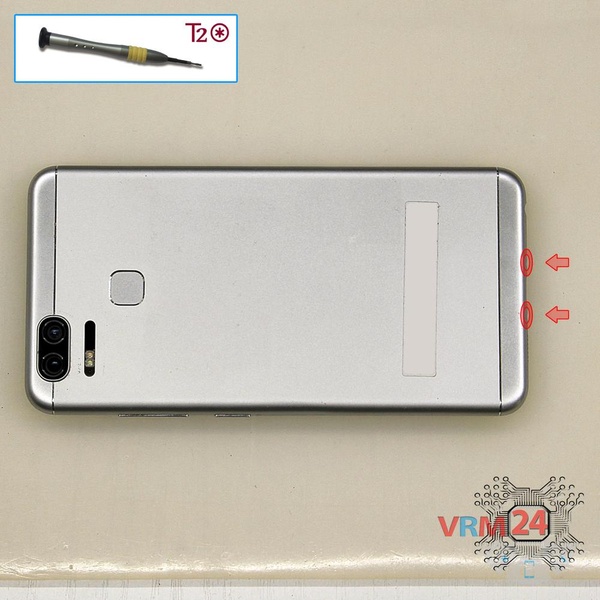

Desenrosque los tornillos

Con un destornillador (hexagonal T2), desatornille los 2 pernos en el extremo del teléfono.

Paso 2.

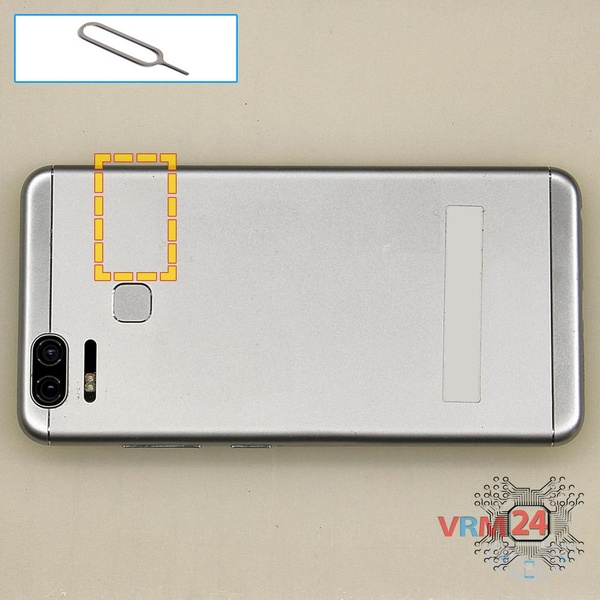

Retire la bandeja

Con la herramienta clave, abra la ranura de la tarjeta SIM y extráigala.

⚠ ¡Advertencia!

No presione & nbsp; demasiado, ya que puede causar daños.

Paso 3.

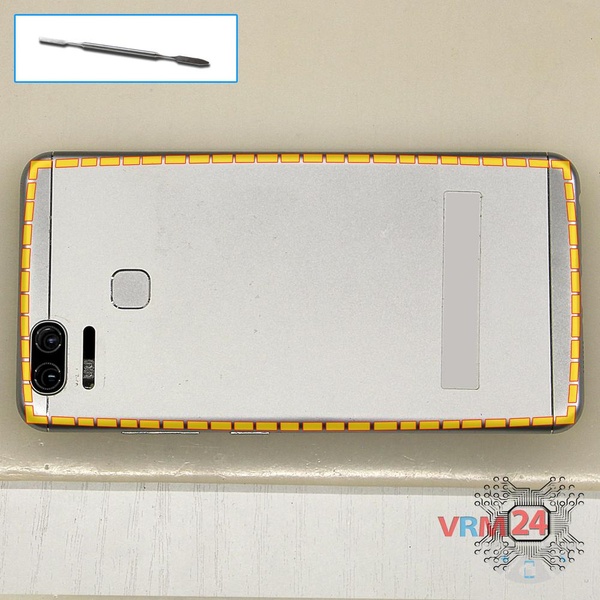

Abra la tapa trasera

Abra la tapa trasera.

Paso 4.

Desenrosque los tornillos

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 2 & nbsp; pernos.

Paso 5.

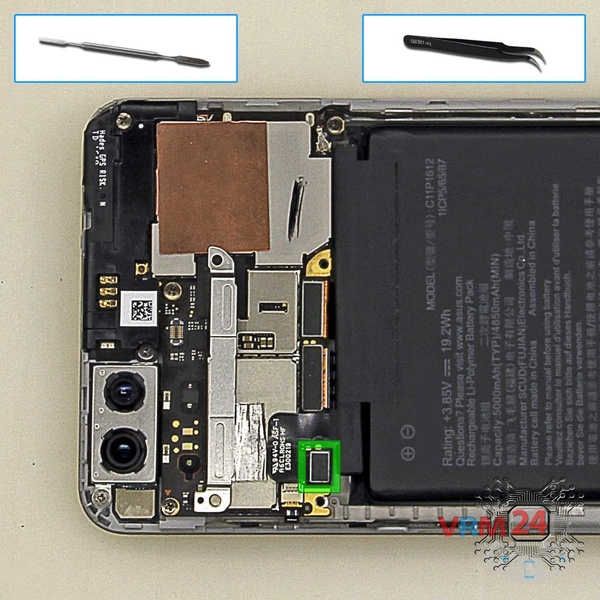

Desconecte el conector de la batería

Desconecte el conector de la batería.

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Paso 6.

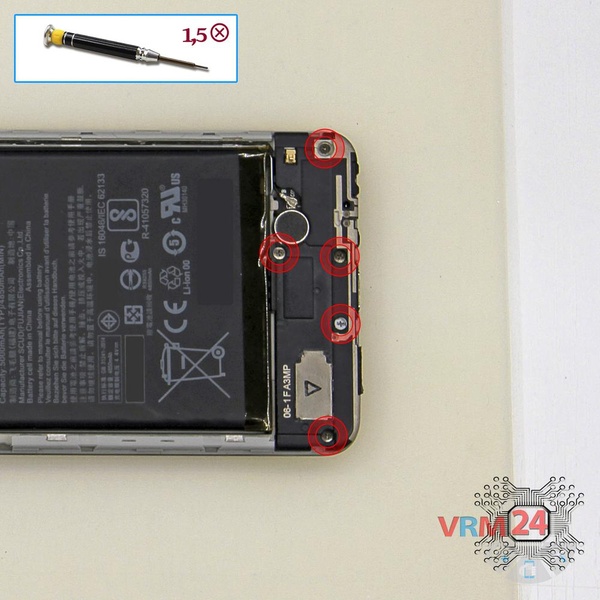

Desenrosque los tornillos

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille los 3 pernos en la parte inferior del teléfono.

Paso 7.

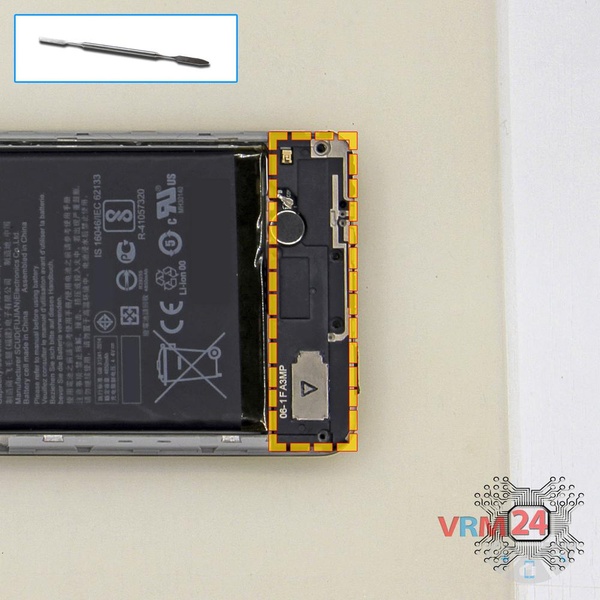

Retire el altavoz

Retire la parte inferior con un altavoz y antenas.

Paso 8.

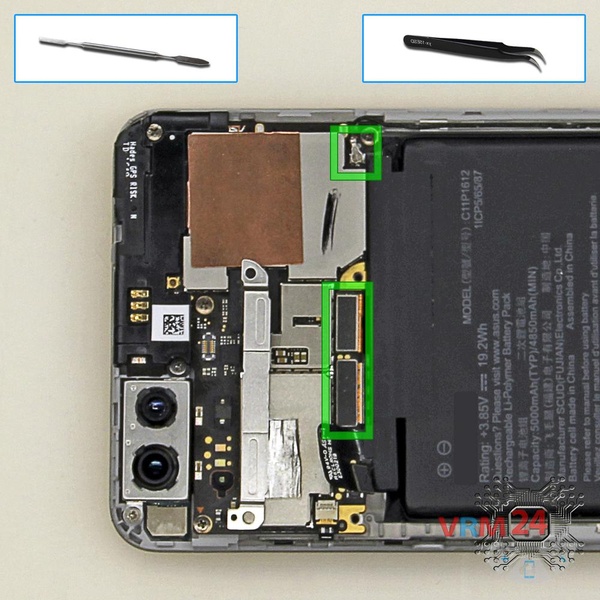

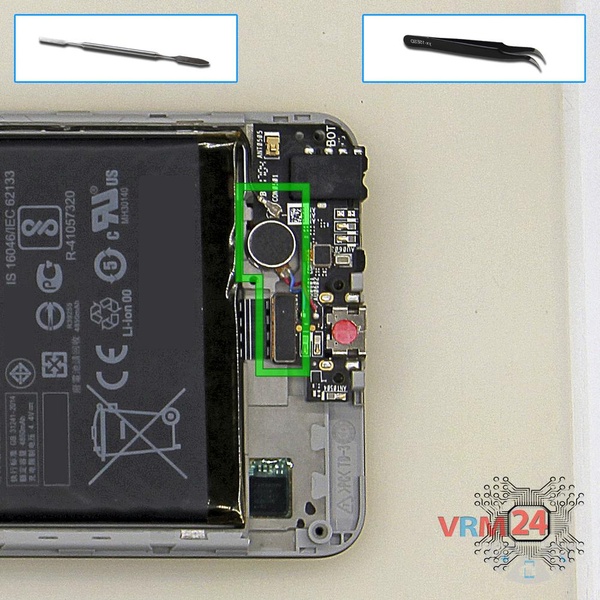

Desconecte los conectores

Desconecte los conectores en la parte inferior de la PCB.

Paso 9.

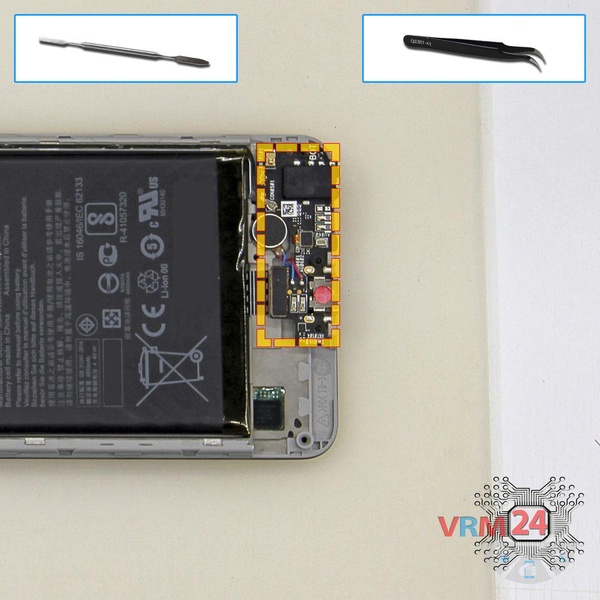

Retire la placa secundaria

Retire la PCB inferior.

Paso 10.

Desconecte los conectores

Desconecte los conectores de la PCB.

Paso 11.

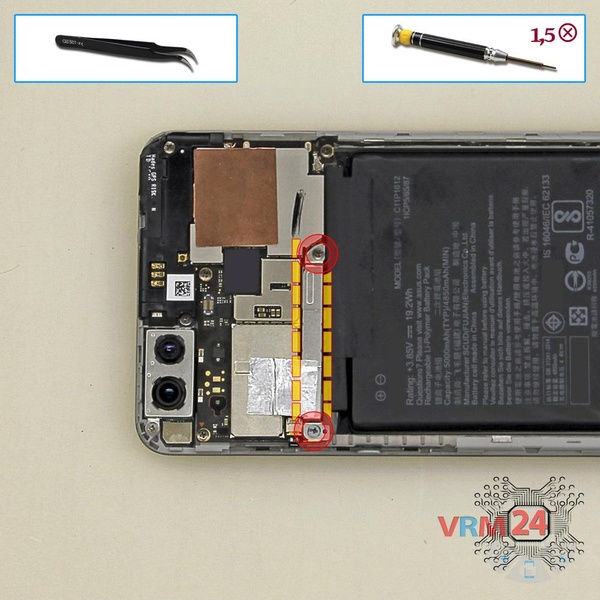

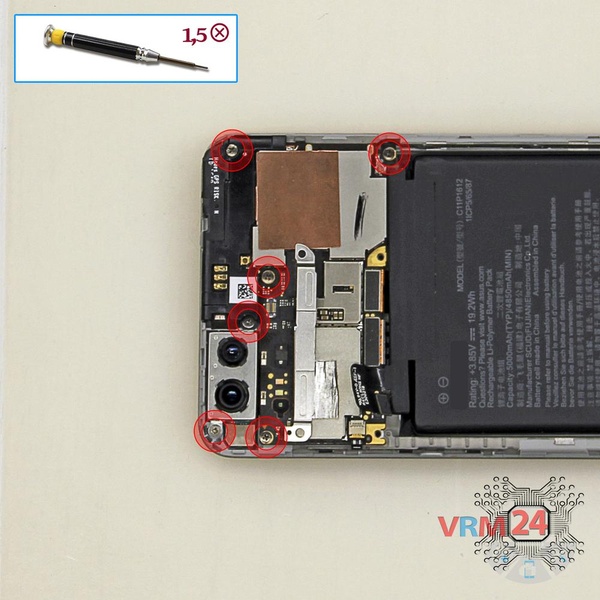

Desenrosque los tornillos

Con un destornillador (Phillips de cruz de 1,5 mm), desatornille 6 & nbsp; pernos en la PCB.

Paso 12.

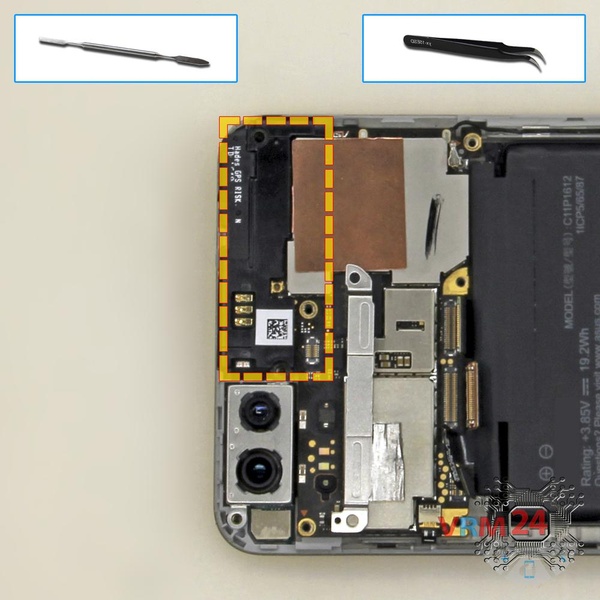

Remove the frame

Retire el panel en la parte superior.

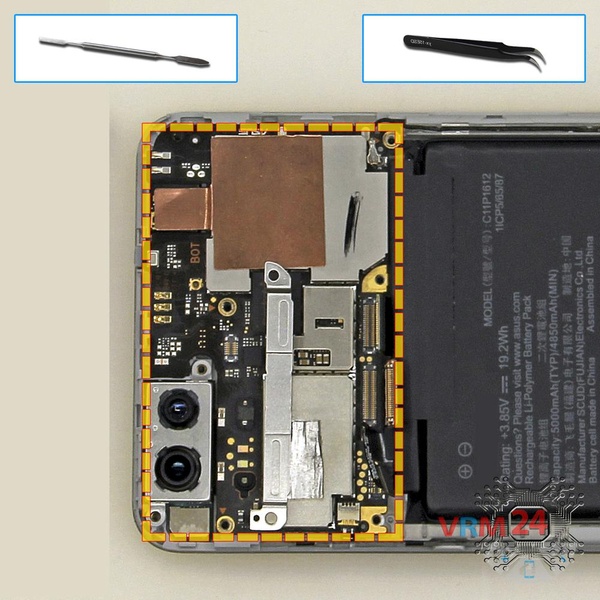

Paso 13.

Retire la placa base

Retire la PCB.

Paso 14.

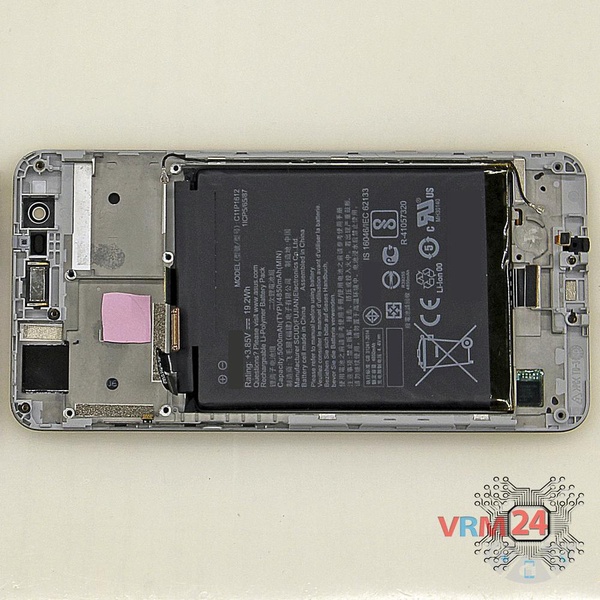

En el marco de la pantalla quedó

Partes en el marco del módulo de visualización.

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 10 minutos. Nuestro manual es válido para todos los modelos Asus ZenFone 3 Zoom ZE553KL or Асус ЗенФон 3 Зум comercializados en distintos países.

#instrucciones #Asus #Asus ZenFone 3 Zoom ZE553KL

Instrucciones detalladas de desmontaje de Asus ZenFone 3 Zoom ZE553KL en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor Si tienes una pregunta, pregúntanos y trataremos de responder con el mayor detalle posible. Si este artículo te fue útil, por favor valóralo.
