Retirar las bandejas

Paso 1.

Retirar las bandejas

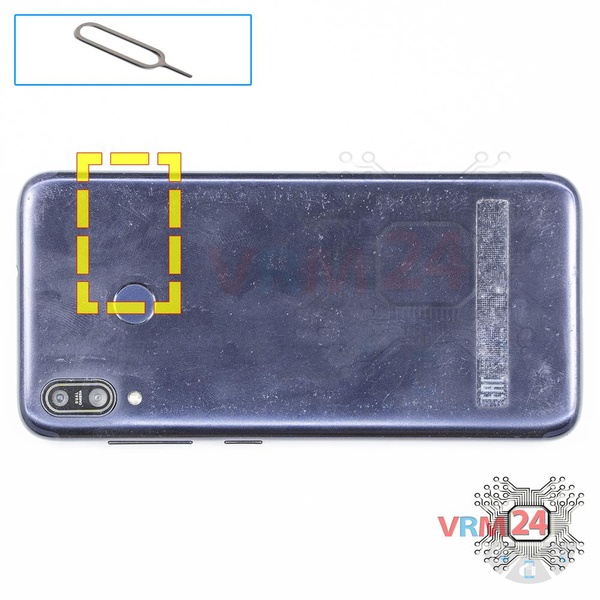

Con la herramienta clave, abra la bandeja de las tarjetas SIM y Micro SD y extráigala.

⚠ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Abra la tapa trasera

Paso 2.

Abra la tapa trasera

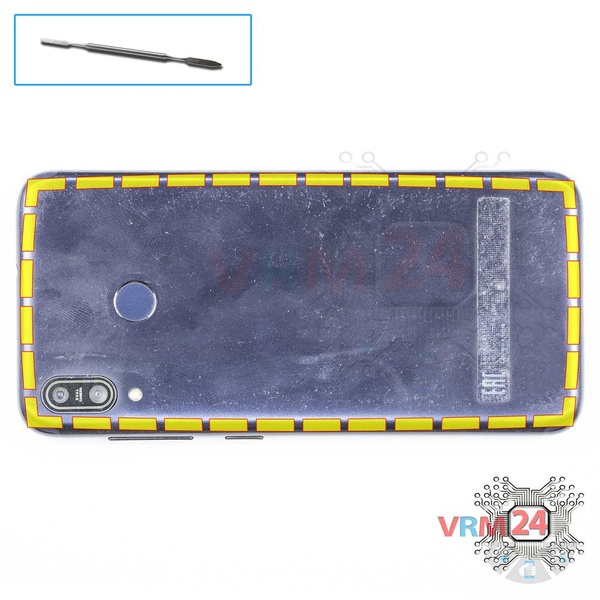

Abra la tapa trasera.
Retirar el sensor de huellas dactilares

Paso 3.

Retirar el sensor de huellas dactilares

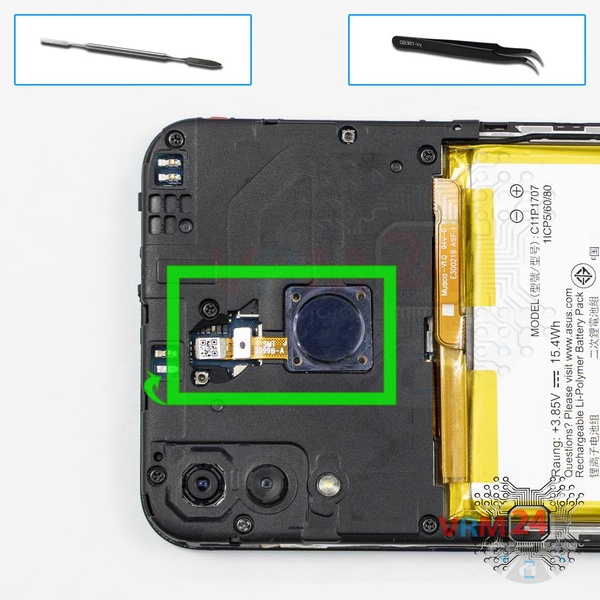

Levante el conector y retire el sensor de huellas dactilares.

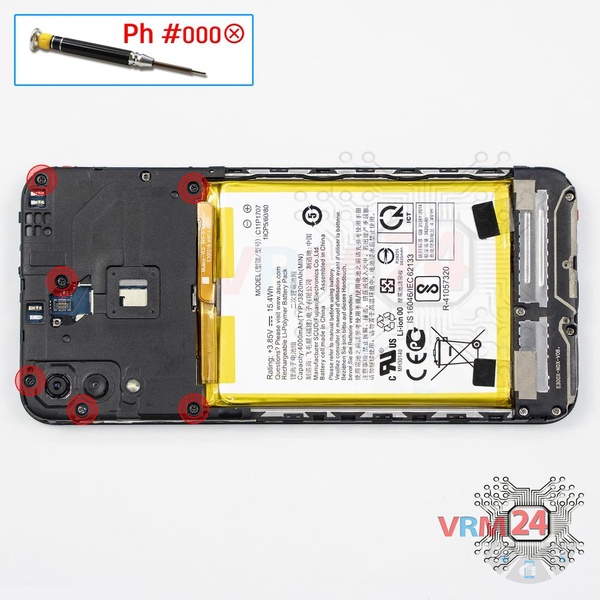

Desenrosque los tornillos

Paso 4.

Desenrosque los tornillos
Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.
Abrir la tapa

Paso 5.

Abrir la tapa

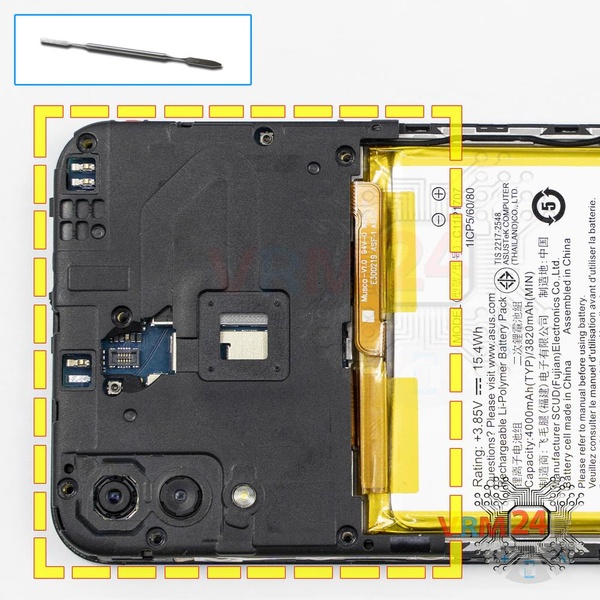

Retire la tapa que oculta la PCB.

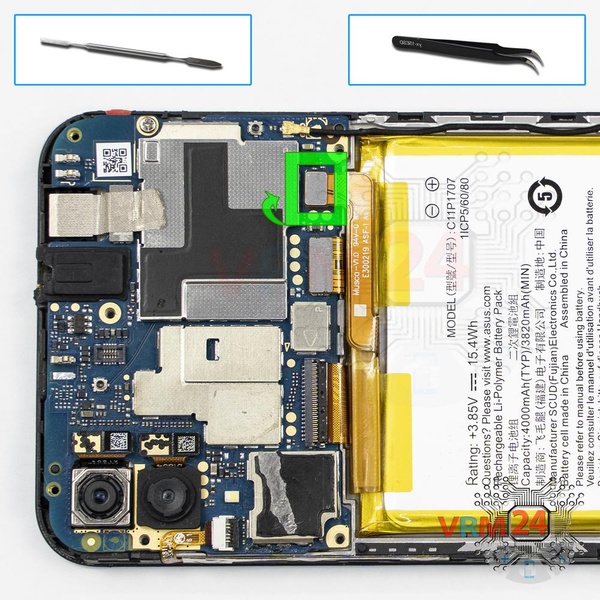

Desconecte el conector de la batería

Paso 6.

Desconecte el conector de la batería

Desconecte el conector de la batería. El modelo de batería de Asus ZB555KL es C11P1707 .

⚠ ¡Advertencia!

Recomendamos encarecidamente desconectar el conector para evitar un posible cortocircuito durante el desmontaje.

Desenrosque los tornillos

Paso 7.

Desenrosque los tornillos

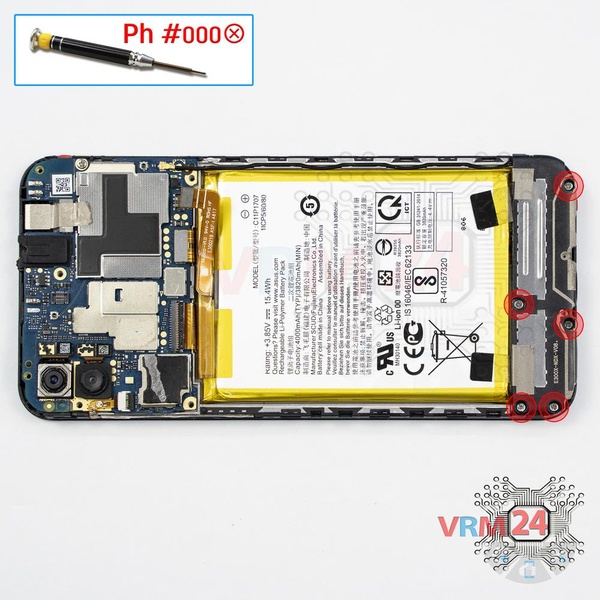

Con un destornillador (Phillips 1,5 mm PH000), desatornille 5 tornillos.
Retire el altavoz

Paso 8.

Retire el altavoz

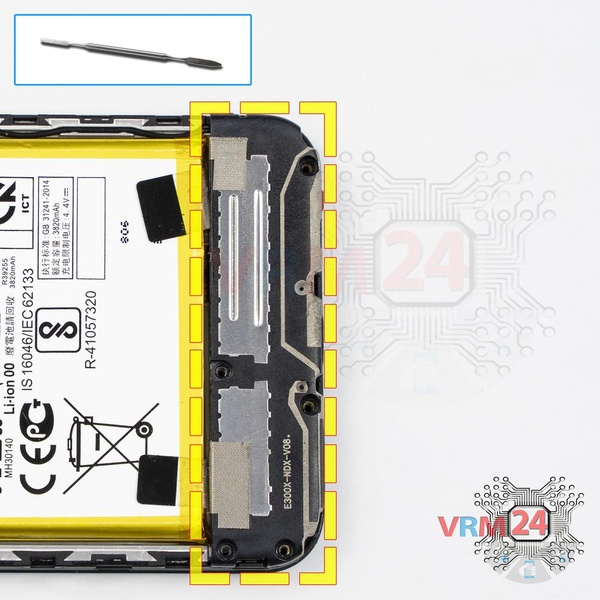

Haga palanca y retire el conjunto del zumbador (altavoz).
Desconecte los conectores

Paso 9.

Desconecte los conectores

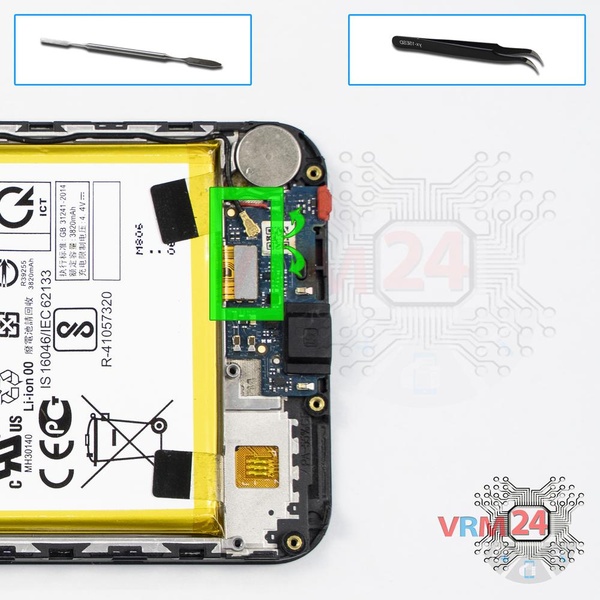

Desconecte los conectores de la placa hija.
Retire la placa secundaria

Paso 10.

Retire la placa secundaria

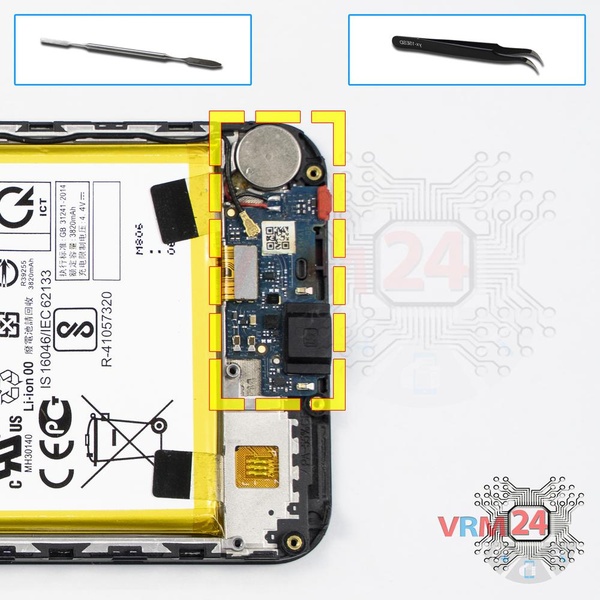

Retire la placa hija, también conocida como placa secundaria.

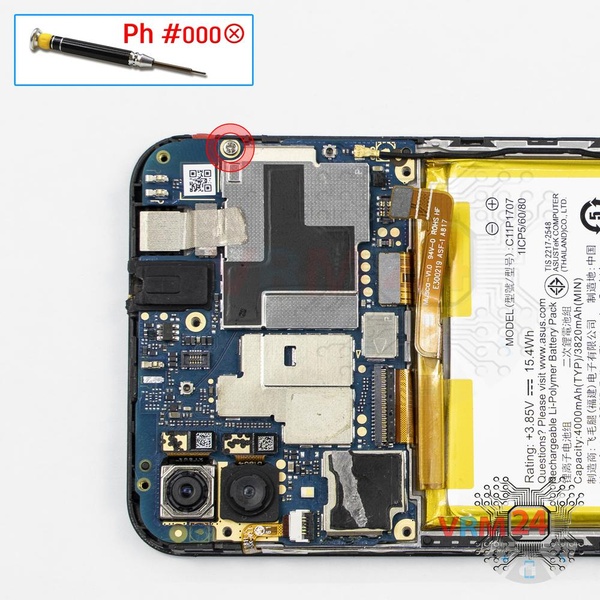

Desenroscar un tornillo

Paso 11.

Desenroscar un tornillo
Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 tornillo en la PCB.
Retire las cámaras

Paso 12.

Retire las cámaras

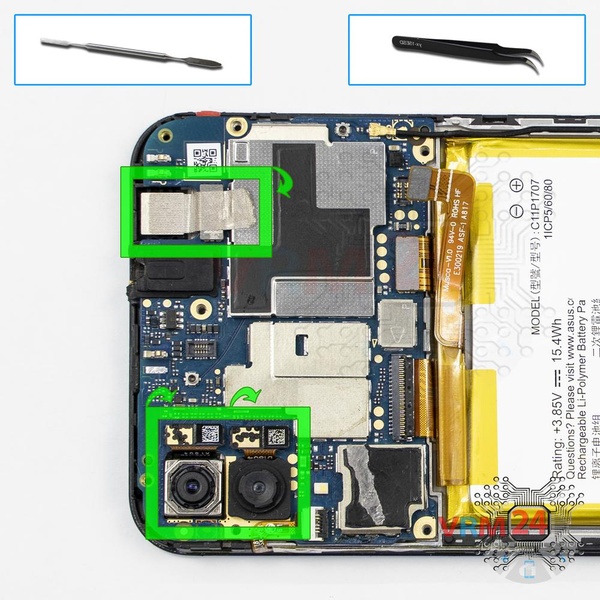

Desconecte los conectores en la PCB y retire las dos cámaras principal y una frontal (selfie).
Desconecte los conectores

Paso 13.

Desconecte los conectores

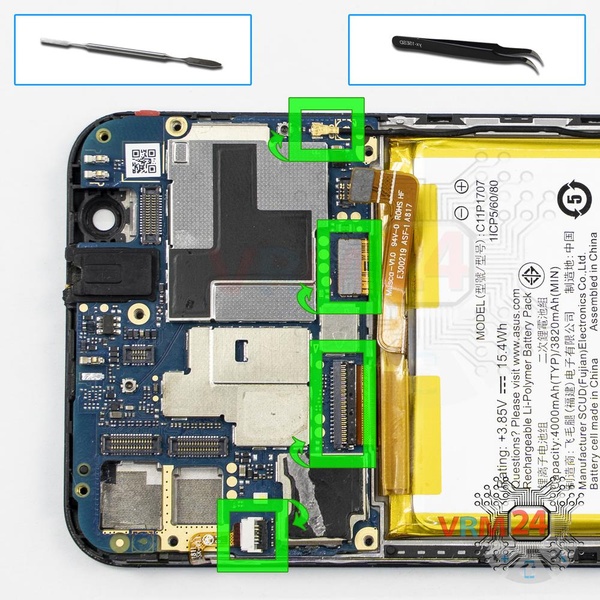

Desconecte los conectores de la PCB.
Retire la placa base

Paso 14.

Retire la placa base

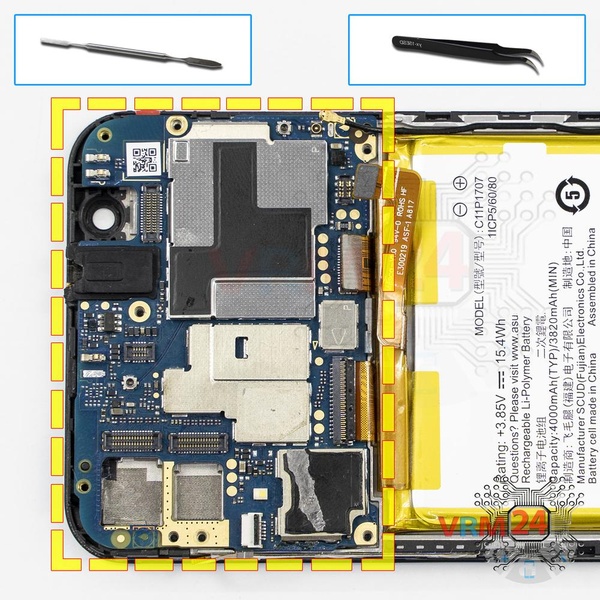

Retire la PCB.
En el marco de la pantalla quedó

Paso 15.

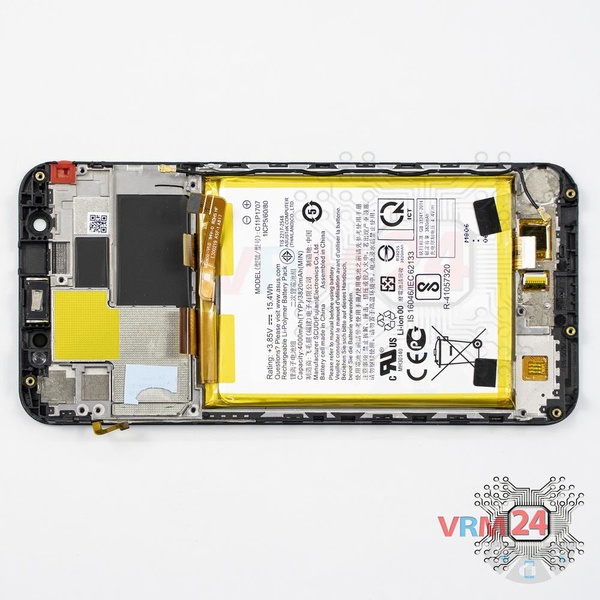

En el marco de la pantalla quedó
Las piezas están en el marco del módulo de visualización.
Evgenii Kuzmin

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación
El desmontaje y la reparación tienen una dificultad easy y requieren aproximadamente 12 minutos. Nuestro manual es válido para todos los modelos Asus ZenFone Max (M1) ZB555KL comercializados en distintos países.
