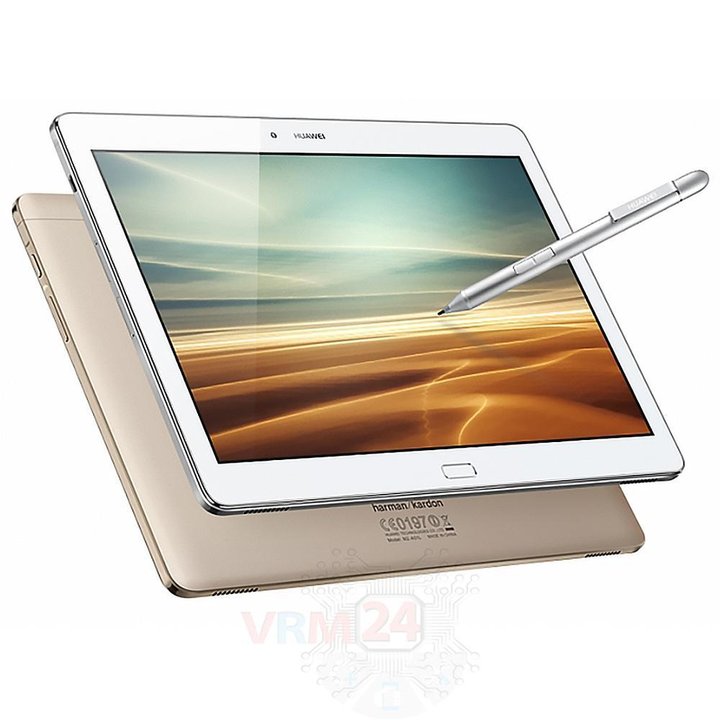

Huawei MediaPad M2 10''

Dificultad de desmontaje:
Duro

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Desmontaje/Reparar del dispositivo móvil Huawei MediaPad M2 10'' (Huawei MediaPad M2 M2-A01L) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Paso 1.

Separe el módulo de visualización de la cubierta.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Huawei MediaPad M2 10'', Paso 2/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 2/2

Paso 2.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire los soportes que sujetan & nbsp; los conectores.

Cómo desmontar Huawei MediaPad M2 10'', Paso 3/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 3/2

Cómo desmontar Huawei MediaPad M2 10'', Paso 3/3

Paso 3.

Desconecte los conectores del módulo de visualización y la batería.

Cómo desmontar Huawei MediaPad M2 10'', Paso 4/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 4/2

Paso 4.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 6 tornillos.

Cómo desmontar Huawei MediaPad M2 10'', Paso 5/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 5/2

Paso 5.

Quite los soportes que sostienen el commector y el puerto de carga. & nbsp;

Cómo desmontar Huawei MediaPad M2 10'', Paso 6/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 6/2

Paso 6.

Desconecte los conectores y retire el cable entre placas con puerto de carga.

Cómo desmontar Huawei MediaPad M2 10'', Paso 7/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 7/2

Paso 7.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 & nbsp; pernos en los conjuntos & nbsp; zumbador & nbsp; (altavoz).

Cómo desmontar Huawei MediaPad M2 10'', Paso 8/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 8/2

Cómo desmontar Huawei MediaPad M2 10'', Paso 8/3

Paso 8.

Desconecte el conector y retire los conjuntos del zumbador (altavoz).

Cómo desmontar Huawei MediaPad M2 10'', Paso 9/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 9/2

Paso 9.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille los 4 & nbsp; pernos que sujetan la cámara principal.

Cómo desmontar Huawei MediaPad M2 10'', Paso 10/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 10/2

Paso 10.

Desconecte el conector de la PCB y retire la cámara principal.

Cómo desmontar Huawei MediaPad M2 10'', Paso 11/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 11/2

Paso 11.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 3 & nbsp; pernos y retire el soporte.

Cómo desmontar Huawei MediaPad M2 10'', Paso 12/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 12/2

Paso 12.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 6 pernos en los conjuntos & nbsp; del zumbador (altavoz).

Cómo desmontar Huawei MediaPad M2 10'', Paso 13/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 13/2

Cómo desmontar Huawei MediaPad M2 10'', Paso 13/3

Paso 13.

Desconecte los conectores y retire los conjuntos del zumbador (altavoz).

Cómo desmontar Huawei MediaPad M2 10'', Paso 14/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 14/2

Paso 14.

Con un destornillador (Phillips de 1,5 mm PH000), desatornille 1 & nbsp; perno & nbsp; y retire el soporte que sujeta la cámara frontal (selfie).

Cómo desmontar Huawei MediaPad M2 10'', Paso 15/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 15/2

Paso 15.

Desconecte el conector de la PCB y retire la cámara frontal (selfie).

Cómo desmontar Huawei MediaPad M2 10'', Paso 16/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 16/2

Paso 16.

Desconecte los conectores de la PCB.

Cómo desmontar Huawei MediaPad M2 10'', Paso 17/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 17/2

Paso 17.

Retire la PCB.

Cómo desmontar Huawei MediaPad M2 10'', Paso 18/1

Cómo desmontar Huawei MediaPad M2 10'', Paso 18/2

Cómo desmontar Huawei MediaPad M2 10'', Paso 18/3

Paso 18.

Las piezas están en la contraportada.

Instrucciones detalladas de desmontaje de Huawei MediaPad M2 10'' en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Huawei #Huawei MediaPad M2 10''

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene difícil complejidad y toma minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Huawei MediaPad M2 10'' — Huawei MediaPad M2 M2-A01L lanzado para los mercados en diferentes países.
