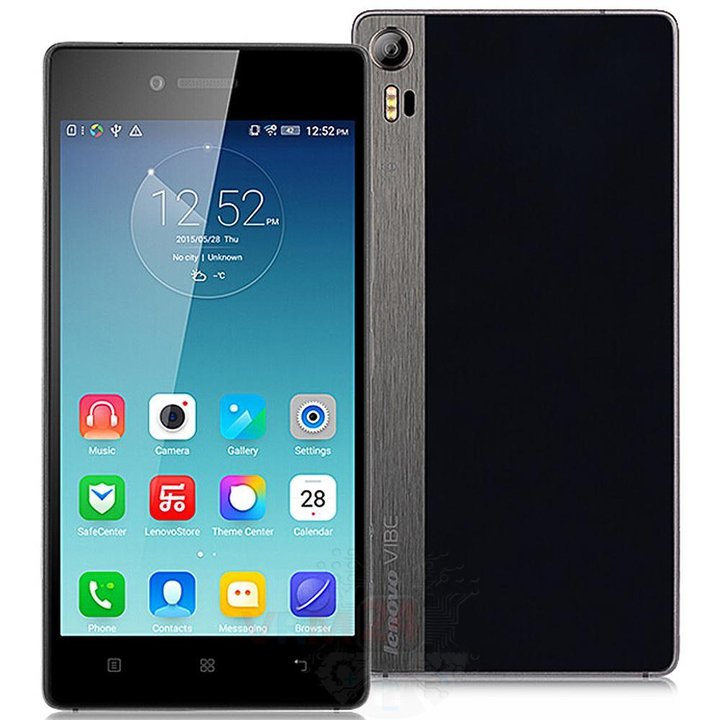

Lenovo Vibe Shot Z90

Dificultad de desmontaje:
Mediano

Duración:
12 min

Herramientas recomendadas

Pistola de aire caliente

Destornillador phillips #000

Herramientas de la palanca / spudger

Pinzas

Herramienta de expulsión

Desmontaje/Reparar del dispositivo móvil Lenovo Vibe Shot Z90 (Lenovo z90-7 \ Lenovo Vibe Max) con la descripción de cada paso y el conjunto de herramientas requerido.

Vadim Popoff

Autor, gestor de contenidos

Especialista en creación, distribución y gestión de contenidos.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 1/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 1/2

Paso 1.

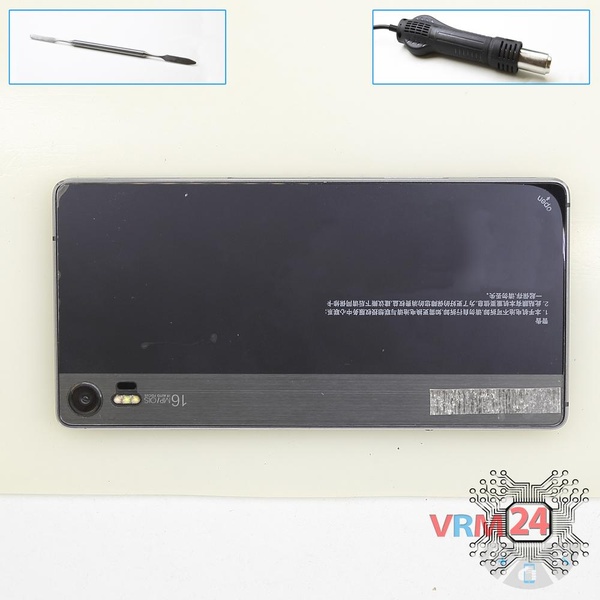

Abra la tapa trasera.

⚠️ ¡Advertencia!

Para una separación cuidadosa, recomendamos usar una pistola de calor. Al mismo tiempo, es necesario calentar con cuidado para no dañar la superficie del dispositivo.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 2/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 2/2

Paso 2.

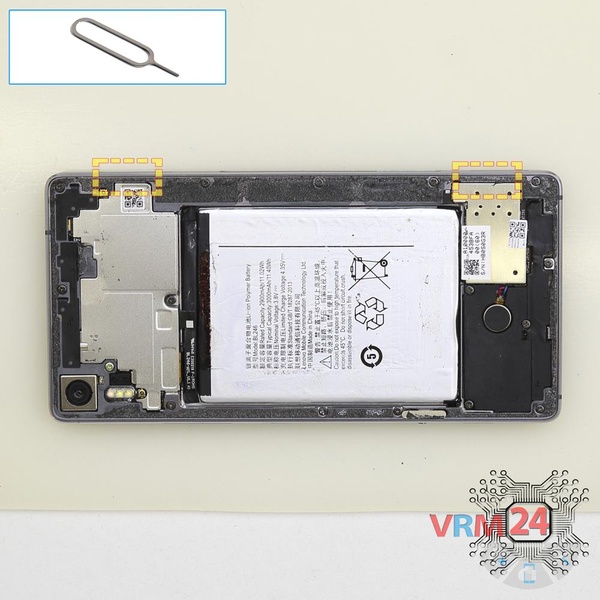

Con la herramienta clave, abra las bandejas de la tarjeta SIM y MMC & nbsp; y extráigala.

⚠️ ¡Advertencia!

No presione demasiado, esto puede causar daños.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 3/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 3/2

Paso 3.

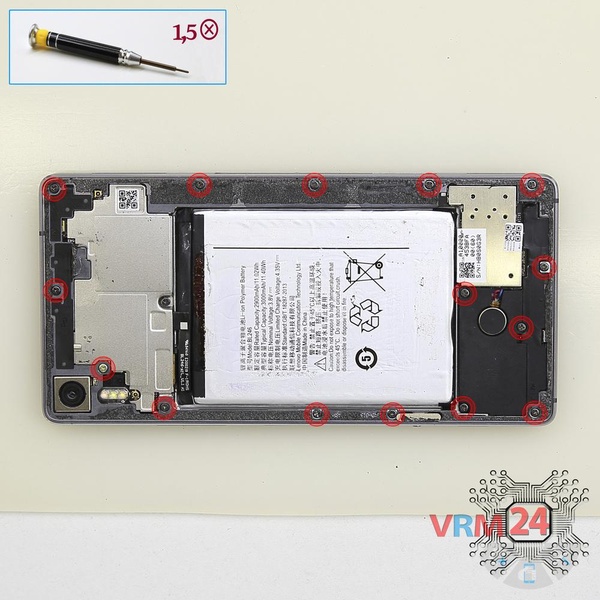

Con un destornillador (Phillips 1,5 mm PH000), desatornille 11 & nbsp; pernos en el marco del teléfono.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 4/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 4/2

Paso 4.

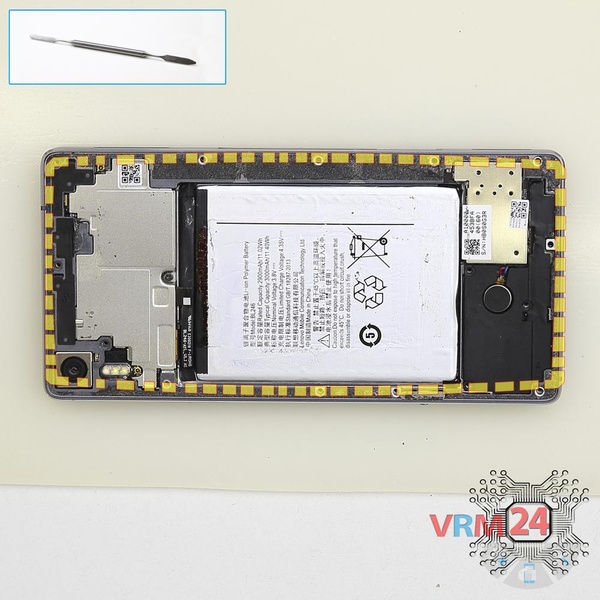

Haga palanca y retire el marco del medio.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 5/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 5/2

Cómo desmontar Lenovo Vibe Shot Z90, Paso 5/3

Paso 5.

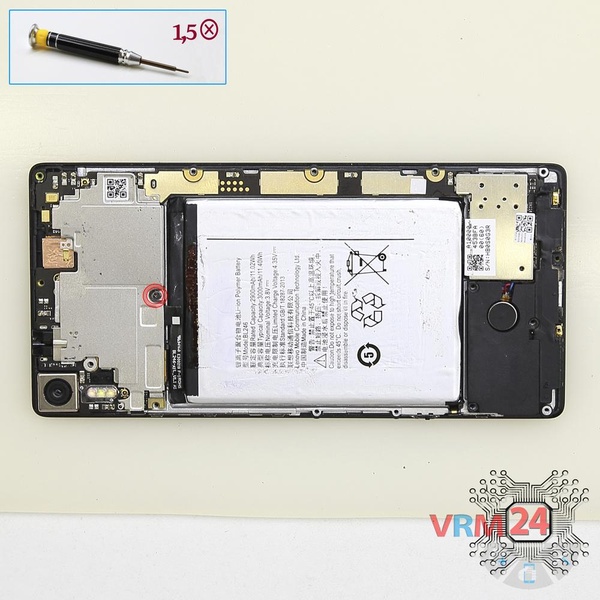

Con un destornillador (Phillips 1,5 mm PH000), desatornille 1 & nbsp; perno y retire la cubierta protectora.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 6/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 6/2

Cómo desmontar Lenovo Vibe Shot Z90, Paso 6/3

Cómo desmontar Lenovo Vibe Shot Z90, Paso 6/4

Cómo desmontar Lenovo Vibe Shot Z90, Paso 6/5

Paso 6.

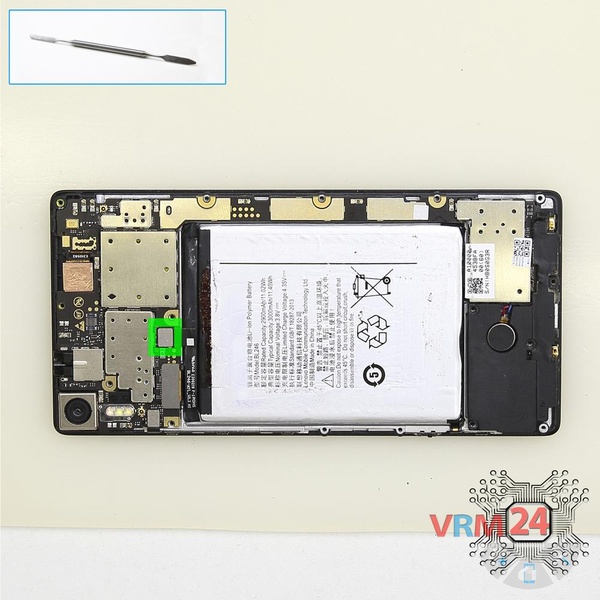

Desconecte el conector de la PCB y retire la batería.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 7/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 7/2

Cómo desmontar Lenovo Vibe Shot Z90, Paso 7/3

Paso 7.

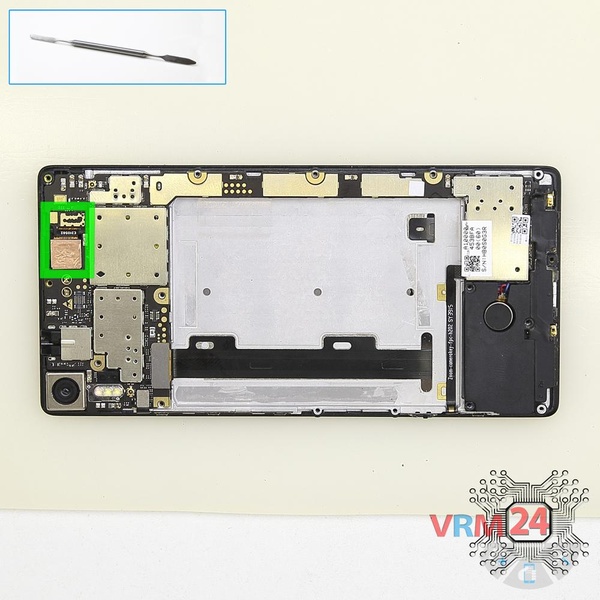

Desconecte el conector de la PCB y retire las cámaras frontales (selfie).

Cómo desmontar Lenovo Vibe Shot Z90, Paso 8/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 8/2

Paso 8.

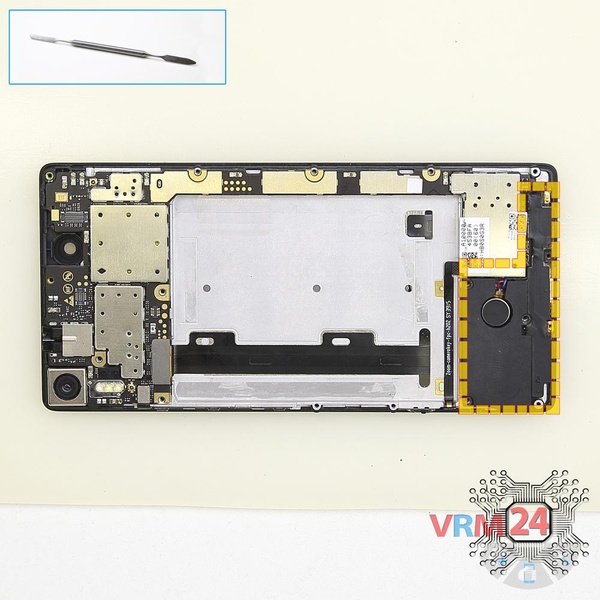

Haga palanca y retire el conjunto del zumbador (altavoz).

Cómo desmontar Lenovo Vibe Shot Z90, Paso 9/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 9/2

Cómo desmontar Lenovo Vibe Shot Z90, Paso 9/3

Cómo desmontar Lenovo Vibe Shot Z90, Paso 9/4

Cómo desmontar Lenovo Vibe Shot Z90, Paso 9/5

Paso 9.

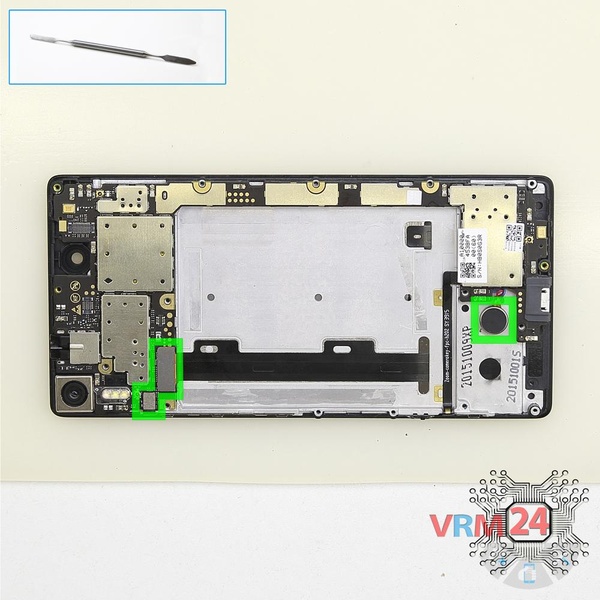

Desconecte los conectores de la PCB y levante el motor de vibración.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 10/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 10/2

Cómo desmontar Lenovo Vibe Shot Z90, Paso 10/3

Paso 10.

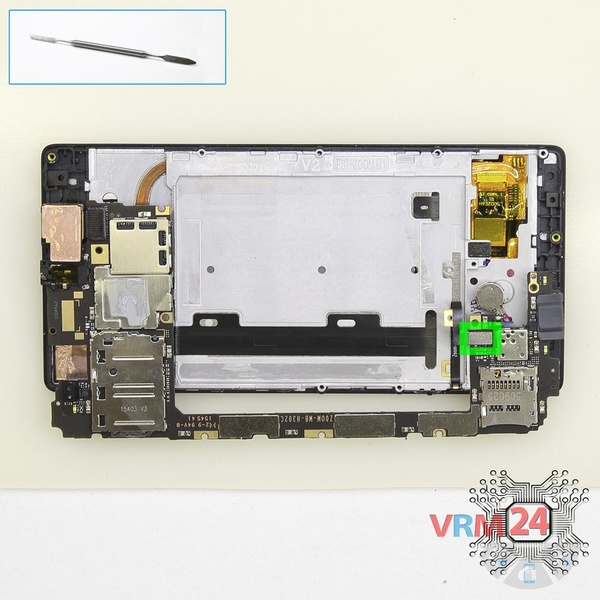

Dar la vuelta a la placa, desconectar el conector del interior y retirarlo.

Cómo desmontar Lenovo Vibe Shot Z90, Paso 11/1

Cómo desmontar Lenovo Vibe Shot Z90, Paso 11/2

Cómo desmontar Lenovo Vibe Shot Z90, Paso 11/3

Paso 11.

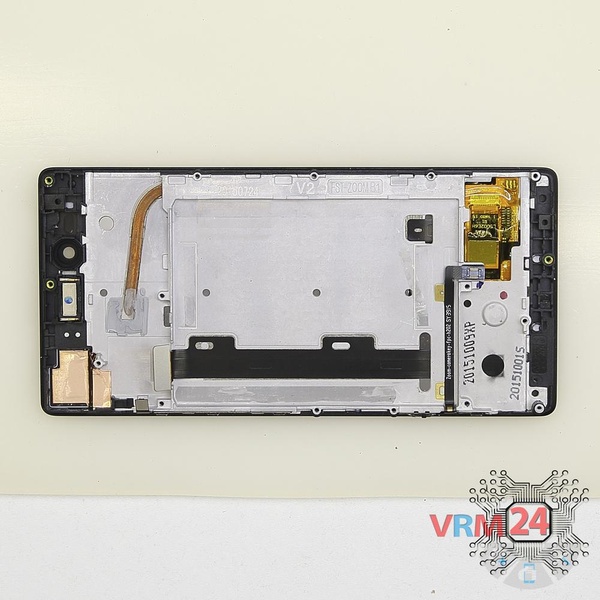

Las piezas están en el marco del módulo de visualización.

Instrucciones detalladas de desmontaje de Lenovo Vibe Shot Z90 en el video, realizadas por nuestro centro de reparación y servicio móvil:

Si tiene alguna pregunta, pregúntenos e intentaremos responder con el mayor detalle posible. Si este artículo fue útil para usted, califíquelo.

#instrucciones #Lenovo #Lenovo Vibe Shot Z90

Evgenii Kuzmin

Ingeniero superior de servicio de mantenimiento y reparación

Disassembling\Repairing tiene medio complejidad y toma 12 minutos en el tiempo.
Nuestro manual es adecuado para todos los modelos Lenovo Vibe Shot Z90 — Lenovo z90-7 \ Lenovo Vibe Max lanzado para los mercados en diferentes países.
