Démontage/Réparation de l'appareil mobile Huawei Nova Y91 (Huawei Nova Y91 STG-LX1) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir des cartes SIM.

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Ensuite, nous devons chauffer la surface de la coque arrière à une température d'environ 70 ° C ou 160 ° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Pour retirer la coque arrière, nous utiliserons un film plastique, c'est le film protecteur du nouvel écran. Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser dans le sens de la longueur pour détacher la coque.

Nous devons toujours être prudents autour des boutons latéraux et du capteur d'empreintes digitales, car dans ces zones il peut y avoir des câbles et ils peuvent être endommagés. Nous devons également être prudents autour des caméras pour ne pas endommager les lentilles.

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les deux vis fixant le petit cache.

Il est préférable à cette étape de détacher le cache et de déconnecter le connecteur, afin de ne pas endommager le câble du capteur d'empreintes digitales lors du détachement de la coque intermédiaire.

Déconnectez soigneusement le connecteur du câble du capteur d'empreintes digitales.

Et nous continuons à dévisser les dix vis, nous utilisons un tournevis Phillips 1.5mm ou #000.

Nous recommandons de placer les vis sur une surface spéciale dans un ordre facile à mémoriser pour le remontage.

Nous devons également dévisser sept vis en bas à l'aide d'un tournevis Phillips 1.5 mm (PH#000).

Faites levier sur les bords. Déplacez un outil d'ouverture le long pour détacher les clips et retirez la coque intermédiaire avec les lignes de transmission et les pads pour l'antenne. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

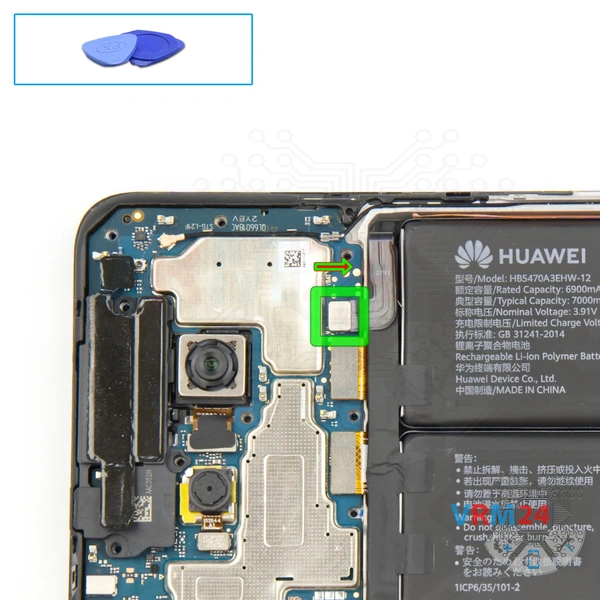

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Huawei Nova Y91 STK-LX1 a une batterie HB5470A3EHW-12 d'une capacité de 7000 mAh (également appelée batterie rechargeable).

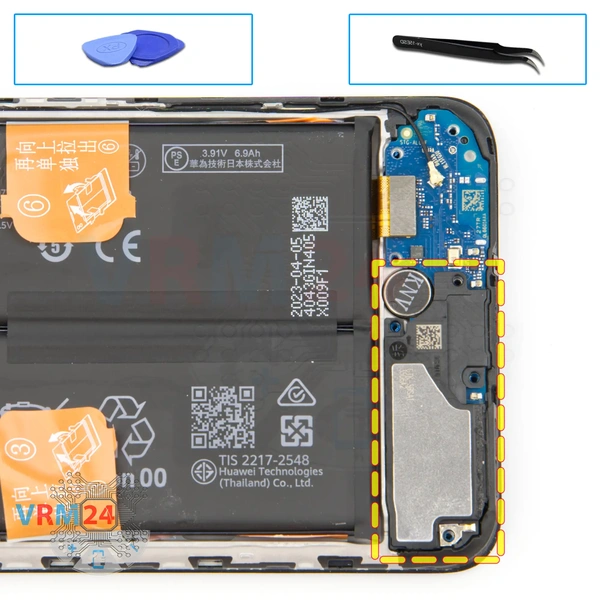

Et nous pouvons détacher le cache avec le haut-parleur. Trouvez un endroit pratique pour accrocher le cache et retirez soigneusement le cache avec le haut-parleur.

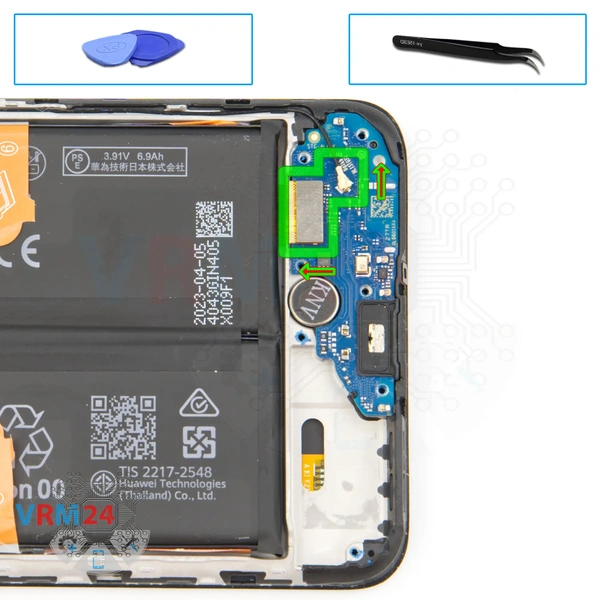

Nous déconnectons le connecteur du câble inter-cartes, le connecteur du câble coaxial et plions les câbles.

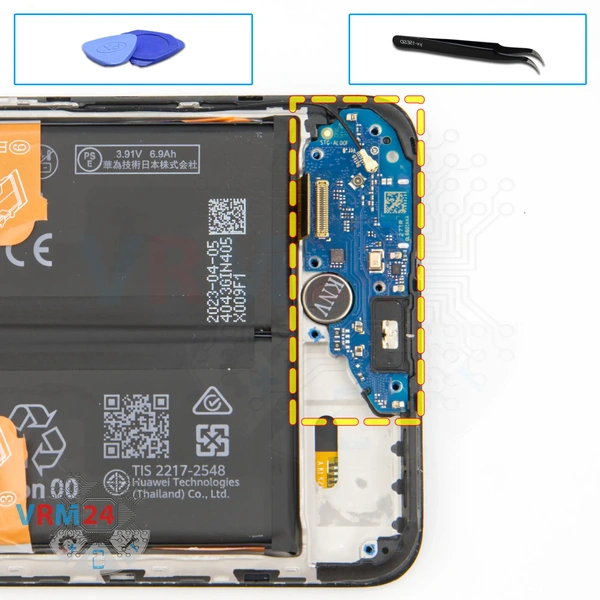

Et nous pouvons détacher la sous-carte. Nous trouvons un endroit pratique pour l'accrocher et soulevons soigneusement la sous-carte. La sous-carte est scotchée, nous devons donc la maintenir légèrement pour qu'elle ne se détache pas ou ne soit pas endommagée.

Sur la sous-carte, nous avons le port de charge, le connecteur de cartes et le microphone au verso.

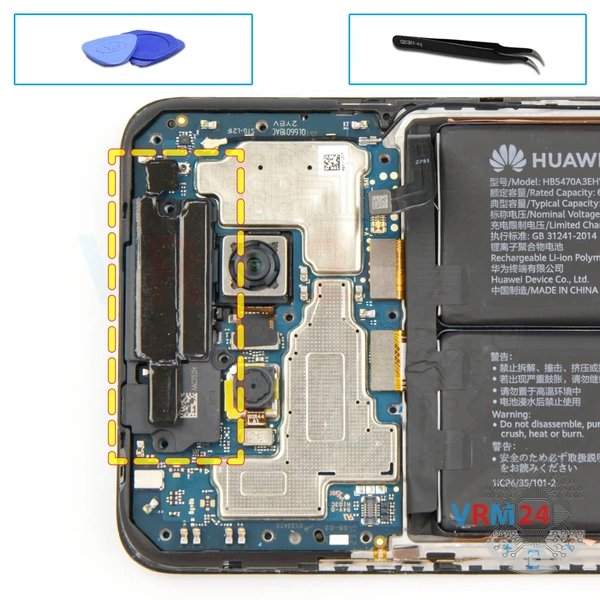

Et nous passons au détachement de l'ensemble haut-parleur en haut. Nous devons trouver le bon endroit pour lequel nous pouvons faire levier et soulever le haut-parleur.

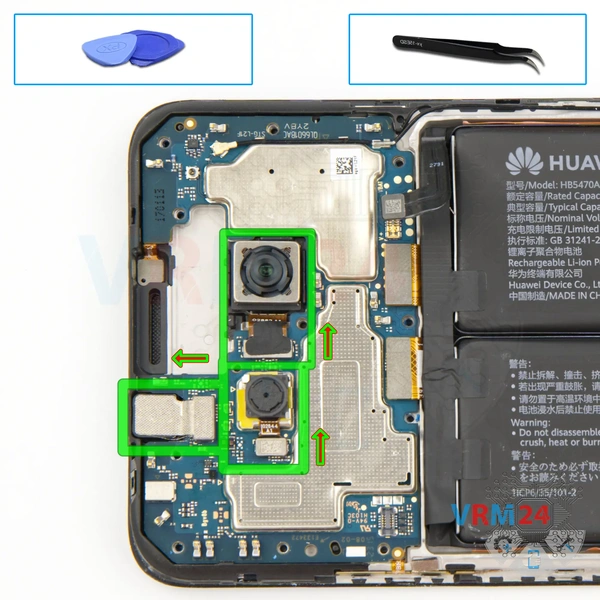

Nous pouvons déconnecter la caméra frontale, qui a traditionnellement une feuille dissipatrice de chaleur collée dessus. Nous pouvons également détacher les caméras arrière. Il est préférable de tenir les caméras par le corps pour qu'elles ne tombent pas et bien sûr il est préférable de ne pas toucher les lentilles.

Nous déconnectons le connecteur d'affichage, le connecteur du câble inter-cartes et déconnectons le connecteur du câble coaxial et libérons le câble du clip qui le fixe à la carte mère.

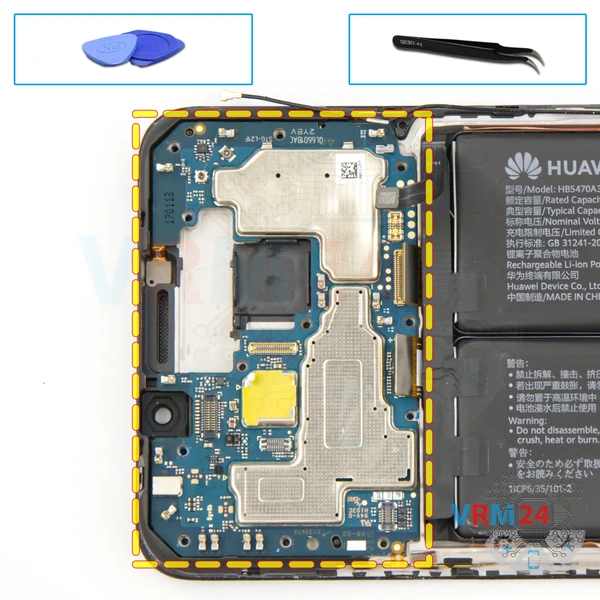

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

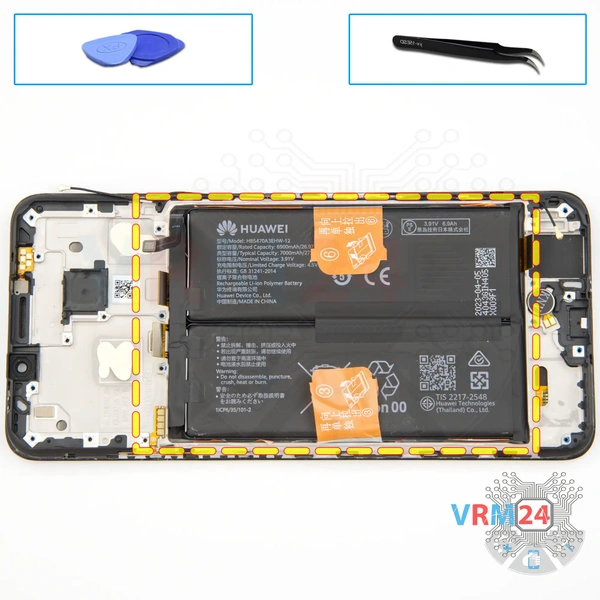

Et nous passons au retrait de la batterie.

Nous devons dérouler six languettes brunes des deux côtés avec des numéros de un à six. Nous tirerons les centrales, et les extérieures doivent être déroulées pour qu'elles ne nous gênent pas.

Donc, nous tenons le cadre d'affichage d'une main et tirons les languettes centrales de l'autre main.

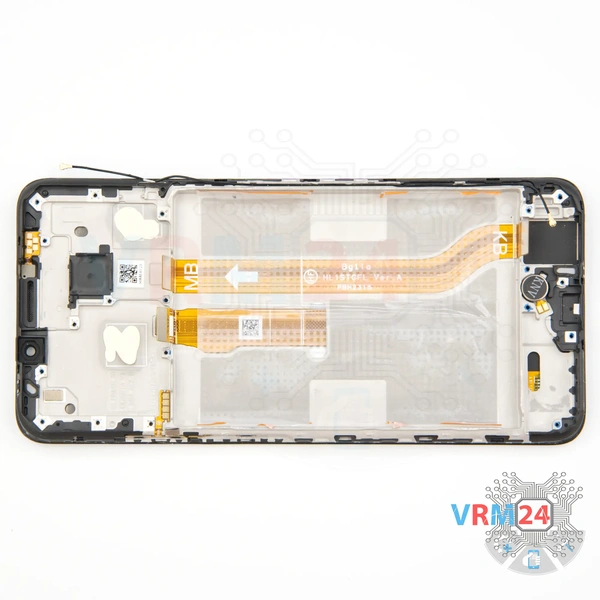

ℹ️ Dans le cadre d'affichage, il reste : le moteur de vibration, le câble coaxial, le capteur, les boutons latéraux.
