Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

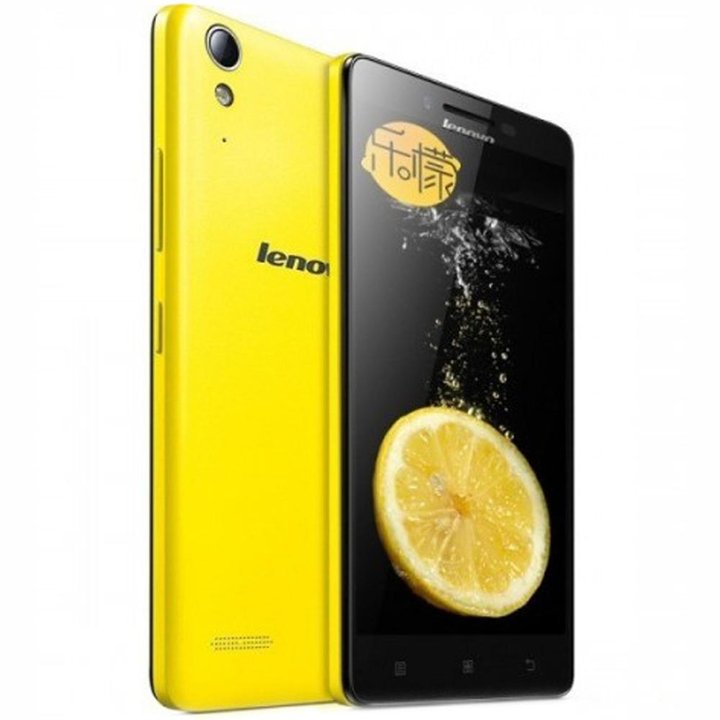

Démontage/Réparation de l'appareil mobile Lenovo K3 Note (Lenovo K3 Note (K50-T5) \ Lenovo A7000 Turbo) avec la description de chaque étape et l'ensemble d'outils requis.
6134
Vues
0
J'aime
—
Partager
51
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 boulons dans le cadre du téléphone.
Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.
Étape 6.
Retirez le film protecteur
Décollez la couche protectrice et soulevez la nappe inter-cartes avec le moteur de vibration et l'écouteur (haut-parleur).
Étape 7.
Déconnectez le connecteur
Débranchez le connecteur sur la carte mère et faites levier sur la nappe des boutons power & volume.
Étape 8.
Retirez la carte fille
Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.
Étape 9.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
