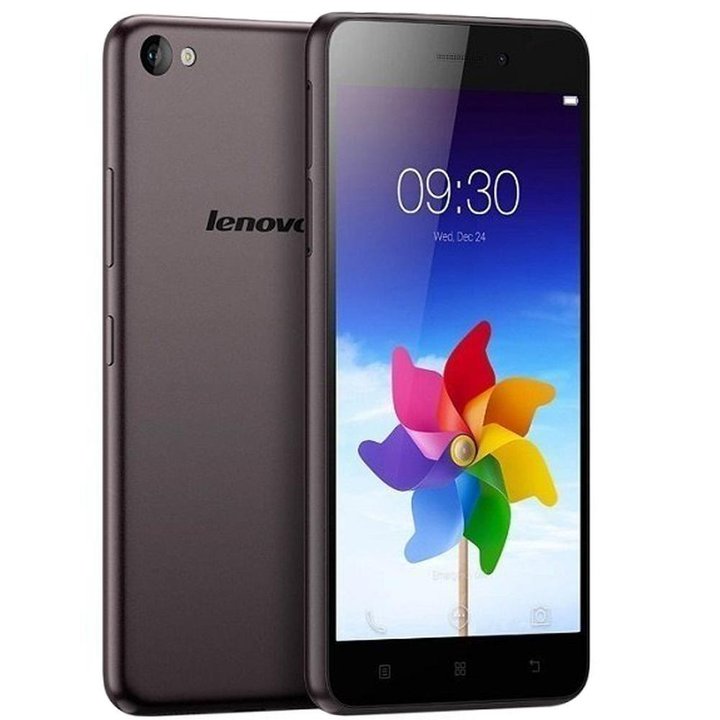

Démontage/Réparation de l'appareil mobile Lenovo S60 (Lenovo S60-A) avec la description de chaque étape et l'ensemble d'outils requis.

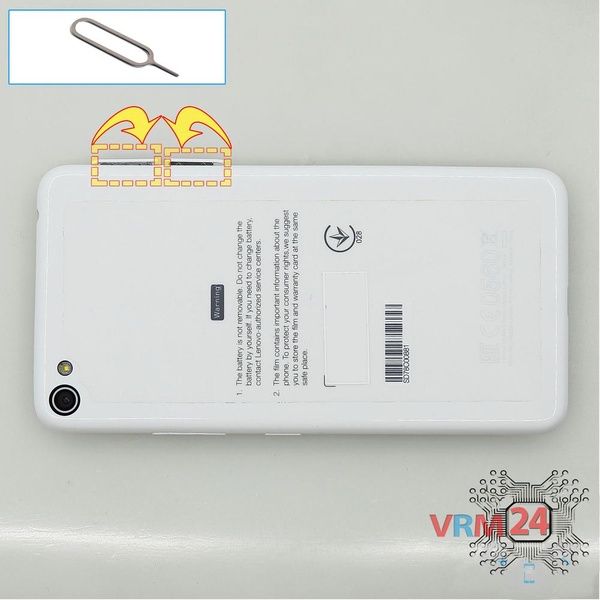

À l'aide de l'outil clé, ouvrez les tiroirs de cartes SIM et MMC et retirez-les.

⚠ Avertissement !

Ne forcez pas trop, cela pourrait causer des dommages.

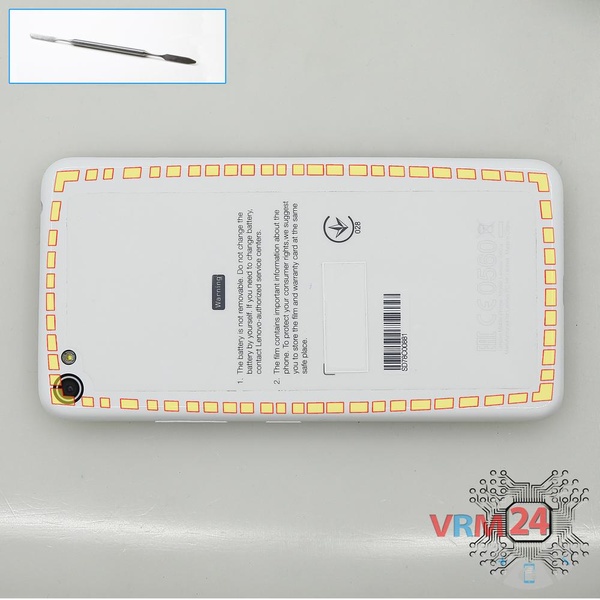

Ouvrez la coque arrière.

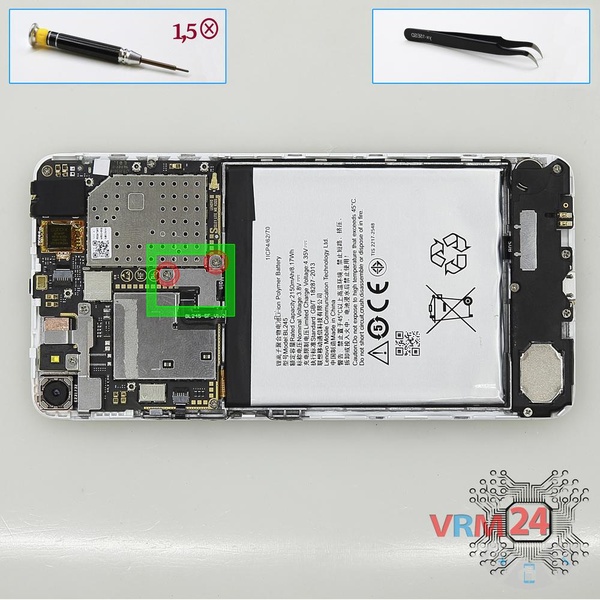

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez le support qui maintient le connecteur de la batterie.

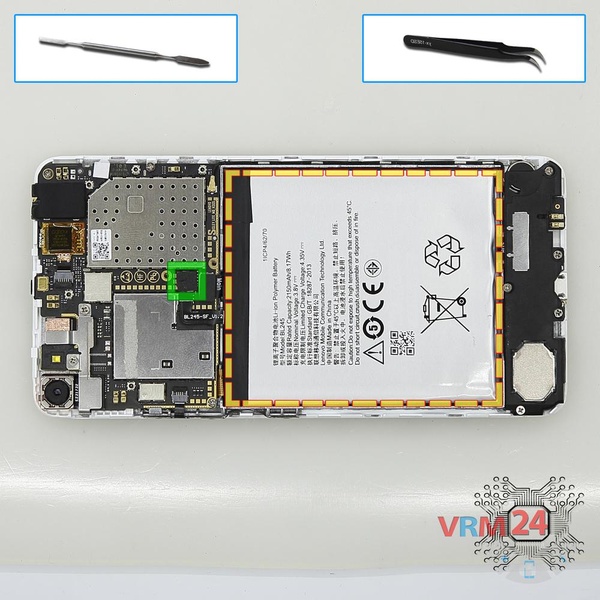

Débranchez le connecteur sur la carte mère et retirez la batterie.

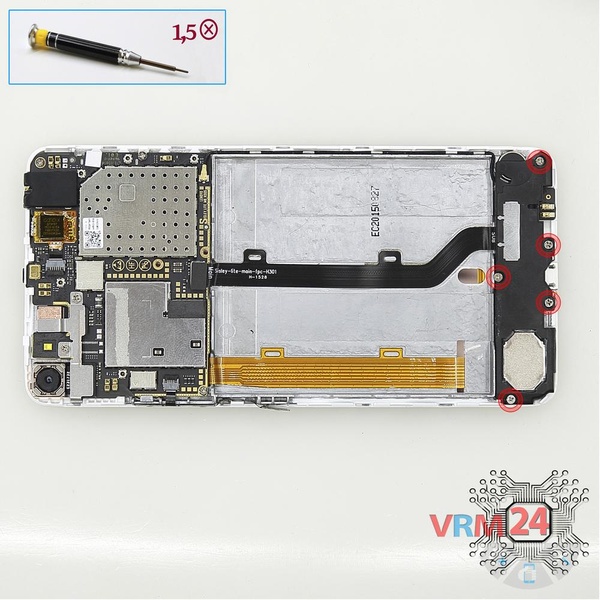

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis dans la partie inférieure.

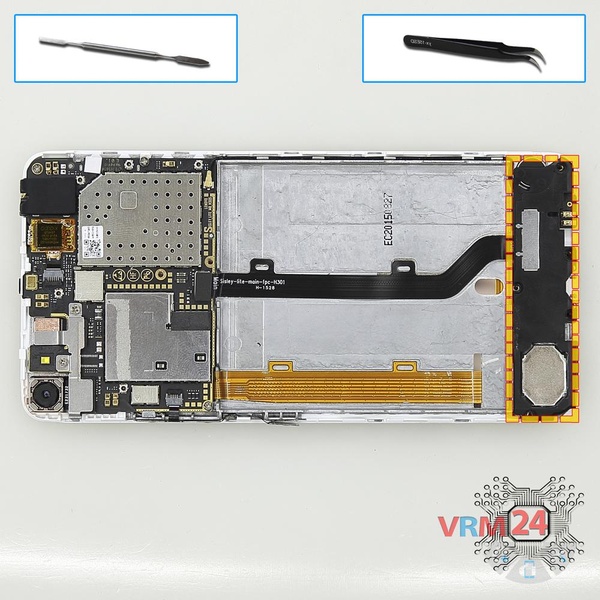

Faites levier et retirez l'ensemble buzzer (haut-parleur).

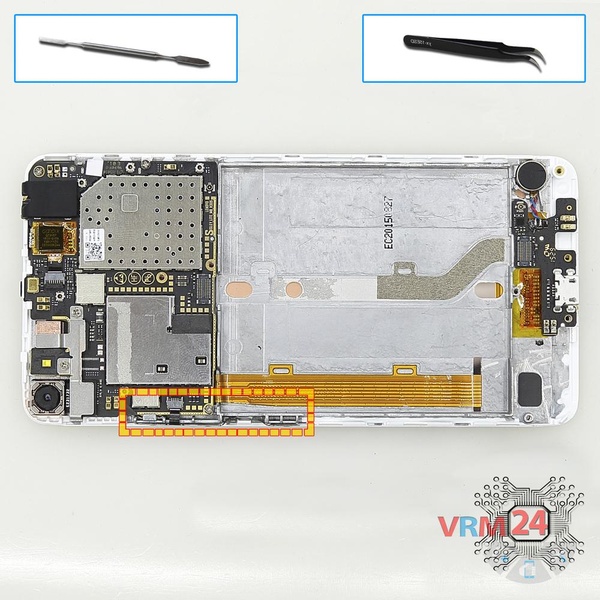

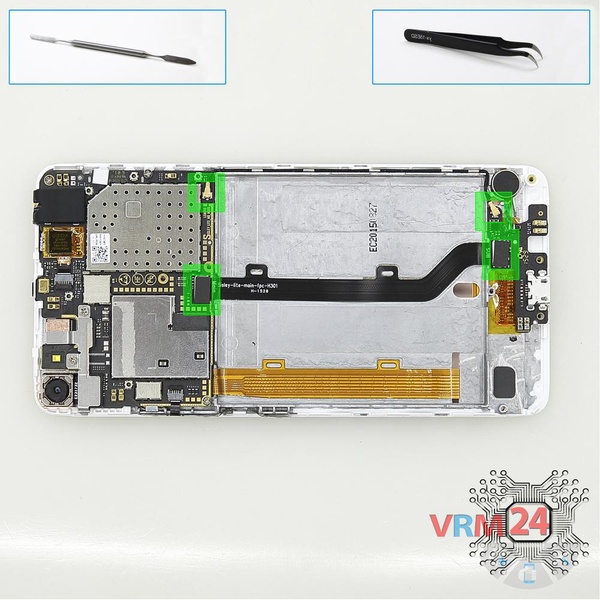

Déconnectez les connecteurs et retirez le câble inter-cartes et le câble coaxial.

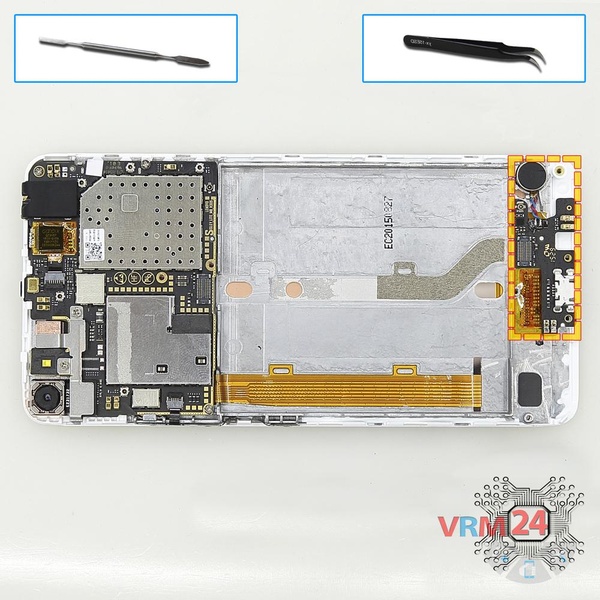

Soulevez & retirez la carte inférieure.

Soulevez la nappe flexible des boutons power & volume.

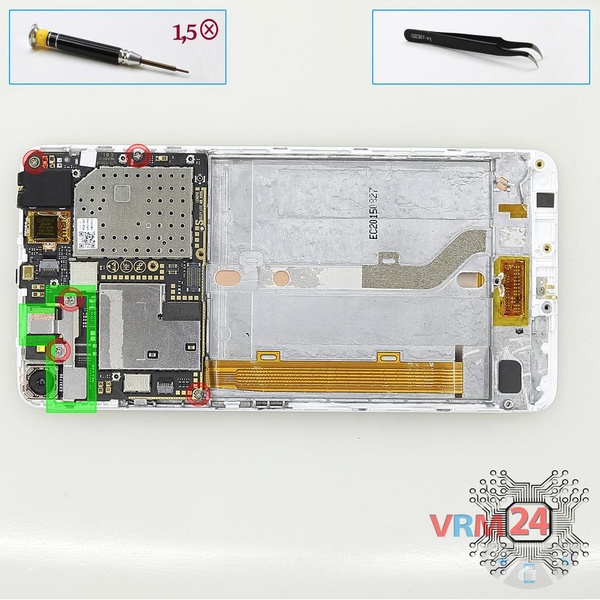

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis et retirez le support qui maintient les caméras.

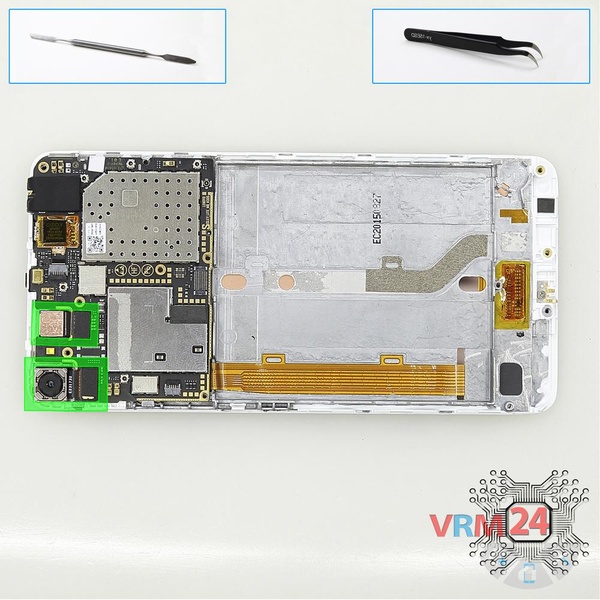

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

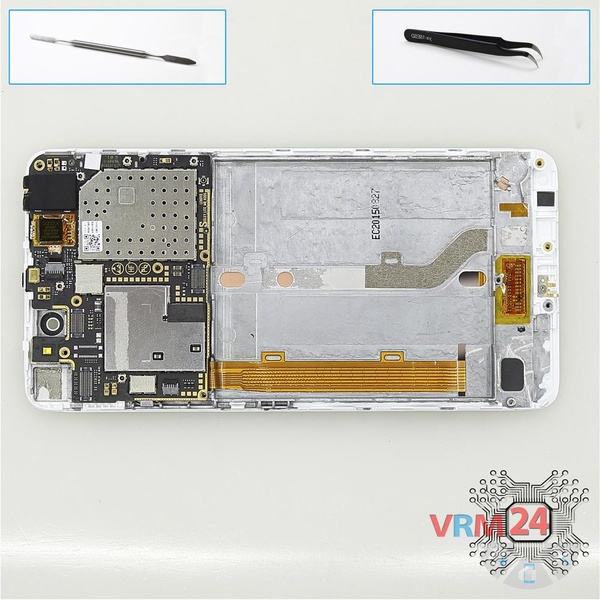

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

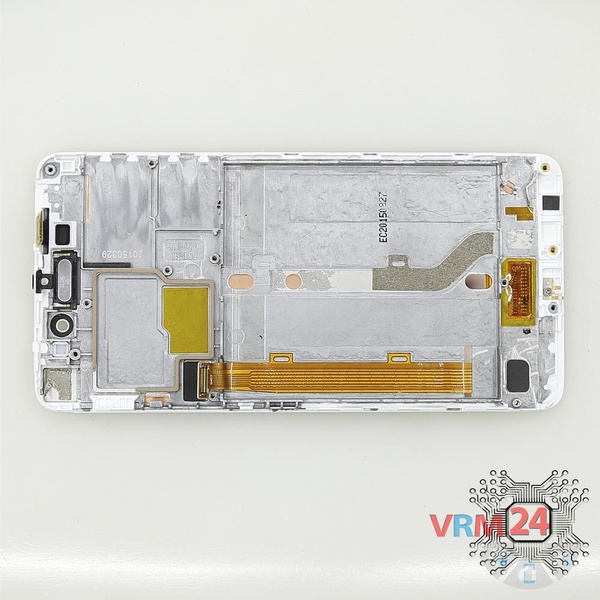

Pièces dans le châssis du module d'affichage.
