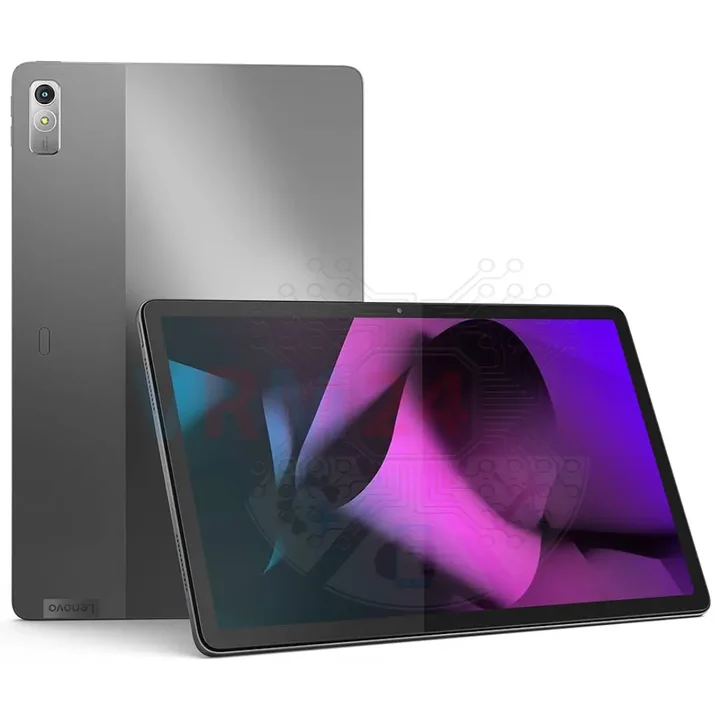

Démontage/Réparation de l'appareil mobile Lenovo Tab P11 Pro Gen 2 TB-132FU (Lenovo Tab P11 Pro 2022, Lenovo Tab P11 Pro (2nd Gen)) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte, pour cela nous utilisons un outil spécial et nous poussons le tiroir de carte mémoire.

⚠️ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous devons chauffer la surface de l'écran à une température d'environ 70 ° C ou 160 ° F. Pour cela, nous utilisons un tapis chauffant, et nous recommandons d'utiliser un tapis chauffant ou un séparateur.

Comme le démontage a une difficulté maximale de trois, nous devrons détacher l'écran. C'est une chose très difficile à faire. Il est assez difficile de chauffer l'écran uniformément, et il est extrêmement facile d'endommager l'écran.

Donc, après 10- à 15 minutes de chauffage, nous prenons un film plastique fin.

Nous l'insérons dans l'espace entre le boîtier et l'écran et le faisons glisser soigneusement le long du bord, en coupant l'adhésif.

⚠️ Nous devons être vraiment prudents dans la zone de la caméra frontale.

⚠️ Nous devons être prudents sur les bords.

⚠️ Nous ne devons pas utiliser de force. Si à certains endroits l'écran colle à nouveau, nous pouvons utiliser en plus, par exemple, un médiator en plastique pour soulever légèrement l'écran.

⚠️ Détacher l'écran est une procédure longue et laborieuse.

En gros, nous pouvons soulever soigneusement avec une main, et avec l'autre main nous dévissons une vis (tournevis Phillips 1.5 mm (PH #000)).

Ensuite, nous retirons le support qui maintient le connecteur.

Et nous débranchons le connecteur du câble d'écran. Et maintenant, nous pouvons soigneusement retirer, en fait, l'écran lui-même.

Dans notre cas, nous avons deux connecteurs de batterie. D'abord, nous utilisons un tournevis Phillips d'un millimètre et demi ou Phillips #000, nous dévissons les vis, puis nous retirons les supports.

Nous débranchons les connecteurs de batterie eux-mêmes avec un outil non métallique.

ℹ️ Le modèle Lenovo Tab P11 Pro Gen 2 a une batterie L22D2P31 d'une capacité de 8200 mAh (également appelée batterie rechargeable).

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez 19 vis fixant le cadre.

⚠️ Nous ne pouvons retirer aucun élément tant que nous n'avons pas dévissé les vis autour du bord et retiré le cadre qui maintient les haut-parleurs, la carte mère et d'autres éléments.

Nous essayons de détacher le cadre qui maintient les différents éléments. Pour ce faire, nous utilisons un outil en plastique fin. Nous l'insérons soigneusement dans l'espace, le faisons glisser le long du bord, détachons les clips.

Nous déclipsons les clips et détachons ainsi le cadre.

⚠️ Nous devons également être prudents dans la zone de la caméra frontale, sur les coins.

Après cela, nous passons au dévissage des vis.

Retirez soigneusement les vis qui maintiennent la petite carte avec le port de chargement.

Nous détachons également le support du port de chargement.

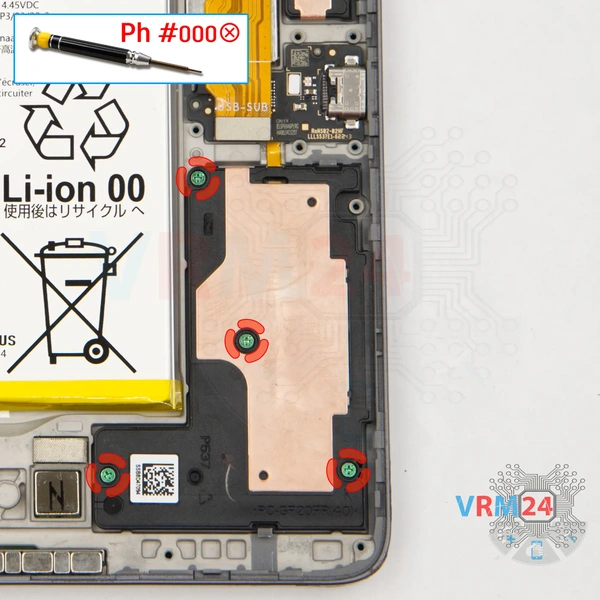

Dévissez soigneusement les vis qui maintiennent le haut-parleur. Nous utilisons un tournevis Phillips 1.5 mm (PH #000). Il y en a quatre.

Débranchez le connecteur du câble inter-cartes sur la petite carte.

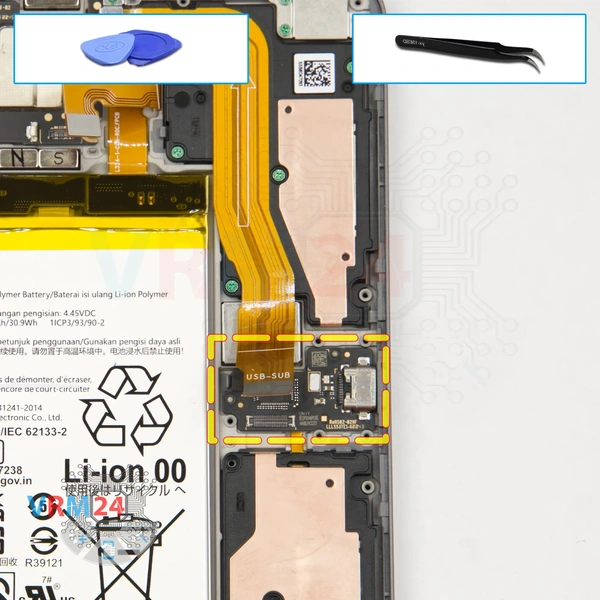

Détachez soigneusement une petite carte avec un port de chargement.

D'abord, nous devons soulever le haut-parleur par l'arrière et par l'arrière du câble, accrocher et soulever doucement la pastille de contact pour retirer le haut-parleur.

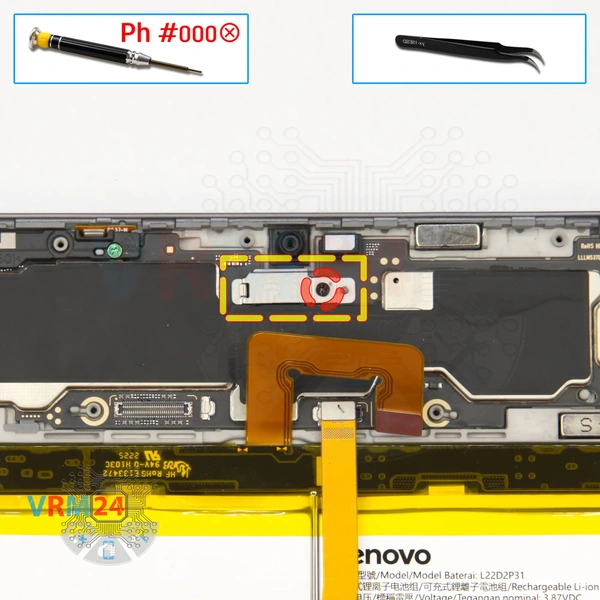

Nous dévissons une vis fixant la caméra frontale et retirons le support maintenant le connecteur.

Nous débranchons le connecteur et soulevons soigneusement la caméra frontale par la base pour la décoller et la mettre de côté.

Ensuite, nous dévissons les onze vis qui maintiennent la carte mère, qui maintiennent le haut-parleur, qui fixent le petit couvercle avec les antennes qui maintiennent les microphones.

Nous les dévissons, les mettons de côté sur une surface spéciale, plaçons les vis dans un certain ordre afin de ne rien mélanger lors du remontage.

Et nous détachons soigneusement le petit couvercle avec les antennes.

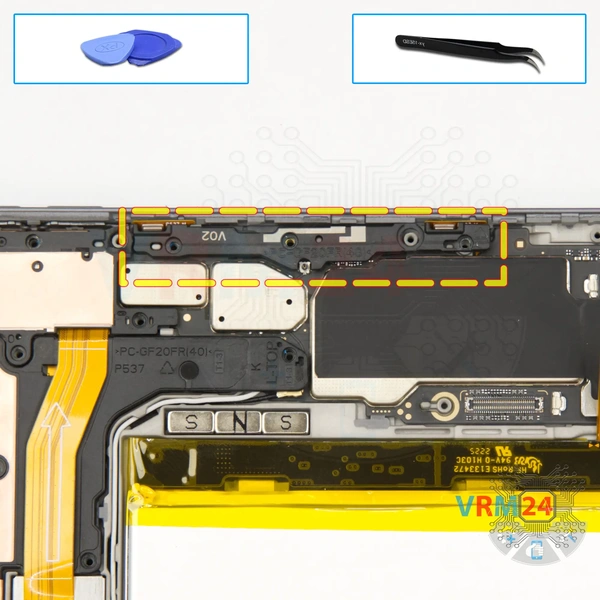

Et nous pouvons essayer de détacher le couvercle sur le côté gauche de la partie supérieure, qui cache la caméra arrière.

Nous débranchons le connecteur, le soulevons par le corps et retirons la caméra arrière.

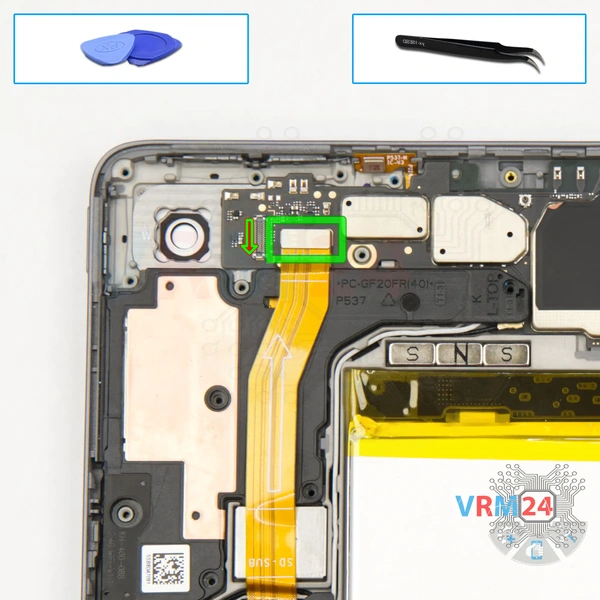

Nous débranchons le connecteur du câble inter-cartes sur la carte mère.

Nous essayons soigneusement de soulever et de retirer le haut-parleur. Comme nous pouvons le voir, ce haut-parleur n'a pas de câble, seule la pastille de contact est située sur le haut-parleur lui-même.

Ensuite, nous débranchons les connecteurs des deux câbles coaxiaux sur la carte mère.

Nous débranchons également le connecteur du câble des contacts du clavier.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les six vis et retirez le support maintenant le connecteur du câble inter-cartes.

Débranchez le connecteur de la nappe inter-cartes.

Nous constatons que rien ne gêne sur la carte mère, que nous avons débranché tous les connecteurs.

Et essayez de soulever et de retirer délicatement la carte mère.

Nous redressons les câbles pour qu'ils ne nous gênent pas.

Et nous retirons la carte mère.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les trois vis et retirez le support maintenant le moteur de vibration.

Nous pouvons enfin essayer de détacher le haut-parleur sur le côté supérieur droit.

Nous soulevons le haut-parleur, passons un outil sous le câble et la pastille de contact, et détachons délicatement le haut-parleur.

Nous observons la façon dont le câble est collé.

⚠️ Pas besoin de forcer, pas besoin de se presser, soyez simplement aussi prudent que possible. Voyons comment détacher correctement le câble. Nous utilisons un outil qui nous convient mieux.

Soulevez délicatement le bord de la pastille de contact et retirez le haut-parleur avec un câble inter-cartes.

Avant de retirer la batterie, bien sûr, nous ferions mieux de décoller et de détacher le câble du connecteur du clavier.

D'abord, nous dévissons les deux vis maintenant le cache, et détachons le petit cache de verrouillage dans cette partie.

Et nous devons détacher le câble avec le connecteur du clavier lui-même.

Nous devons vérifier comment il est maintenu en place. Nous devons comprendre comment nous pouvons le soulever délicatement. Nous vérifions ce que nous devons décoller.

Nous décollons donc soigneusement dans les zones que nous pouvons décoller. Soulevez aux endroits où le connecteur se soulève.

Et délicatement, sans hâte, retirez le câble avec la pastille de contact du clavier.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les sept vis fixant le haut-parleur.

Et après avoir dévissé les vis, nous pouvons détacher délicatement le haut-parleur.

Nous trouvons le bon endroit où nous pouvons le soulever, délicatement, pas besoin de se presser, pas besoin de forcer.

Comme toujours, il est vraiment important de trouver le bon endroit où nous pouvons accrocher, soulever et retirer sans effort le haut-parleur.

Après cela, nous débranchons le connecteur du câble inter-cartes sur la petite carte avec le connecteur de carte.

Nous débranchons les connecteurs des deux câbles coaxiaux pour qu'ils ne nous gênent pas.

Ensuite, nous pouvons soulever et retirer délicatement la petite carte avec le connecteur de carte.

Et enfin, nous passons au détachement de la batterie.

Donc, nous devons dérouler les deux languettes noires sur le côté et nous devons également décoller le revêtement adhésif afin de ne pas arracher accidentellement les languettes et de ne pas devoir retirer la batterie pendant longtemps.

Nous déroulons soigneusement les languettes et décollons le revêtement adhésif.

Soigneusement, sans hâte, nous décollons le revêtement, pour qu'il ne nous gêne pas lors de la traction du ruban adhésif.

Ensuite, nous tirons doucement les languettes sur le côté, en retirant le ruban adhésif.

Nous retirons le ruban adhésif d'un côté et répétons la même procédure de l'autre côté.

⚠️ Nous devons nous rappeler de décoller le câble de la batterie !
