Outils recommandés
Tournevis Five-point P0.8 mm
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile Meizu M6s M712H (Meizu M6 S) avec la description de chaque étape et l'ensemble d'outils requis.
8771
Vues
8
J'aime
—
Partager
23
Questions

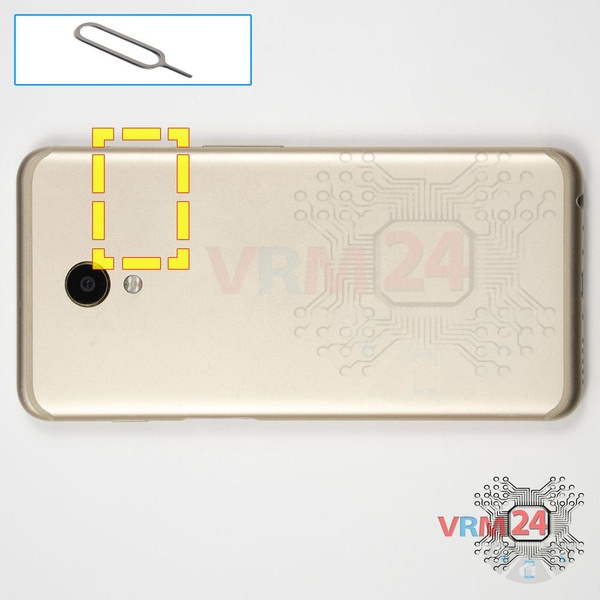

Étape 1.
Retirez les tiroirs
À l'aide de l'outil d'extraction, ouvrez le tiroir de carte SIM et Micro SD et retirez-le.
⚠ Attention !
N'appuyez pas trop fort, cela pourrait causer des dommages.

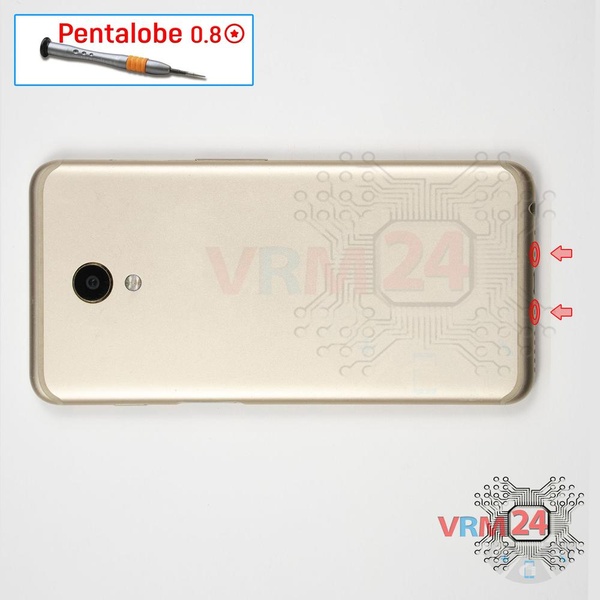

Étape 2.
Dévissez les vis
Ouvrez les bouchons et à l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

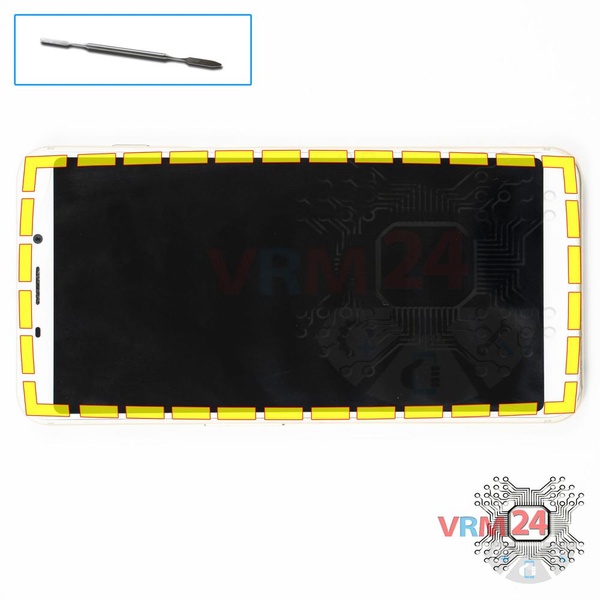

Étape 3.
Ouvrez la coque arrière
Ouvrez la coque arrière.

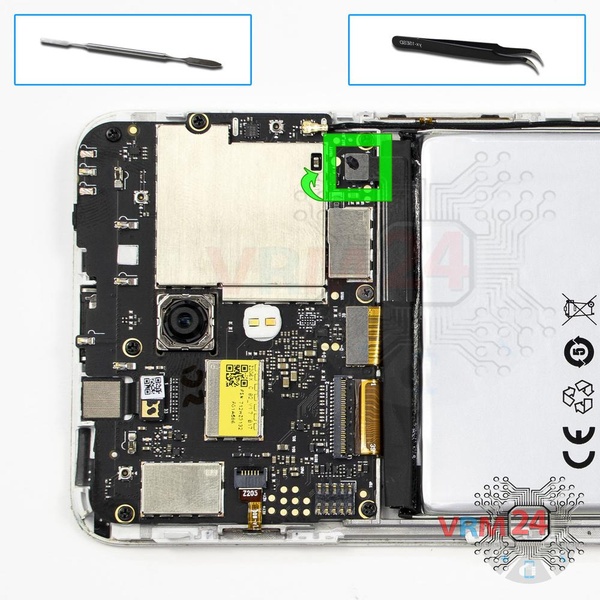

Étape 4.
Déconnectez le connecteur de la batterie
Déconnectez le connecteur de la batterie. Le modèle de batterie du Meizu M6s est BA712.
⚠ Avertissement !
Nous vous recommandons vivement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

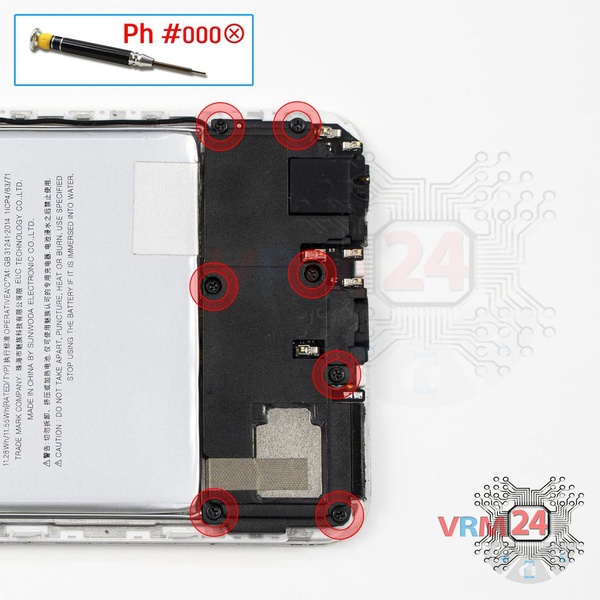

Étape 5.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

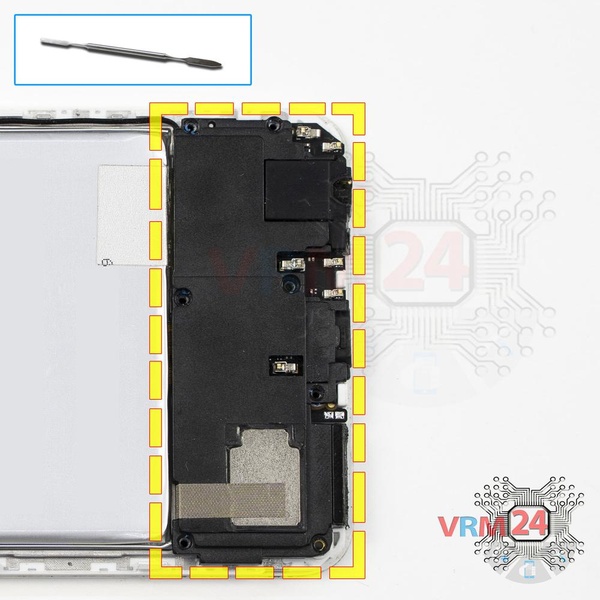

Étape 6.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).

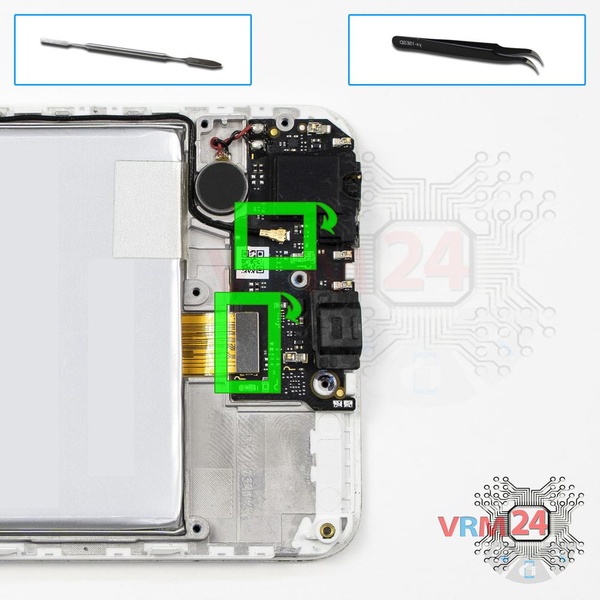

Étape 7.
Déconnectez les connecteurs
Débranchez les connecteurs de la carte fille.

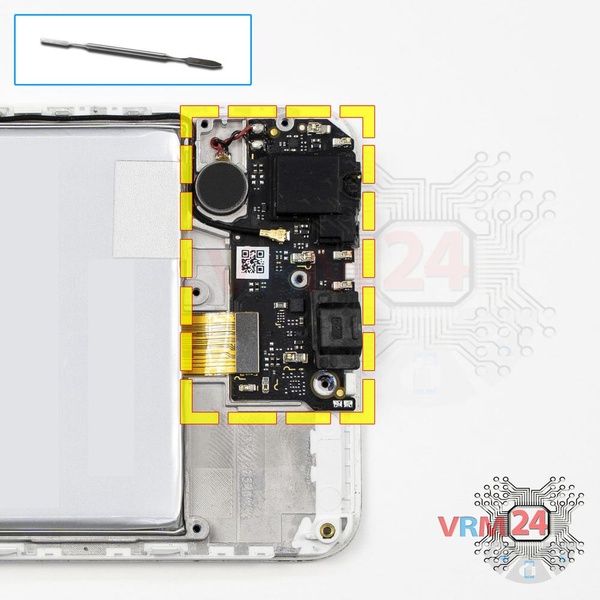

Étape 8.
Retirez la carte fille
Retirez la carte fille, également appelée sous-carte.

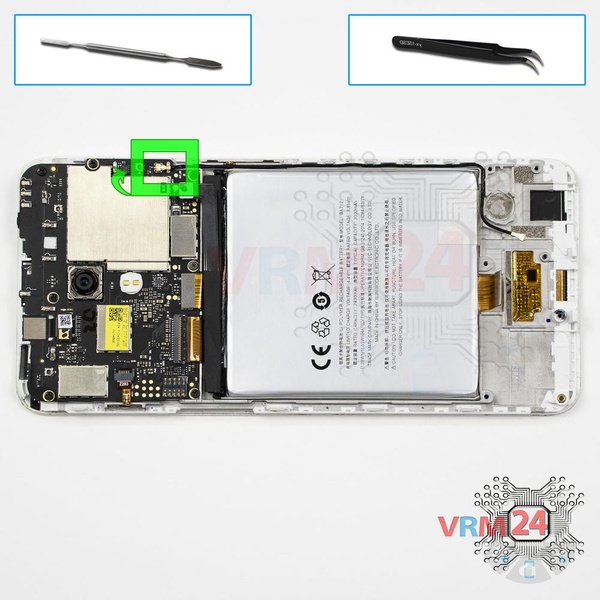

Étape 9.
Retirez le câble coaxial
Déconnectez le connecteur et retirez le câble coaxial.

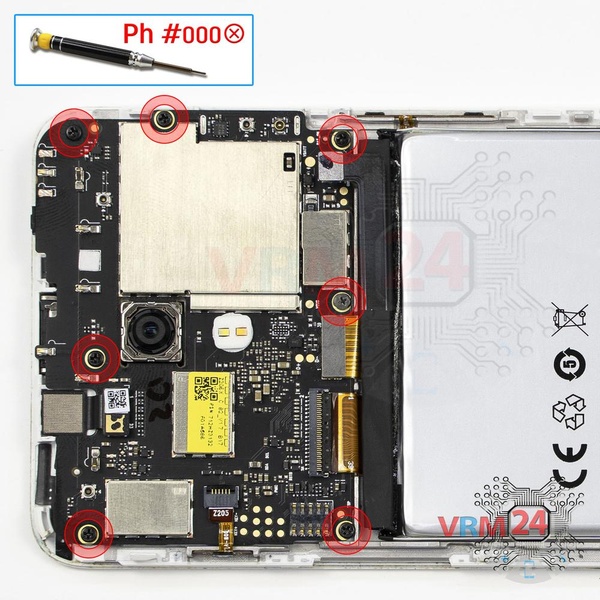

Étape 10.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

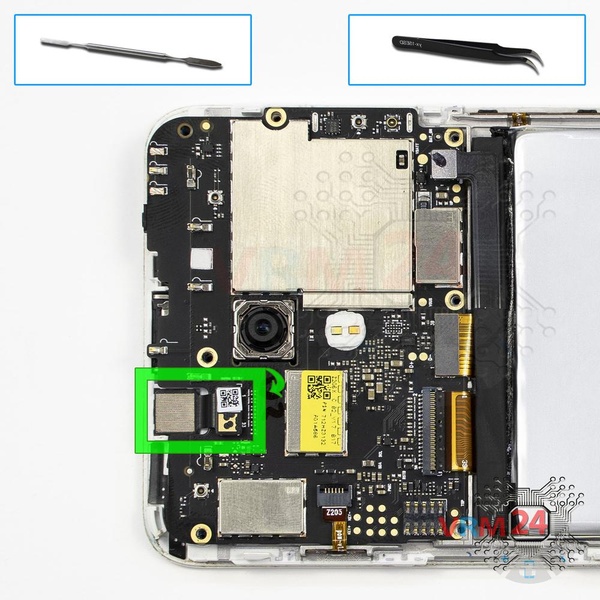

Étape 11.
Retirez la caméra avant
Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

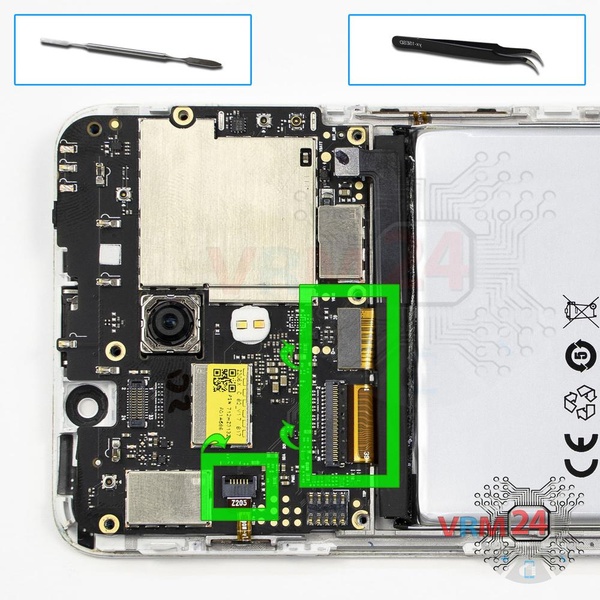

Étape 12.
Déconnectez les connecteurs
Débranchez les connecteurs de la carte mère.

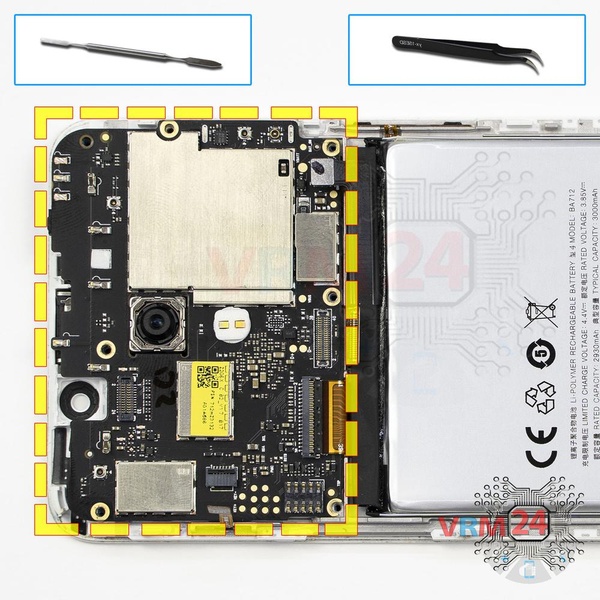

Étape 13.
Retirez la carte mère
Retirez la carte mère.

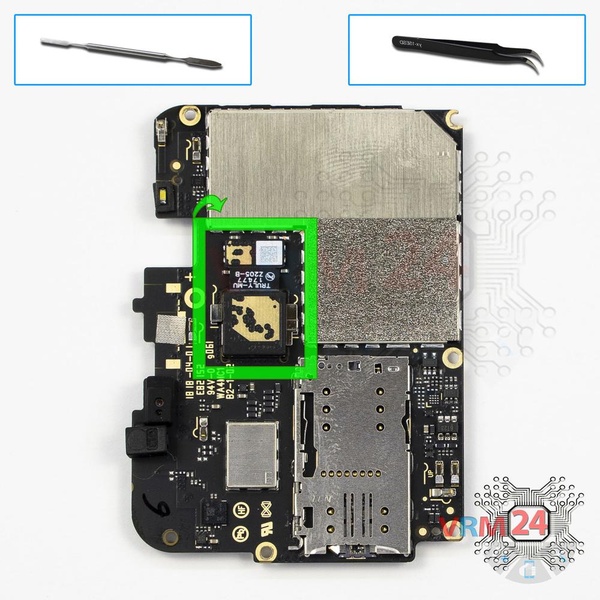

Étape 14.
Retirez la caméra arrière
Déconnectez le connecteur sur la carte mère et retirez la caméra principale.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
