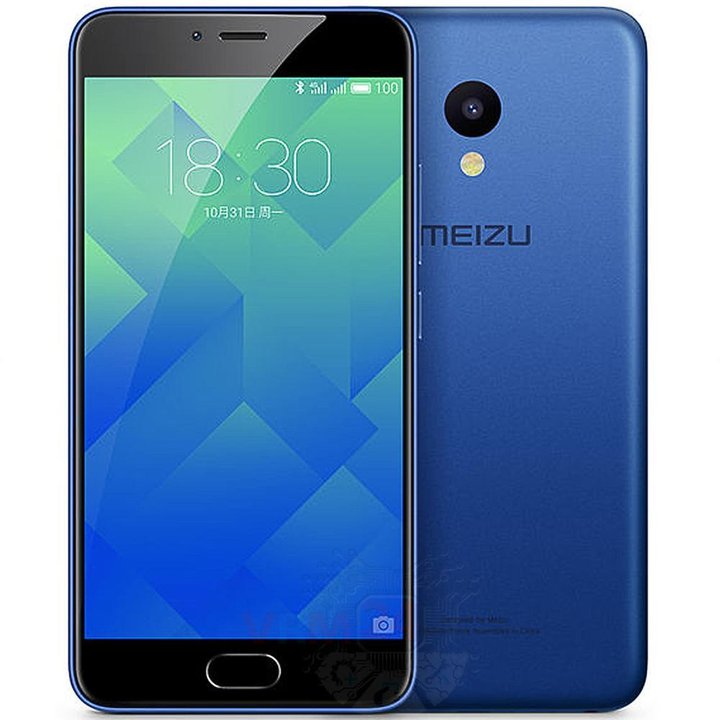

Démontage/Réparation de l'appareil mobile Meizu M5 M611H (Meizu M5) avec la description de chaque étape et l'ensemble d'outils requis.

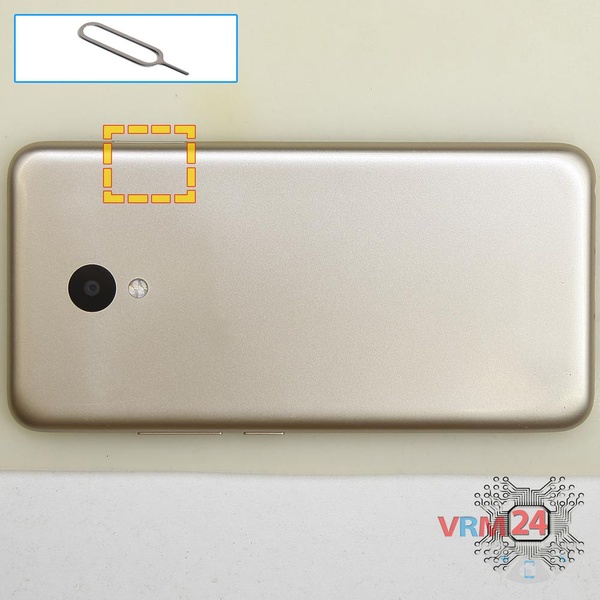

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

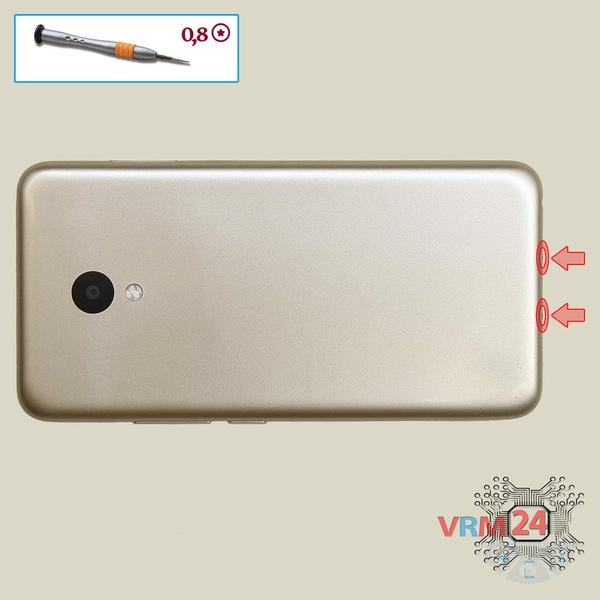

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

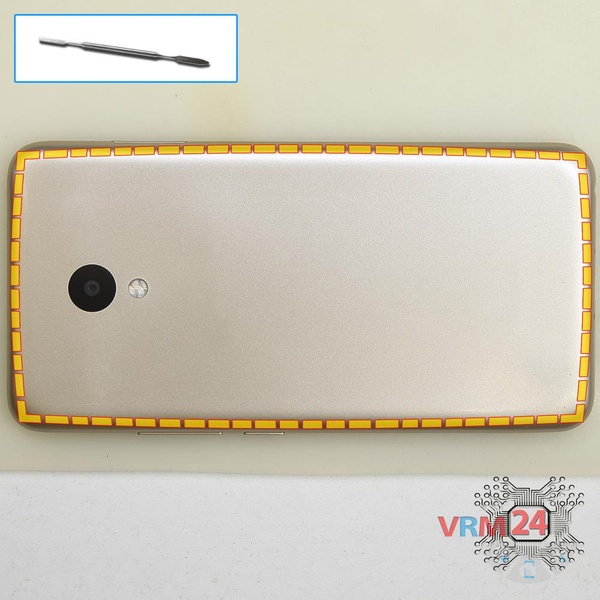

Ouvrez la coque arrière.

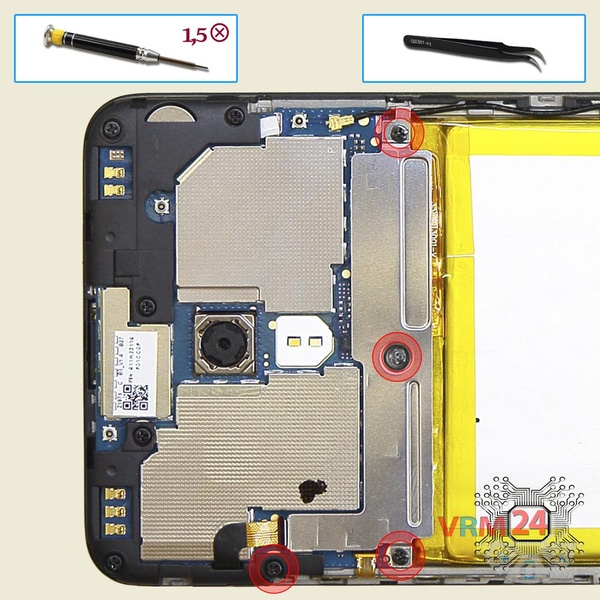

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis et retirez le support/barre plat qui maintient les connecteurs.

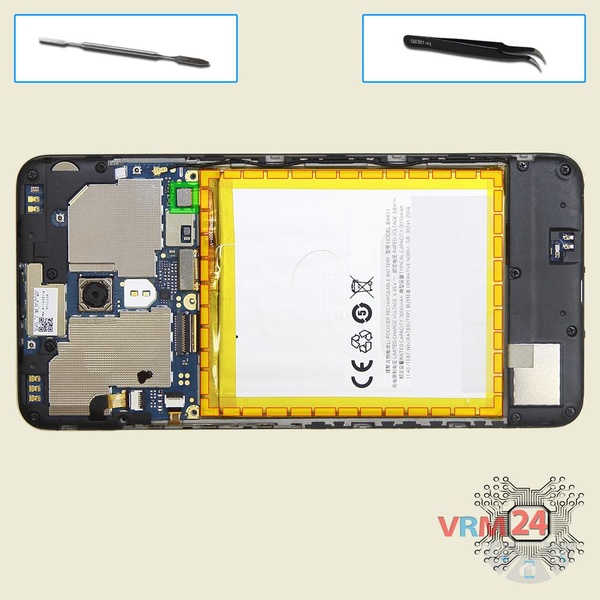

Débranchez le connecteur sur la carte mère et retirez la batterie.

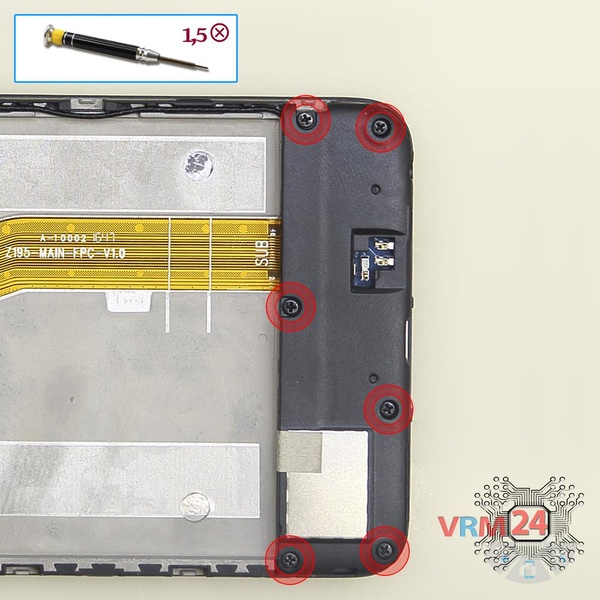

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 les boulons dans la partie inférieure.

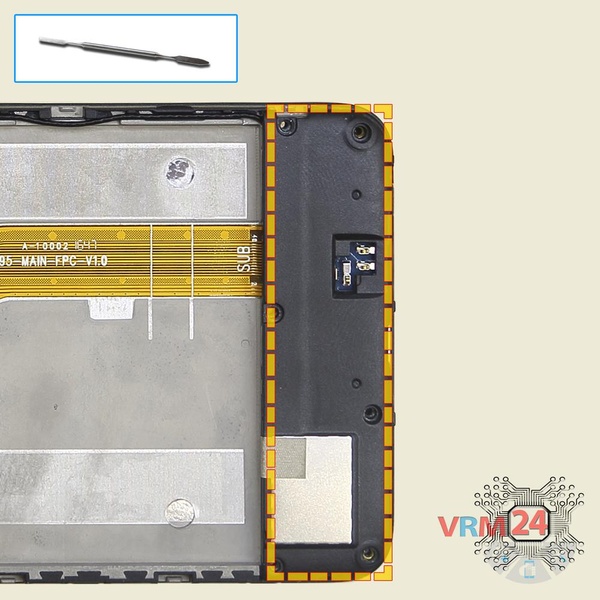

Faites levier et retirez l'ensemble buzzer (haut-parleur).

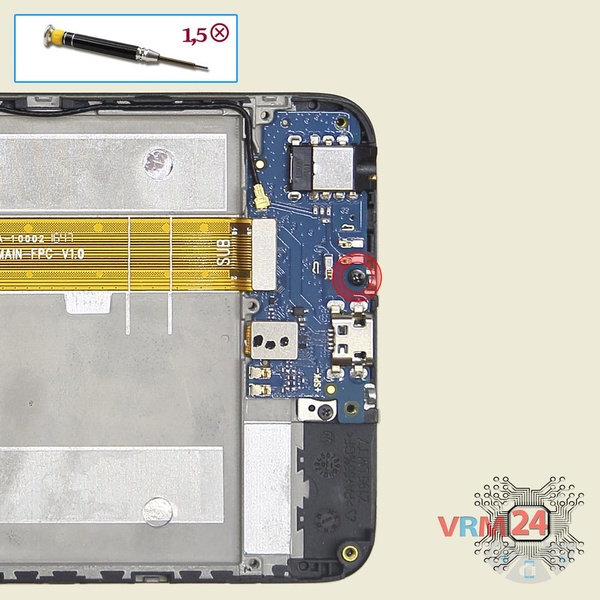

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis dans la carte mère inférieure.

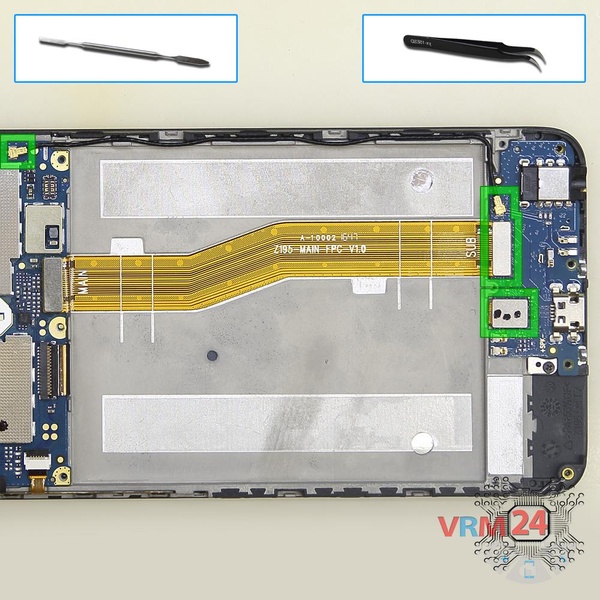

Déconnectez les connecteurs sur la carte mère inférieure et déconnectez les connecteurs & retirez le câble coaxial.

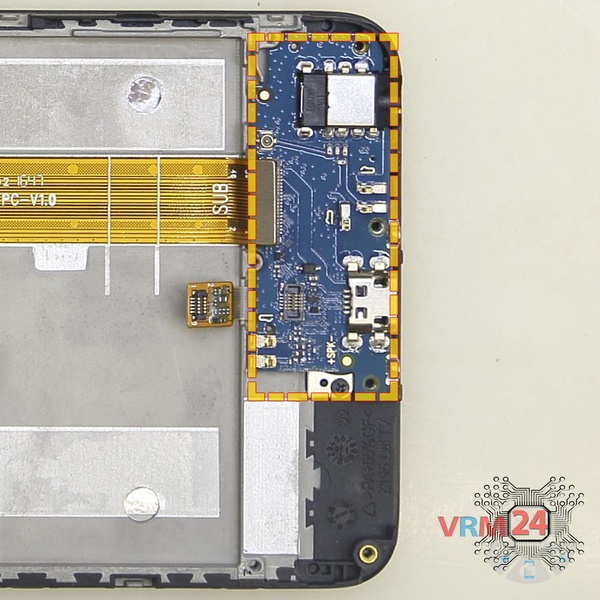

Retirez la carte mère inférieure.

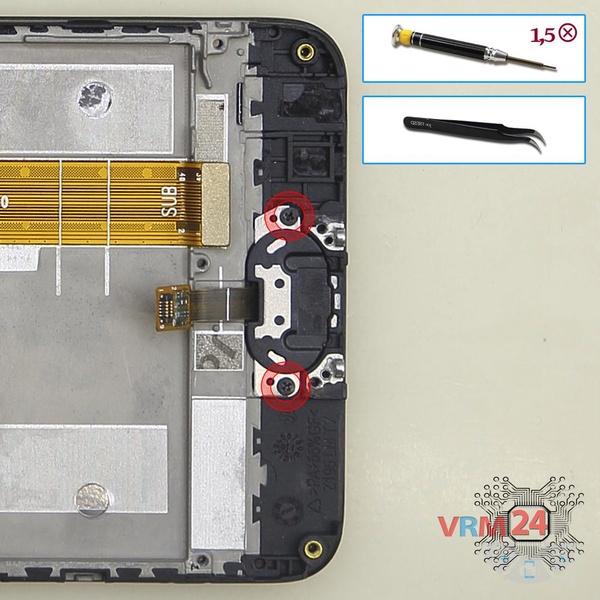

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le support & du bouton Accueil.

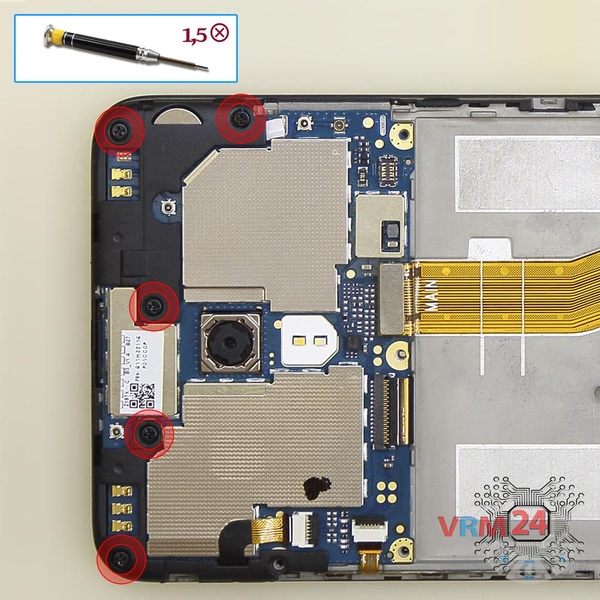

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis dans la carte mère.

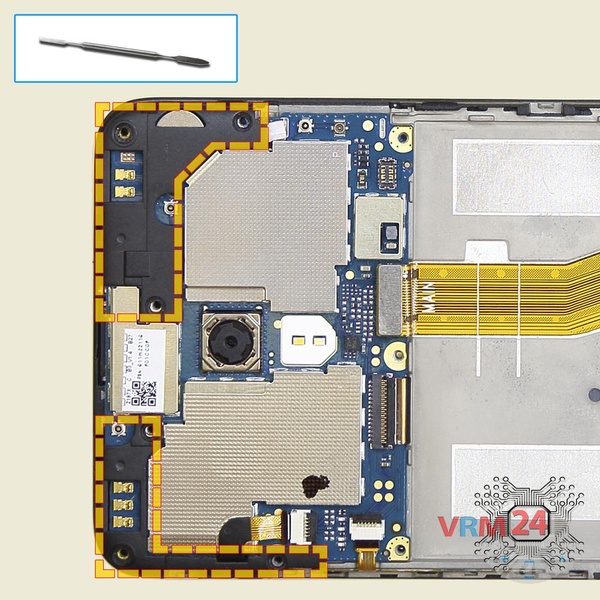

Faites levier & retirez les capots supérieurs.

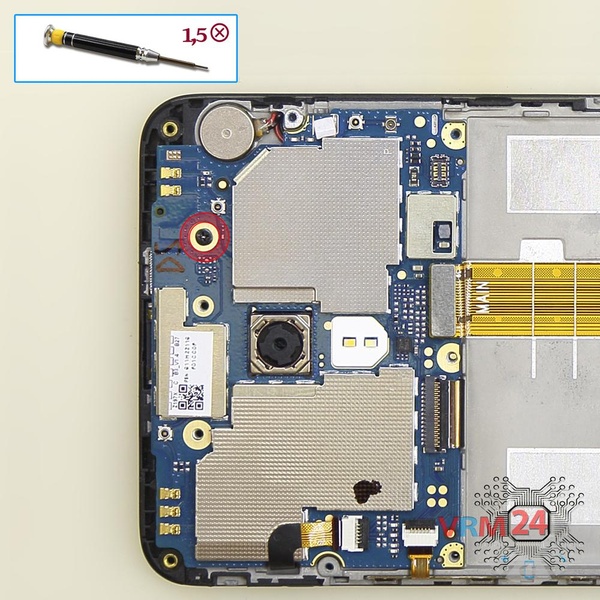

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis dans la carte mère.

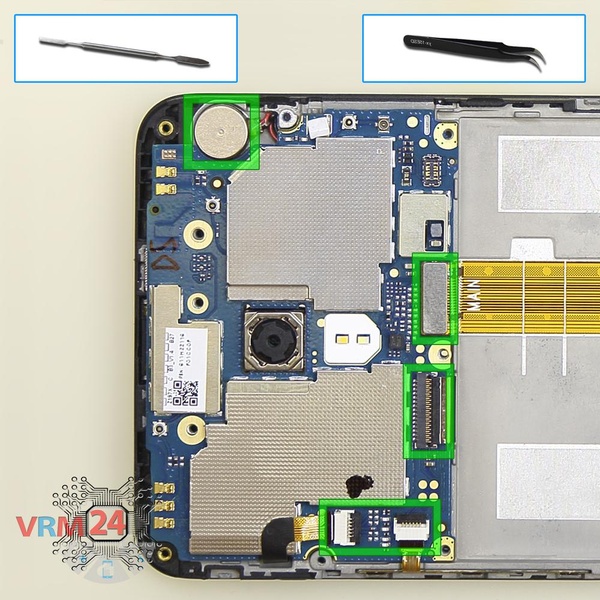

Déconnectez les connecteurs sur la carte mère et faites levier le moteur de vibration.

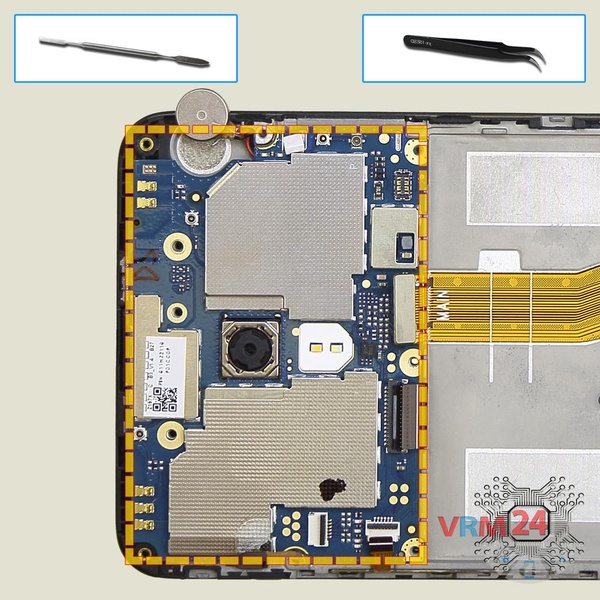

Retirez la carte mère.

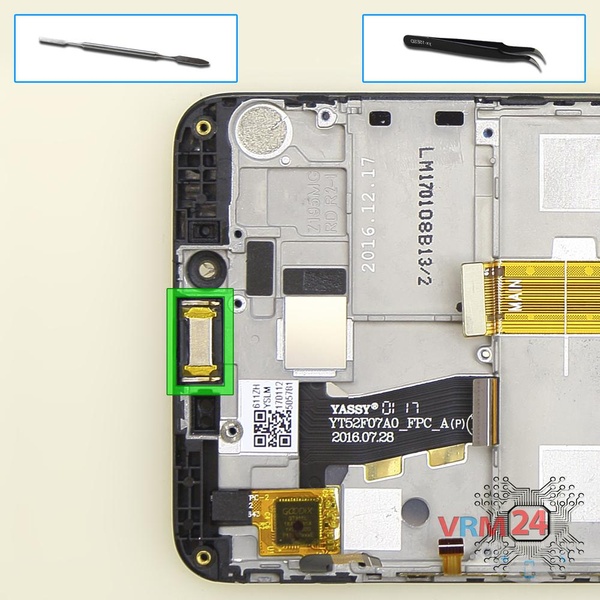

Faites levier et retirez l'écouteur (haut-parleur).

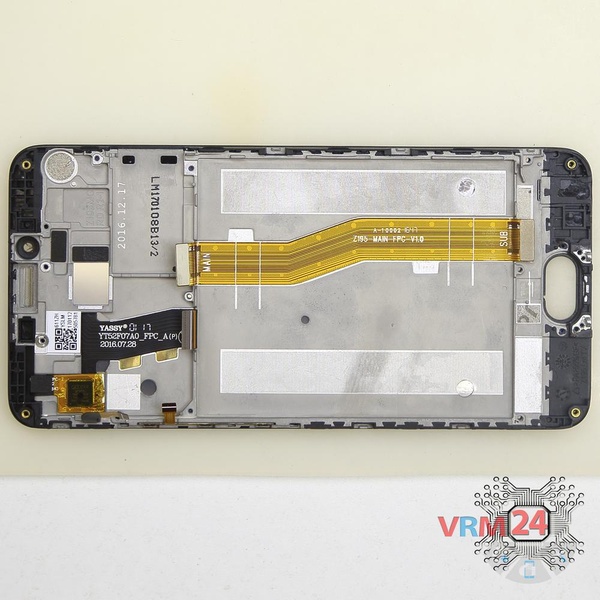

Les pièces se trouvent dans le cadre du module d'affichage.
