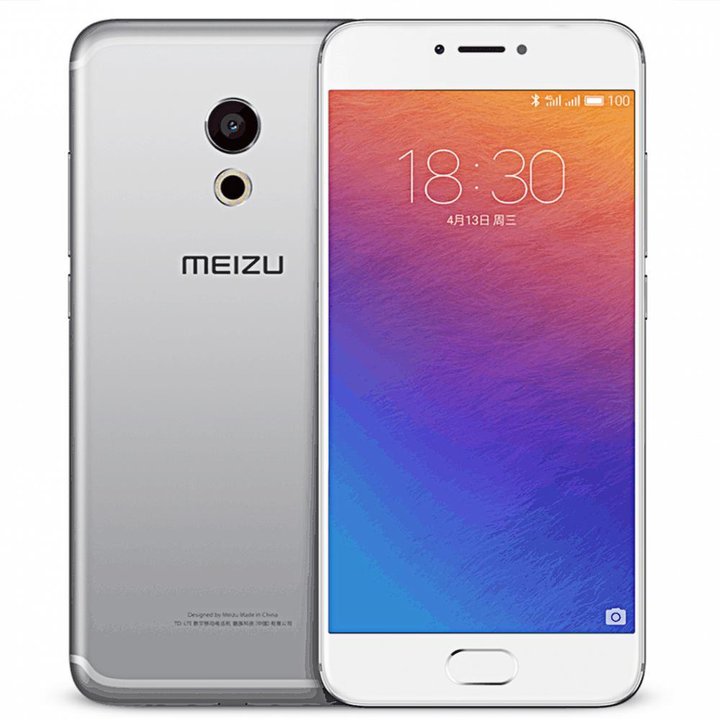

Démontage/Réparation de l'appareil mobile Meizu Pro 6 M570H (Meizu Pro 6 (M570H)) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 boulons à l'extrémité du téléphone fixant l'écran LCD.

Soulevez le module d'affichage et décollez la couche protectrice.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 boulons et retirez les supports maintenant les connecteurs.

Soulevez le module d'affichage et déconnectez les connecteurs de l'écran et de l'écran tactile, puis retirez le module d'affichage.

Retirez la couche de protection.

Déconnectez le connecteur de la batterie et retirez-la.

⚠ Avertissement !

Le connecteur n'est pas connecté directement à la carte mère, mais via le connecteur d'une nappe FFC des boutons de volume et marche/arrêt, qui est elle-même connectée à la carte de circuit imprimé.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 4 vis dans la carte mère inférieure.

Déconnectez le connecteur sur la partie inférieure avec le buzzer (haut-parleur) et retirez-le.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

À l'aide d'un tournevis (hex T4), dévissez les 4 boulons.

Retirez le cadre/support.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis.

Retirez le cadre/support.

Retirez la carte mère.

Pièces dans le châssis du module d'affichage.
