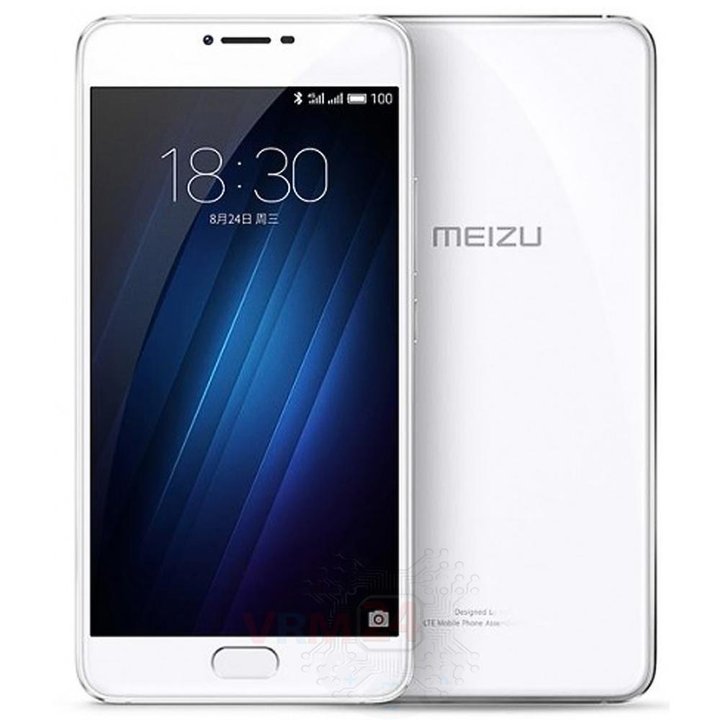

Démontage/Réparation de l'appareil mobile Meizu U20 U685Q (Meizu U20) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 12 vis.

Faites levier et retirez le cadre.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 10 vis dans la partie inférieure.

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Déconnectez les connecteurs et retirez le câble coaxial.

Séparez la batterie du châssis.

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Déconnectez les connecteurs de la carte mère et soulevez le moteur de vibration.

Retirez la carte mère.

Retirez la prise/casque jack.

Déconnectez le connecteur sur la carte mère inférieure et retirez-le.

Retirez le bouton Home.

Faites levier et retirez l'écouteur (haut-parleur).

Les pièces se trouvent dans le cadre du module d'affichage.
