Démontage/Réparation de l'appareil mobile Meizu M6 Note M721H (Meizu M6 Note) avec la description de chaque étape et l'ensemble d'outils requis.

13411

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

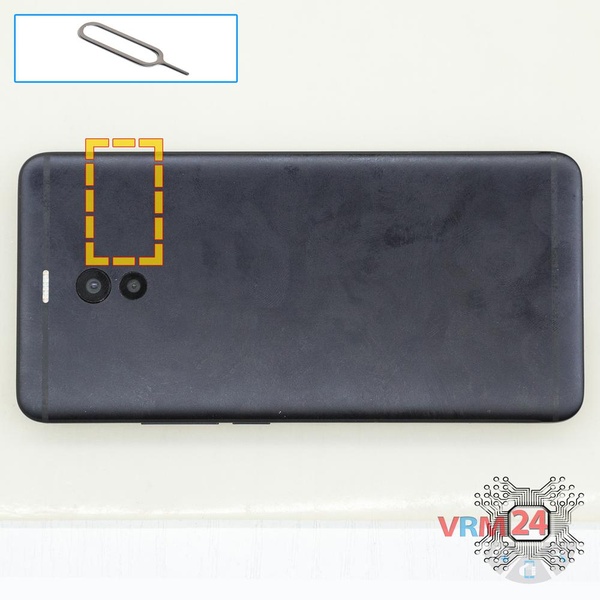

Étape 1.

Retirez les tiroirs

À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

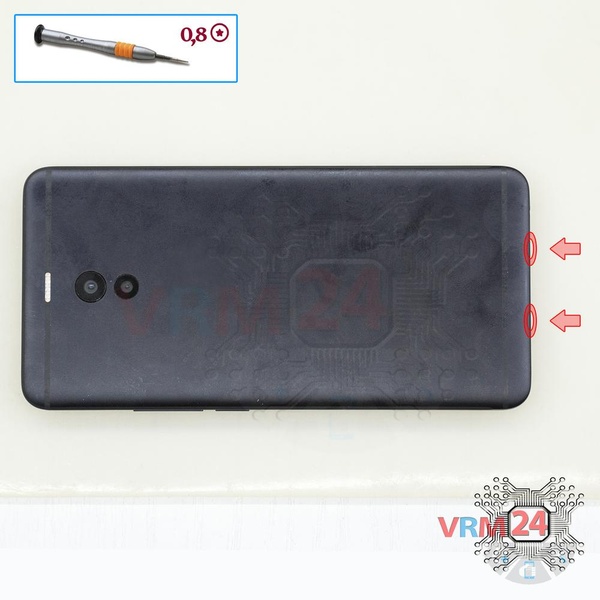

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (forme étoile 0.8mm Pentalobe), dévissez 2 boulons sur l'extrémité du téléphone.

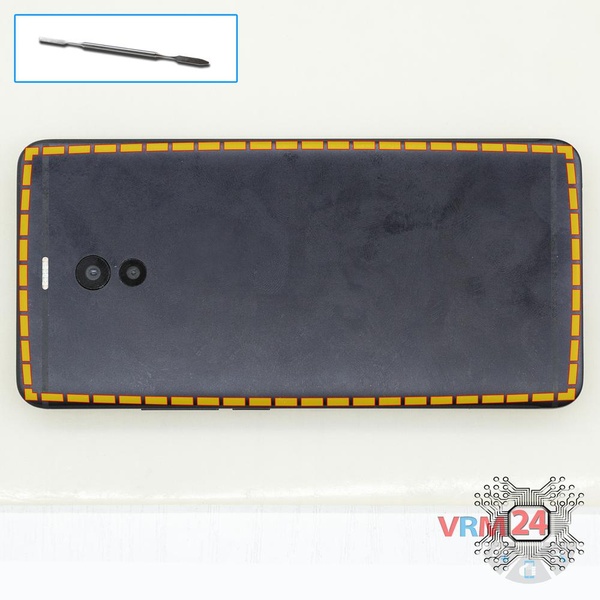

Étape 3.

Ouvrez la coque arrière

Ouvrez la coque arrière.

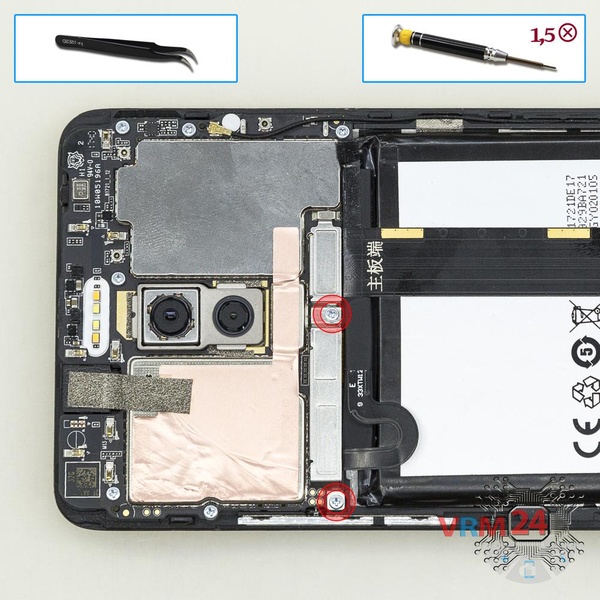

Étape 4.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez le support maintenant les connecteurs.

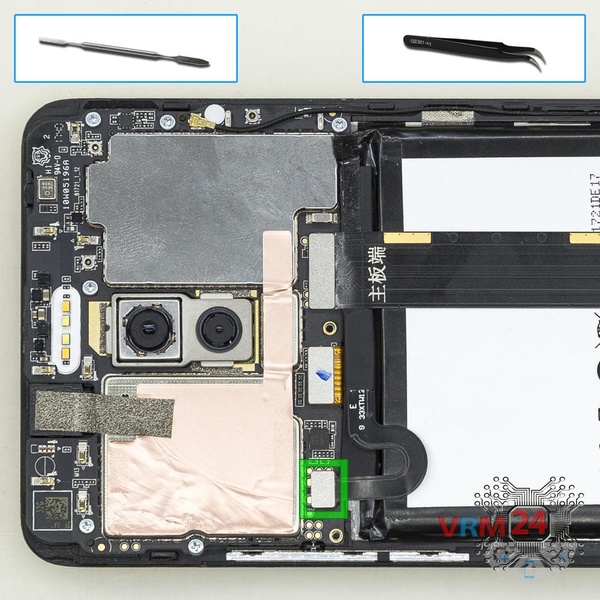

Étape 5.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis.

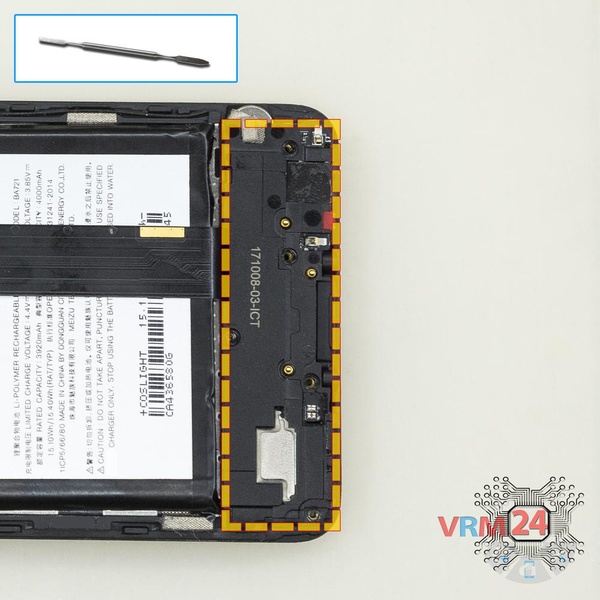

Étape 7.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

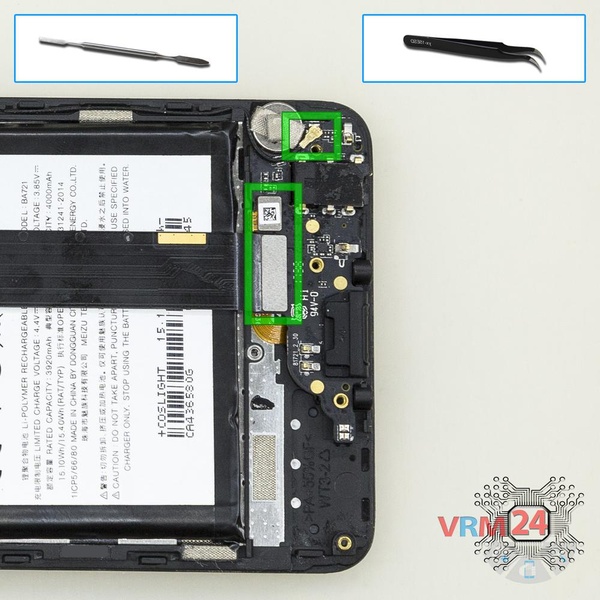

Étape 8.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

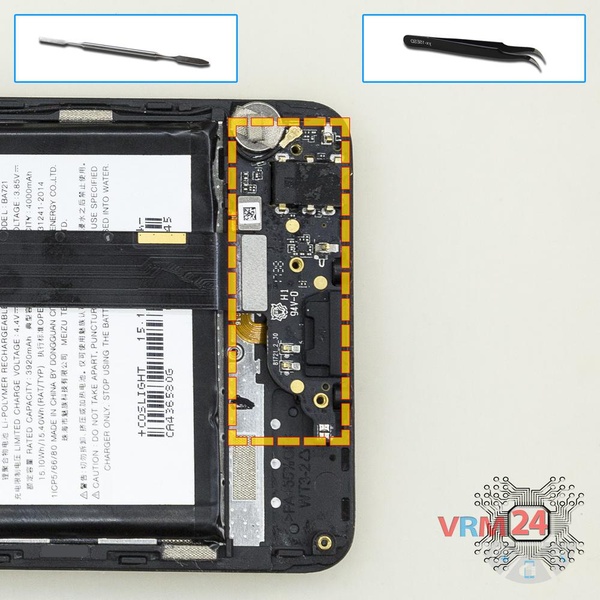

Étape 9.

Retirez la carte mère

Retirez la carte mère.

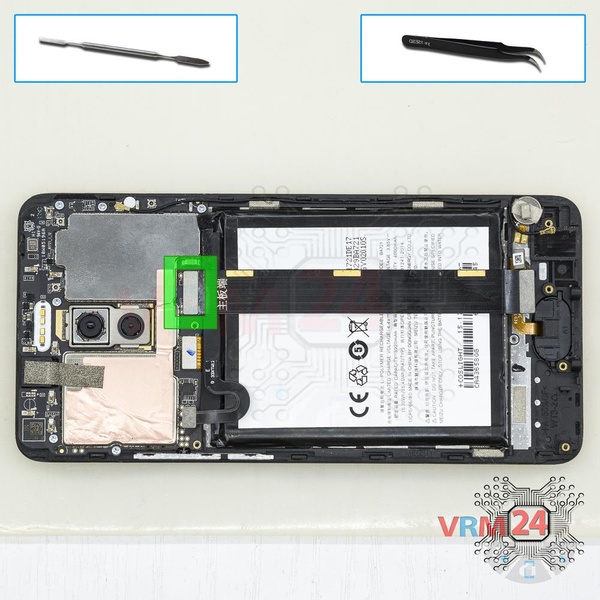

Étape 10.

Retirez la nappe d'interconnexion

Soulevez le connecteur et retirez la nappe inter-cartes.

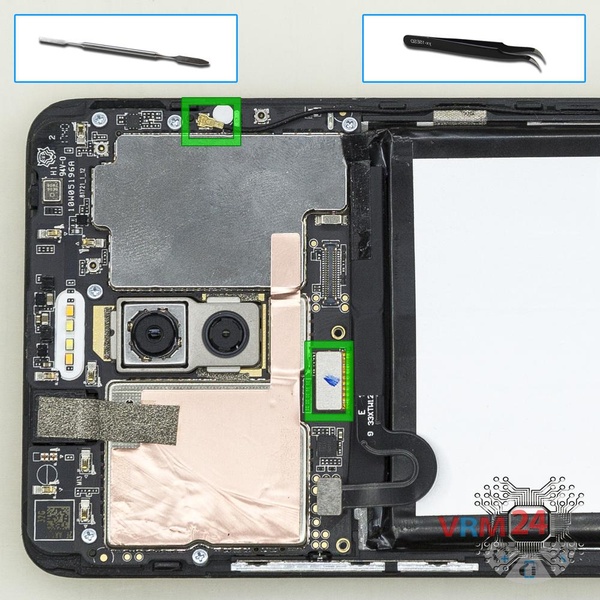

Étape 11.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

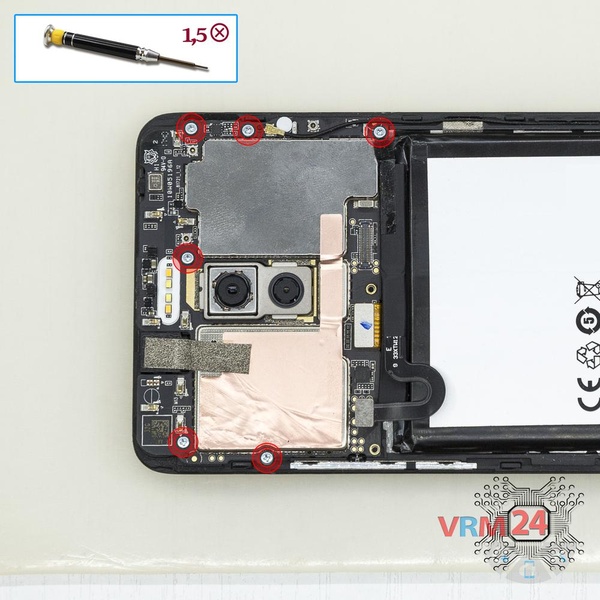

Étape 12.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 boulons dans la carte PCB.

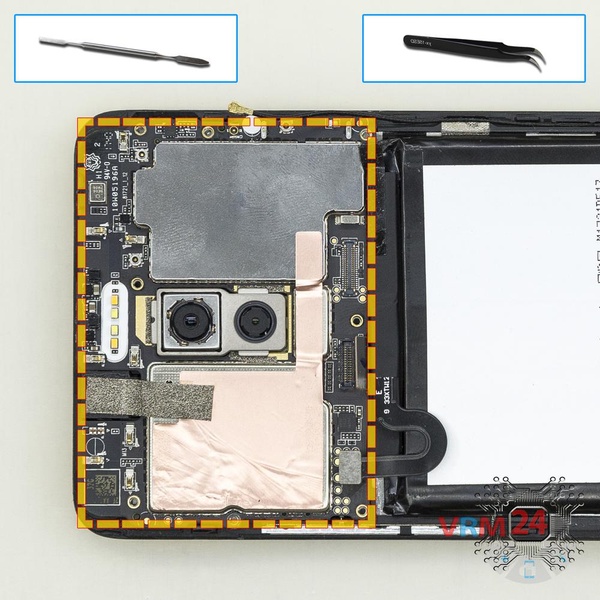

Étape 13.

Retirez la carte mère

Retirez la carte mère.

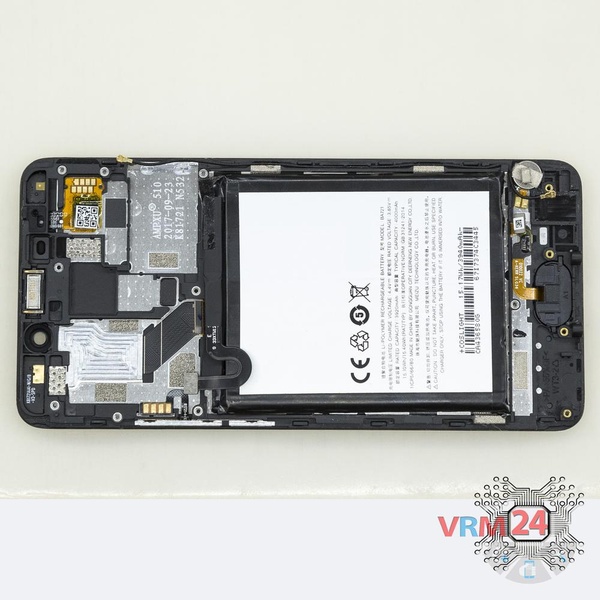

Étape 14.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 8 minutes. Ce guide convient à tous les modèles Meizu M6 Note M721H or Мейзу М6 Нот commercialisés dans différents pays.

#instructions #Meizu #Meizu M6 Note M721H

Instructions de démontage détaillées du Meizu M6 Note M721H en vidéo, réalisées par notre centre de réparation et service mobile :
