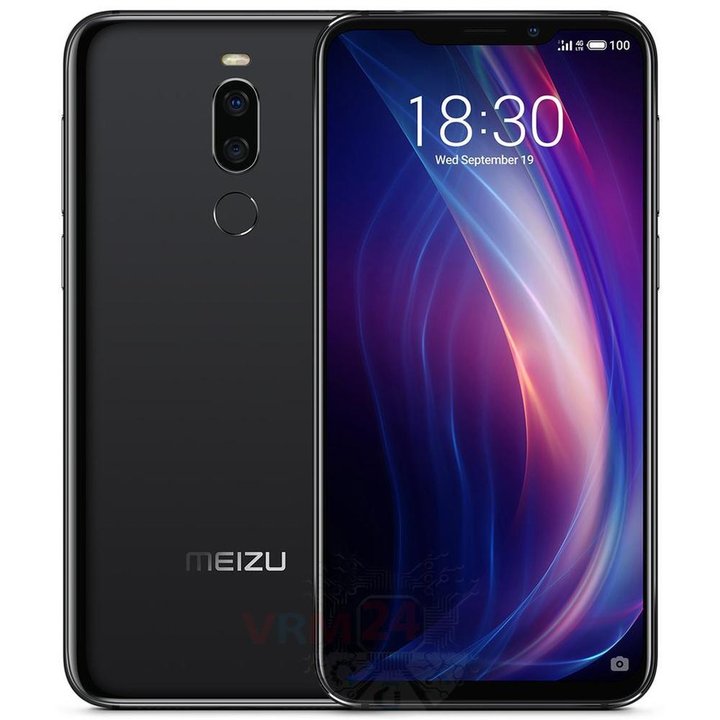

Démontage/Réparation de l'appareil mobile Meizu X8 M852H (Meizu X8) avec la description de chaque étape et l'ensemble d'outils requis.

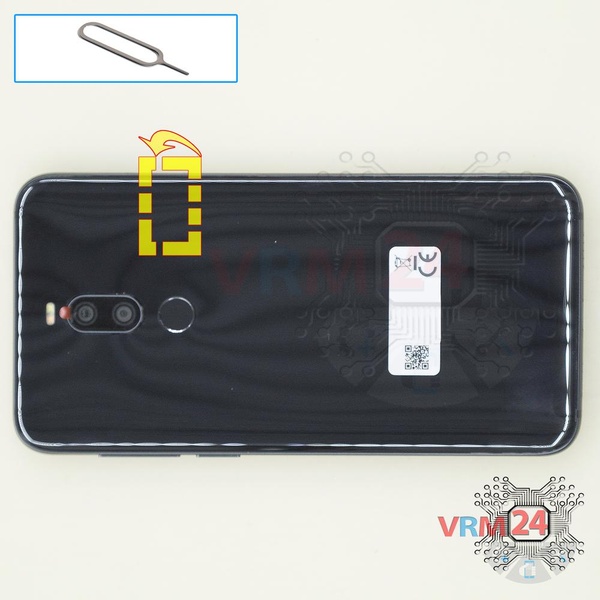

À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

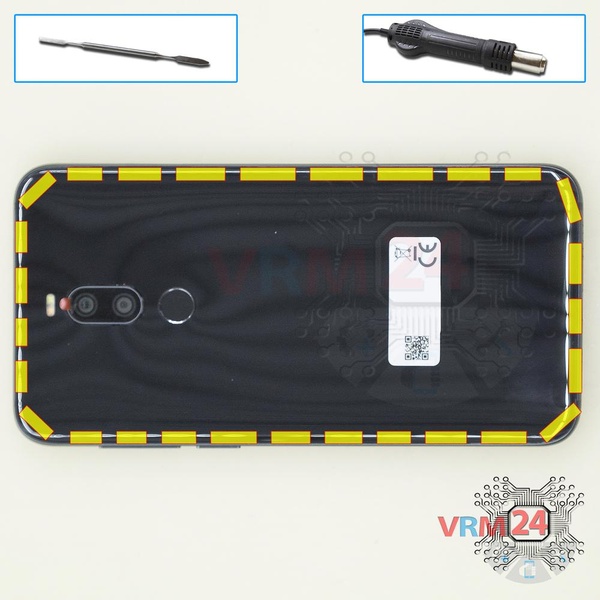

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

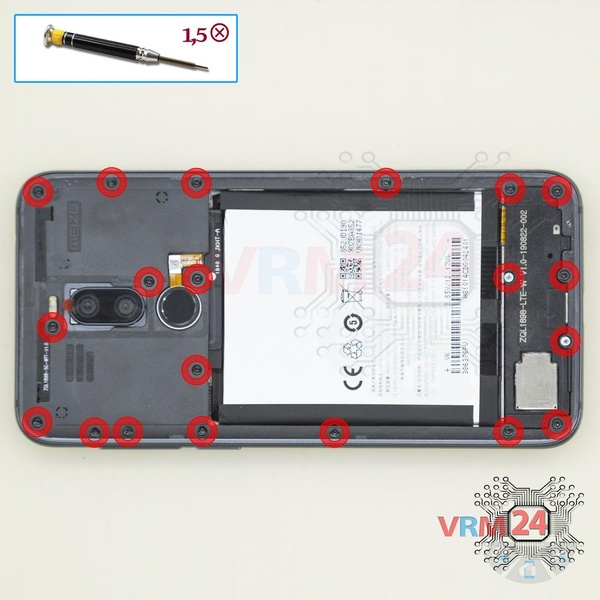

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 20 vis dans le châssis du téléphone.

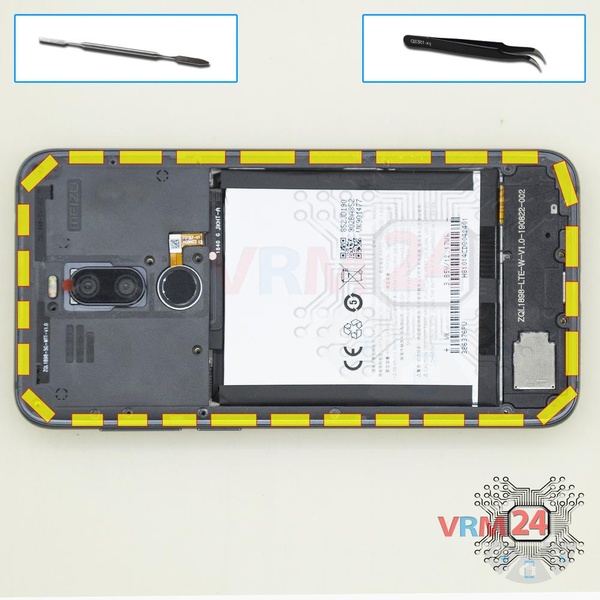

Soulevez le capteur d'empreintes digitales, redressez le câble et séparez le châssis intermédiaire.

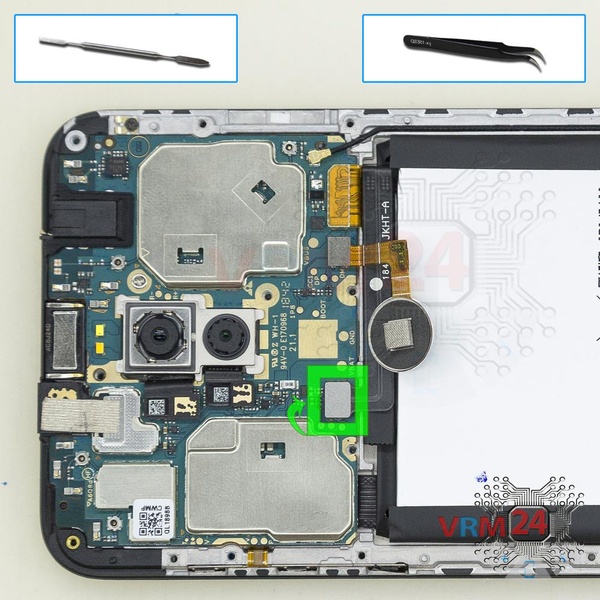

Déconnectez le connecteur de la batterie. Le modèle de batterie du Meizu X8 est BA852.

⚠ Avertissement !

Nous vous recommandons fortement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

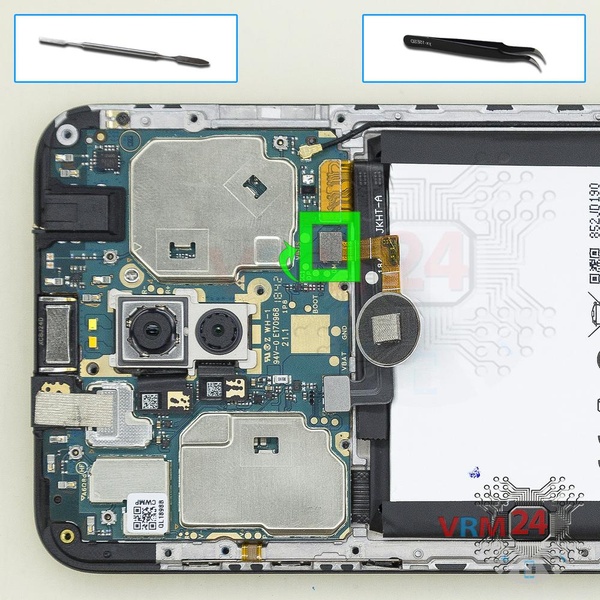

Soulevez le connecteur et retirez le capteur d'empreintes digitales.

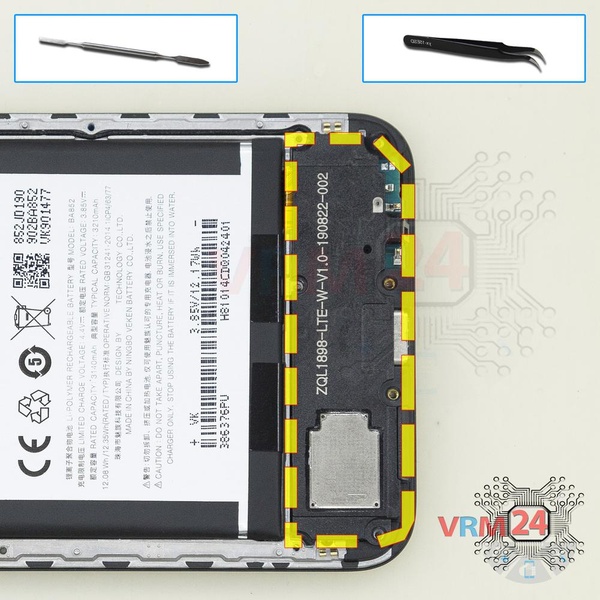

Soulevez et retirez l'ensemble du buzzer (haut-parleur).

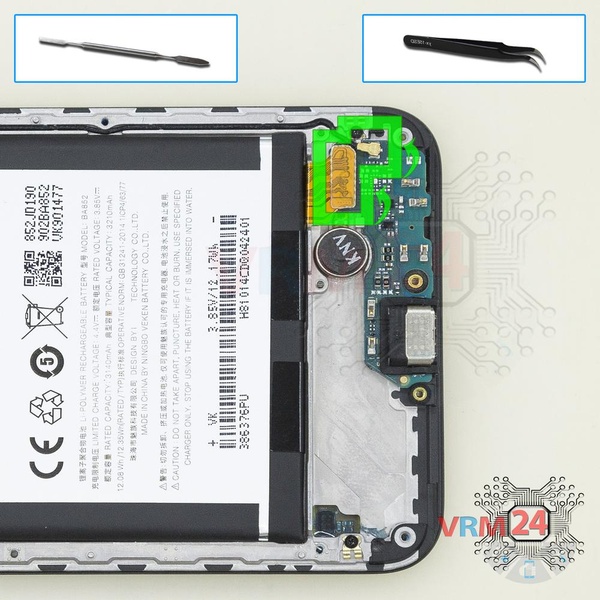

Déconnectez les connecteurs sur la carte fille.

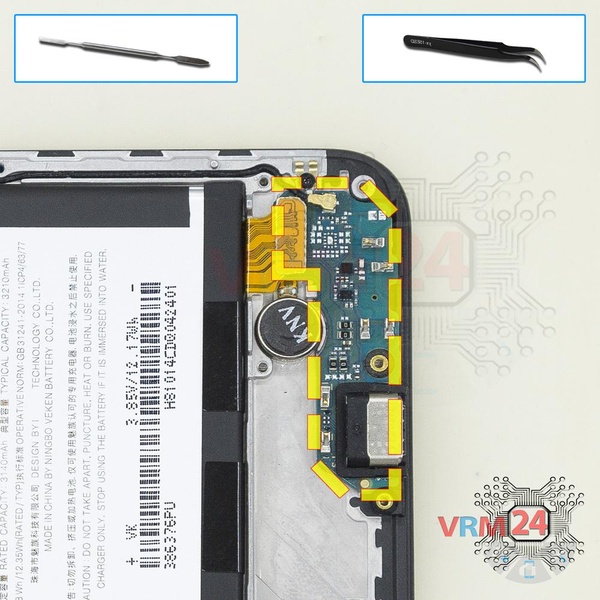

Retirez la carte fille, également appelée carte secondaire.

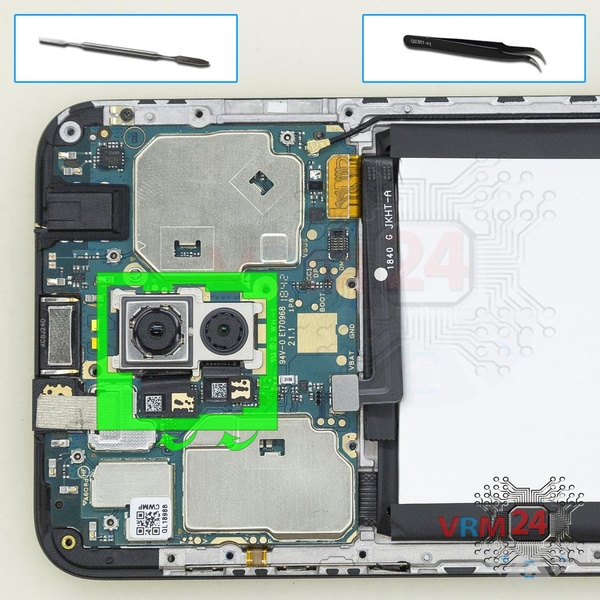

Déconnectez les connecteurs sur la carte mère et retirez l'ensemble des deux caméras arrière.

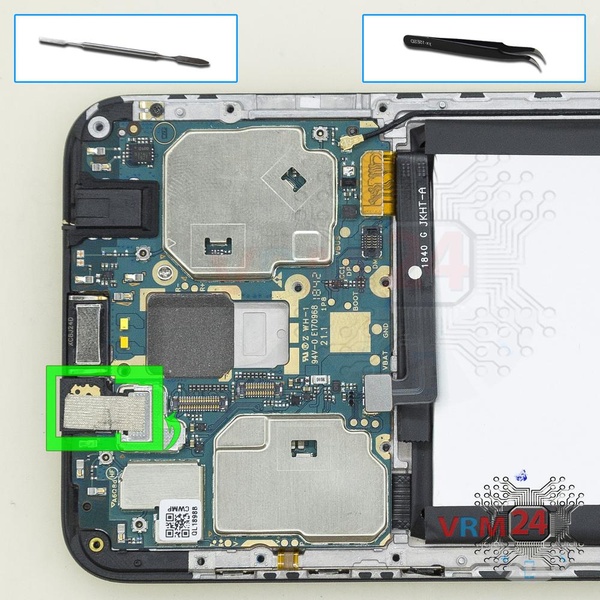

Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).

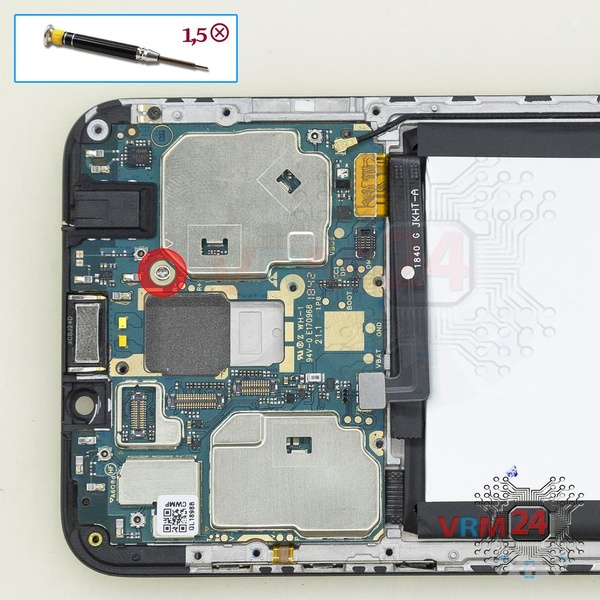

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon sur la carte mère.

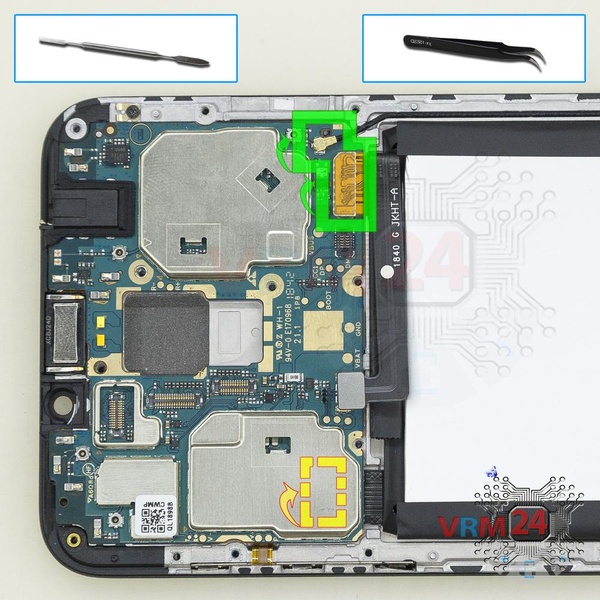

Débranchez les connecteurs sur la carte mère.

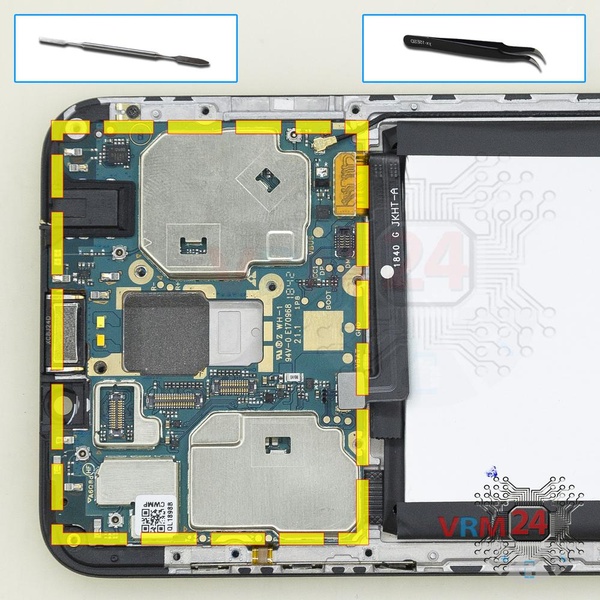

Retirez la carte mère.

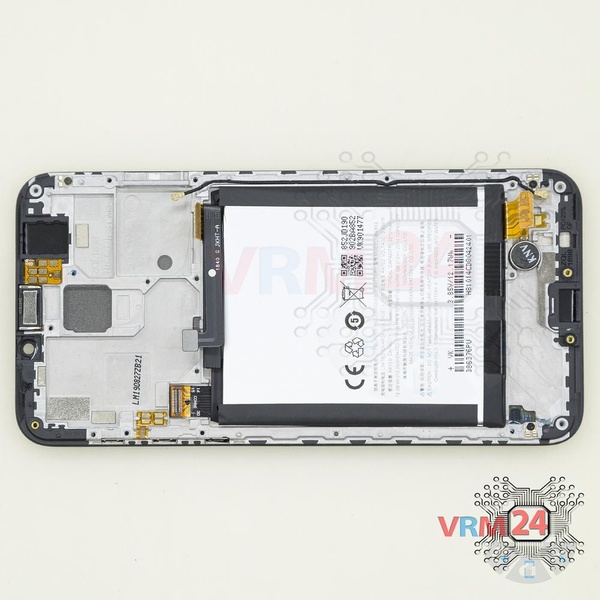

Les pièces se trouvent dans le cadre du module d'affichage.
