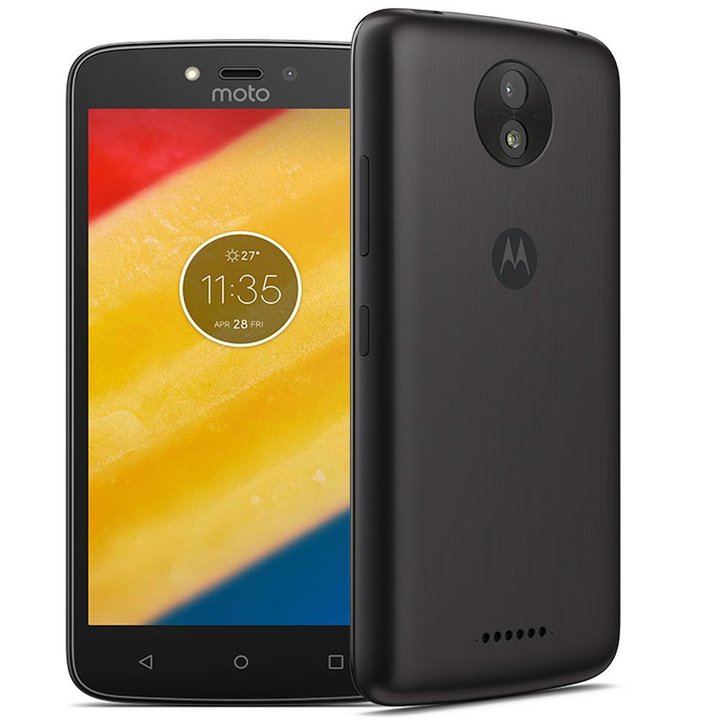

Démontage/Réparation de l'appareil mobile Motorola Moto C Plus XT1723 (Motorola XT1723) avec la description de chaque étape et l'ensemble d'outils requis.

6203

Vues

—

Partager

8

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis dans la partie supérieure.

Ouvrez la coque arrière

Étape 4.

Ouvrez la coque arrière

Faites levier et retirez le capot supérieur.

Dévissez les vis

Étape 5.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis dans la partie inférieure.

Retirez le haut-parleur

Étape 6.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Retirez la carte fille

Étape 7.

Retirez la carte fille

Déconnectez les connecteurs de la carte mère inférieure et retirez-la.

Retirez la caméra arrière

Étape 8.

Retirez la caméra arrière

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

Dévissez les vis

Étape 9.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Déconnectez les connecteurs

Étape 10.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

Retirez la carte mère

Étape 11.

Retirez la carte mère

Retirez la carte mère.

Dans le cadre de l'écran est resté

Étape 12.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 8 minutes. Ce guide convient à tous les modèles Motorola Moto C Plus XT1723 or Motorola XT1723 commercialisés dans différents pays.
#instructions #Motorola #Motorola Moto C Plus XT1723
Instructions de démontage détaillées du Motorola Moto C Plus XT1723 en vidéo, réalisées par notre centre de réparation et service mobile :
