Démontage/Réparation de l'appareil mobile OnePlus 7T avec la description de chaque étape et l'ensemble d'outils requis.

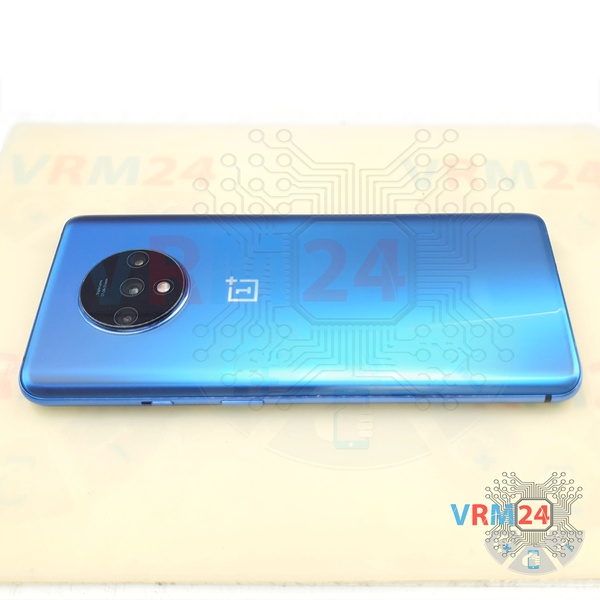

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

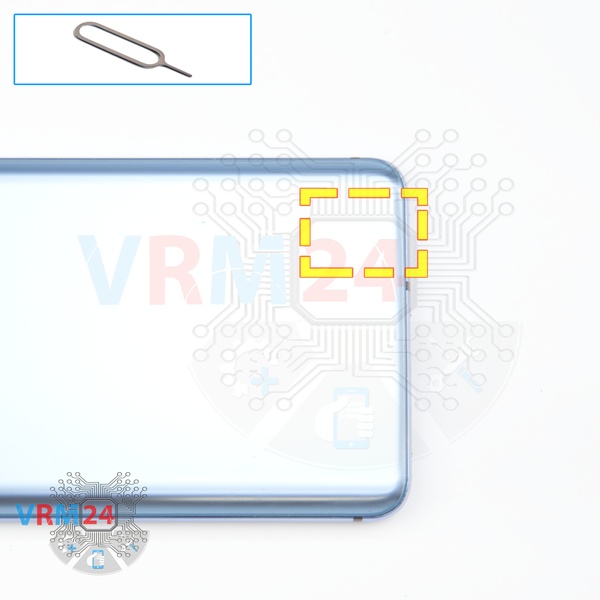

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

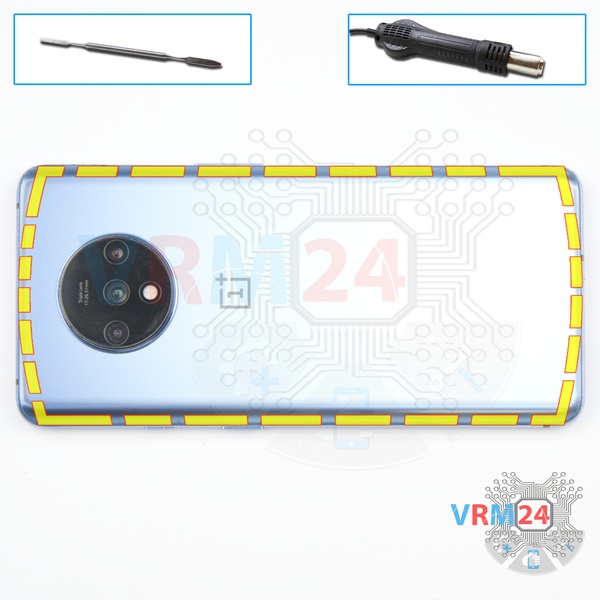

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

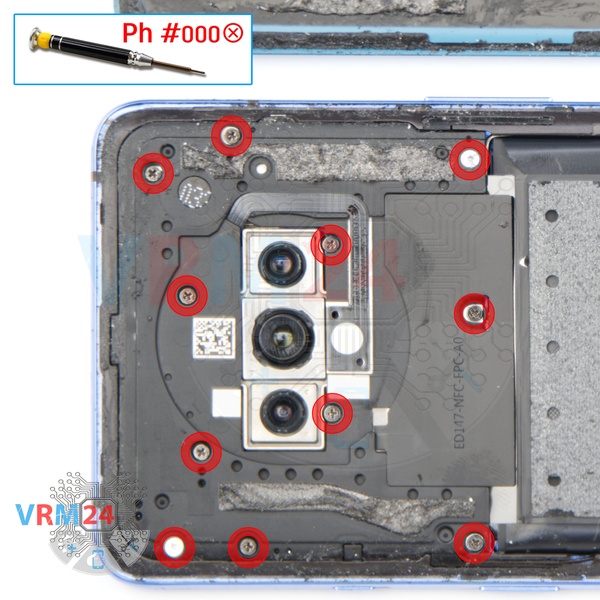

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 vis.

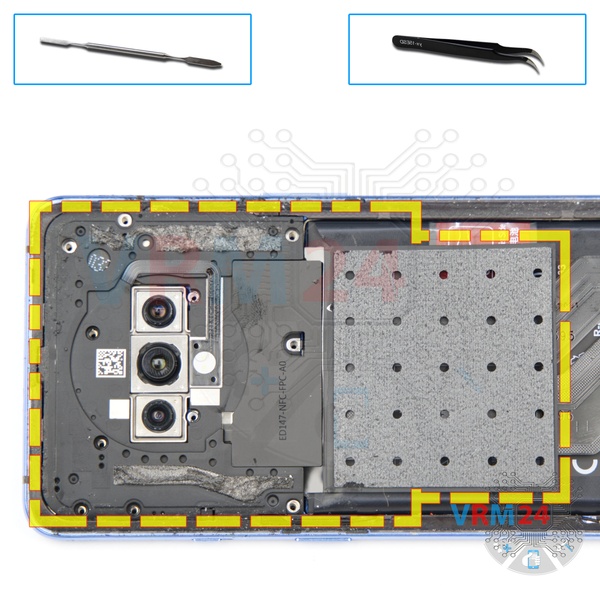

Détachez délicatement le cache dissimulant la carte mère.

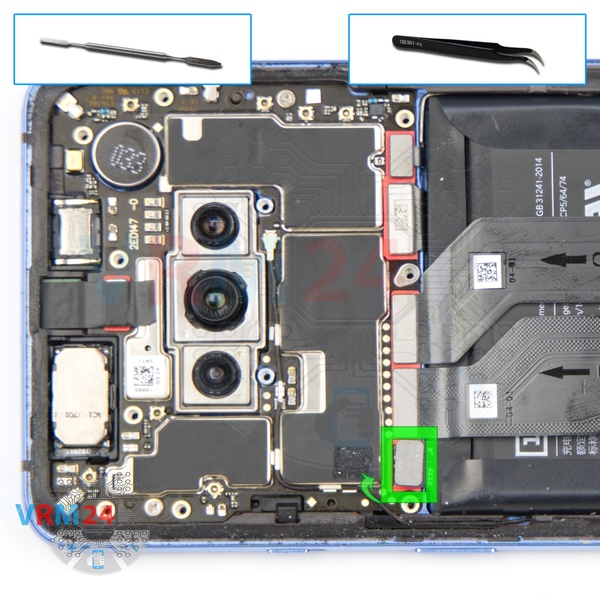

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle OnePlus 7T possède une batterie BLP743 d'une capacité de 3800 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Essayez également de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

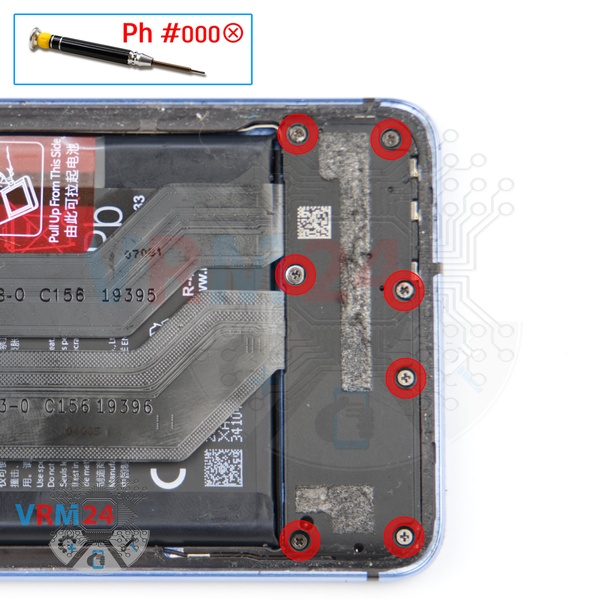

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez 7 vis.

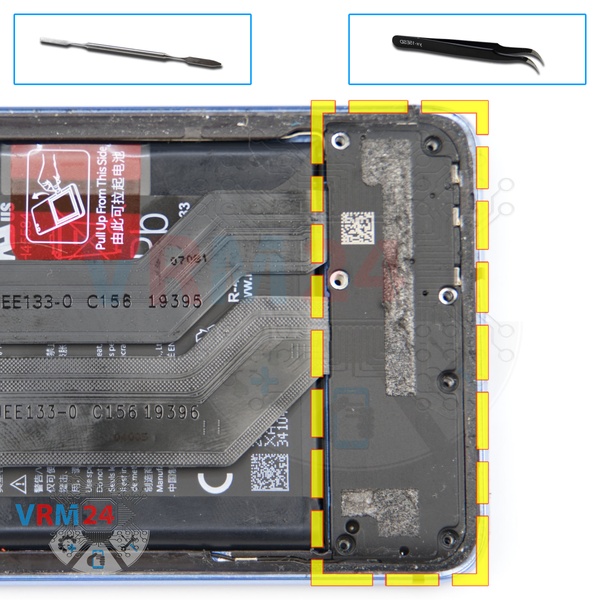

Retirez l'ensemble haut-parleur avec les antennes.

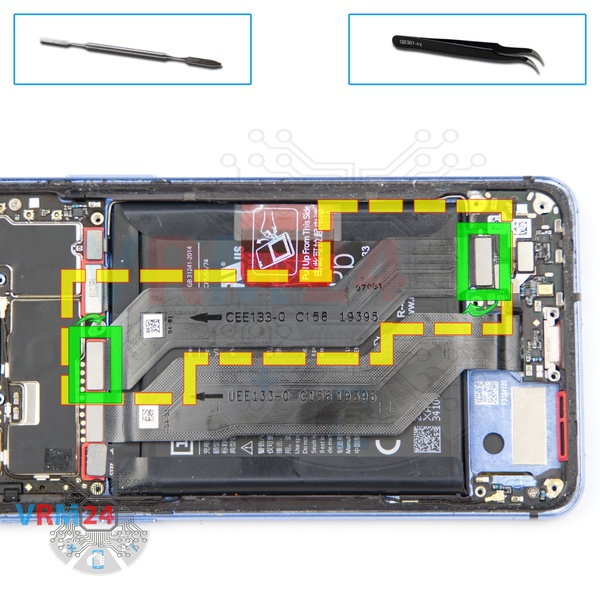

Avec précaution, de préférence par le bord, débranchez les connecteurs et retirez la nappe inter-cartes reliant la carte mère à la carte fille (aussi appelée sous-carte).

⚠ Faites attention en retirant les nappes des connecteurs. Les nappes sont assez fines et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur la nappe FFC (nappe plate flexible) indique sa position correcte.

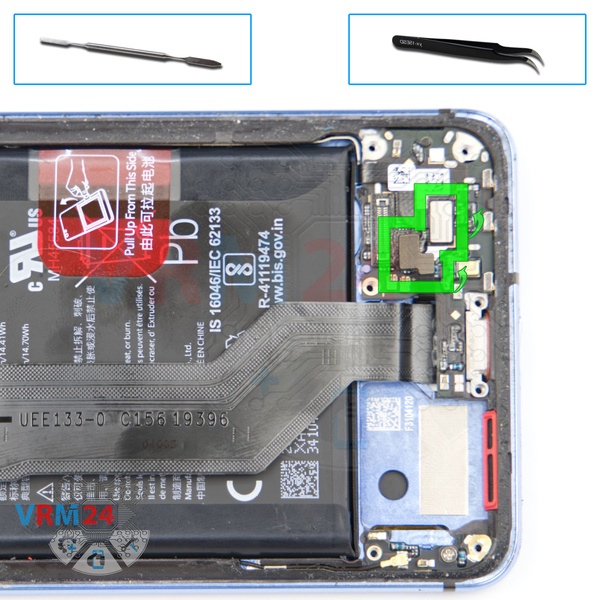

Débranchez les connecteurs du câble inter-cartes de l'écran secondaire et du câble du capteur d'empreintes sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu. Les connecteurs sont assez fragiles et cassent facilement, ou le câble sort de son extrémité (cosse).

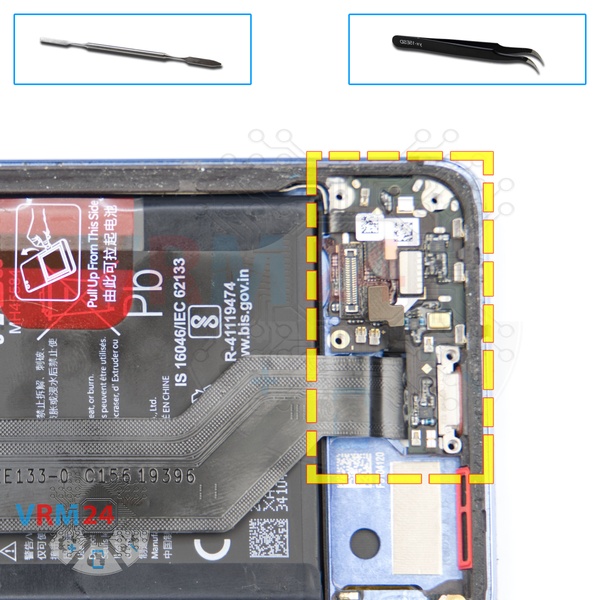

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

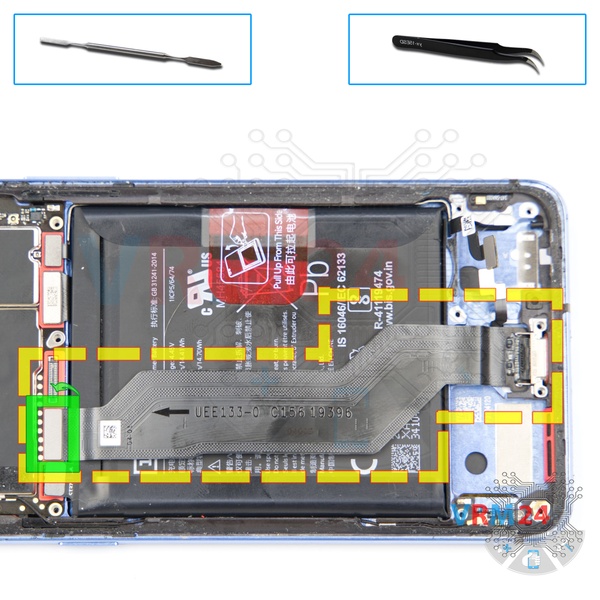

Soulevez le connecteur et retirez le câble avec le port de charge.

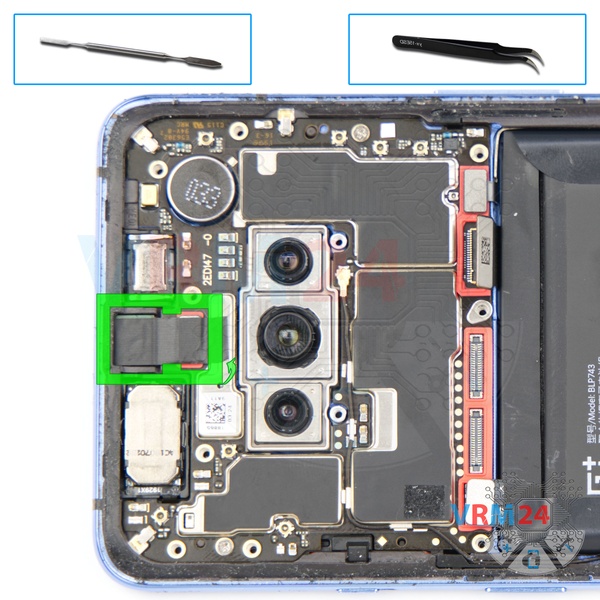

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

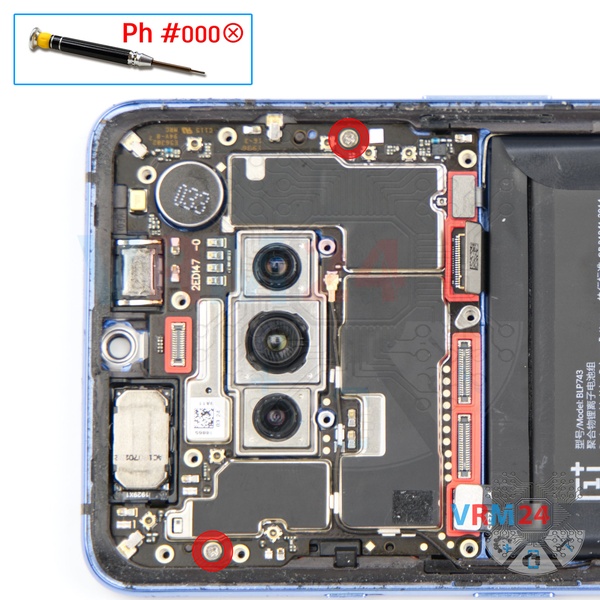

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis fixant la carte mère.

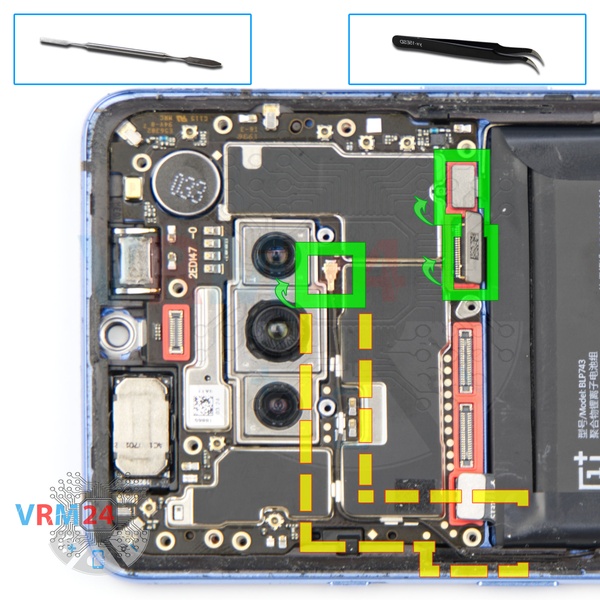

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial.

Le câble coaxial est fixé à la carte mère, soyez donc prudent.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

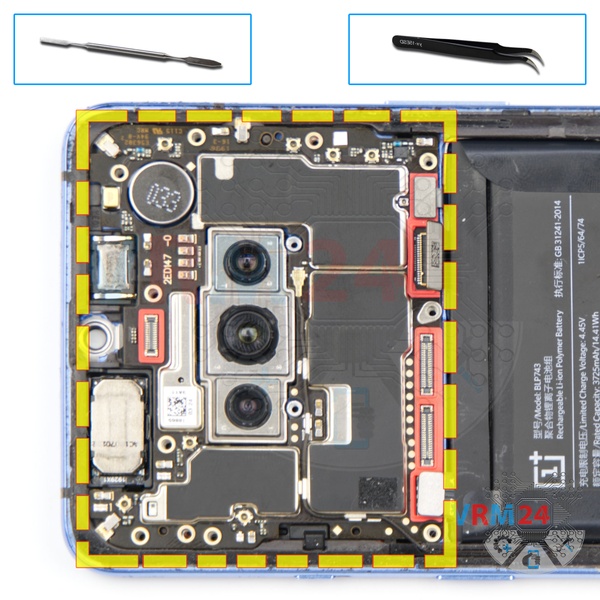

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

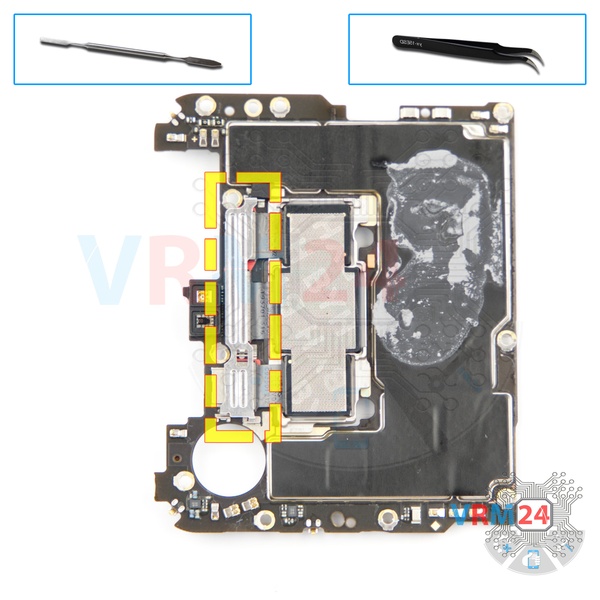

Retirez délicatement le support fixant les connecteurs des caméras.

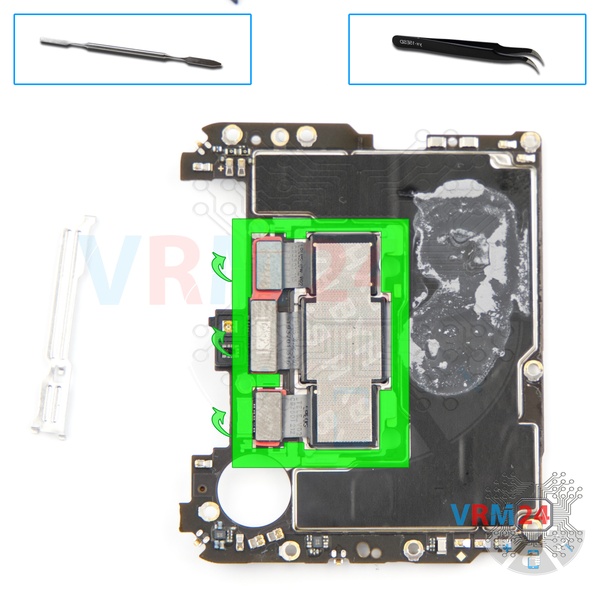

Faites levier sur les connecteurs et retirez l'ensemble des trois caméras arrière.
