HTC Desire 620G
HTC Desire 620G
Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса HTC Desire 620G (ХТС Дезайр 620Г) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать HTC Desire 620G, Шаг 1/1 Как разобрать HTC Desire 620G, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать HTC Desire 620G, Шаг 2/1 Как разобрать HTC Desire 620G, Шаг 2/2

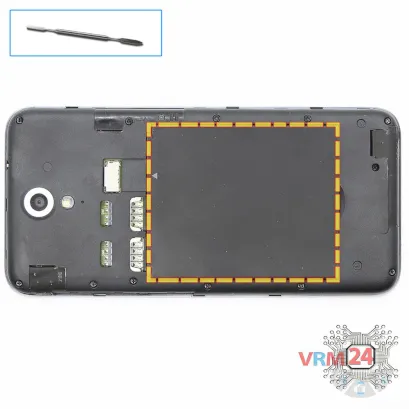

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать HTC Desire 620G, Шаг 3/1 Как разобрать HTC Desire 620G, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Как разобрать HTC Desire 620G, Шаг 4/1 Как разобрать HTC Desire 620G, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать HTC Desire 620G, Шаг 5/1 Как разобрать HTC Desire 620G, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате.

Как разобрать HTC Desire 620G, Шаг 6/1 Как разобрать HTC Desire 620G, Шаг 6/2 Как разобрать HTC Desire 620G, Шаг 6/3

Шаг 6.

Отсоединяем коннекторы на нижней печатной плате и вынимаем ее.

Как разобрать HTC Desire 620G, Шаг 7/1 Как разобрать HTC Desire 620G, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.

Как разобрать HTC Desire 620G, Шаг 8/1 Как разобрать HTC Desire 620G, Шаг 8/2

Шаг 8.

Отсоединяем коннектор на печатной плате и снимаем камеру.

Как разобрать HTC Desire 620G, Шаг 9/1 Как разобрать HTC Desire 620G, Шаг 9/2 Как разобрать HTC Desire 620G, Шаг 9/3

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать HTC Desire 620G, Шаг 10/1 Как разобрать HTC Desire 620G, Шаг 10/2

Шаг 10.

Переворачиваем основную печатную плату, отсоединяем коннектор и вынимаем ее.

Как разобрать HTC Desire 620G, Шаг 11/1 Как разобрать HTC Desire 620G, Шаг 11/2 Как разобрать HTC Desire 620G, Шаг 11/3

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту HTC Desire 620G от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #HTC #HTC Desire 620G
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей HTC Desire 620G — ХТС Дезайр 620Г, выпущенных для рынков разных стран.
