Разборка/Ремонт мобильного девайса Sony Xperia XA Ultra (Сони Иксперия ХА Ультра) с описанием каждого шага и необходимого набора инструментов.

Открываем крышку, скрывающую лотки для SIM-карты и карты памяти (Micro SD), и извлекаем их.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Sony Xperia XA Ultra установлен аккумулятор LIS1594ERPC емкостью 2700 мАч.

С помощью шестигранной отвертки T5 открутите шесть черных винтов, а шестигранной отверткой T3 открутите восемь маленьких серебристых винтов.

Винты разные: ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Подденьте за края. Проведите инструментом по краю, отсоедините фиксаторы и снимите среднюю крышку с дорожками и площадками для антенн. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

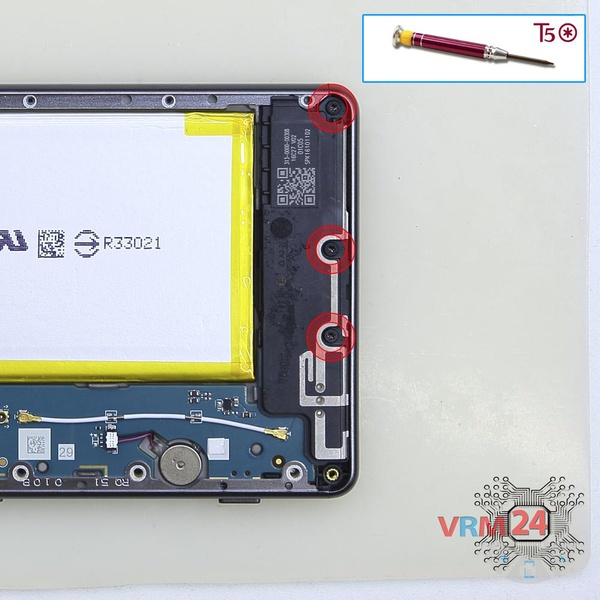

С помощью шестигранной отвертки T5 открутите три винта, удерживающие динамик.

Подденьте за край и снимите сборку динамика с антенными дорожками.

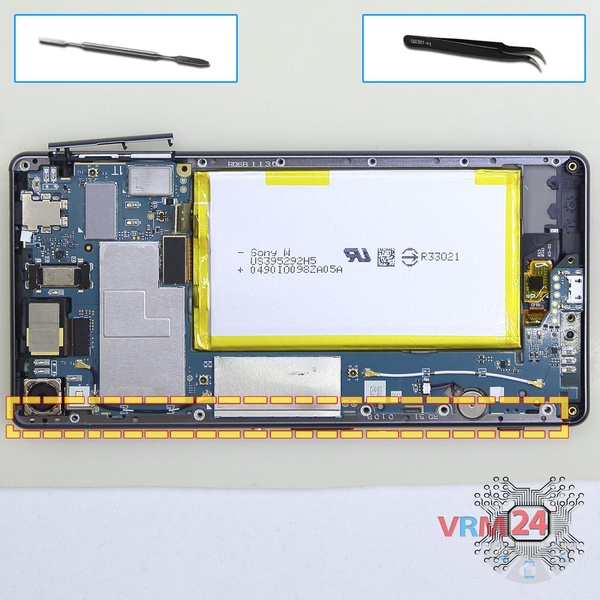

Подденьте за край и отсоедините боковую панель с клавишами для боковых кнопок.

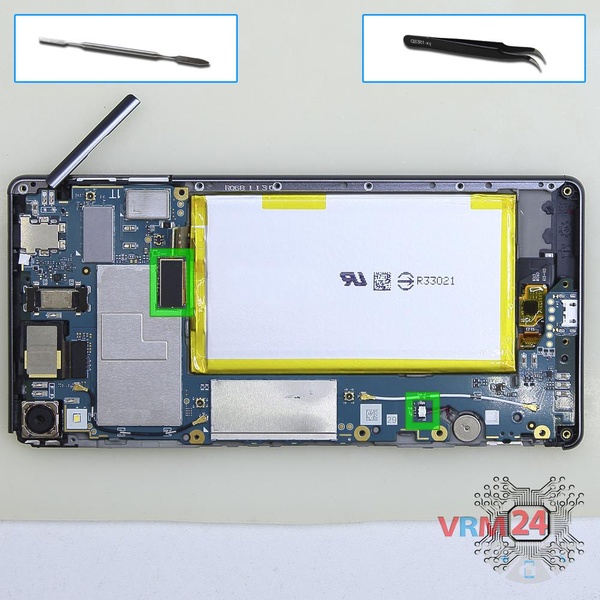

Подденьте разъемы шлейфа дисплейного модуля, вибромотора.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Подденьте за нижнюю часть и снимите основную камеру.

⚠️️ Будьте осторожны! Камера слегка приклеена.

⚠️️ Если мы подденем основную камеру посередине, мы можем сломать камеру пополам.

Подденьте за нижнюю часть и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.

Подденьте за нижнюю часть и отсоедините разговорный динамик и небольшую плату с датчиком приближения.

⚠️️ Будьте осторожны! Разговорный динамик слегка приклеен.

⚠️️ Если мы подденем динамик посередине, мы можем сломать разговорный динамик пополам.

ℹ️️ В рамке дисплея осталось: батарея.
