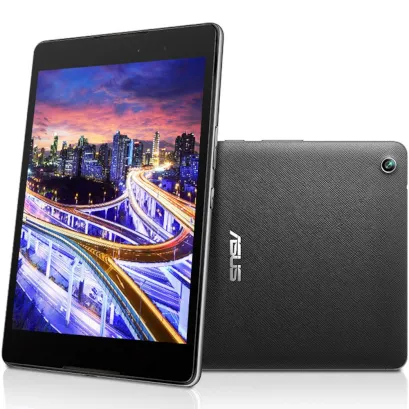

Desmontaje/Reparar del dispositivo móvil Asus ZenPad Z8 ZT581KL (Asus ZenPad Z8 Tablet ZT581KL (P008)) con la descripción de cada paso y el conjunto de herramientas requerido.

⚠️ Antes de desmontarlo, no olvide apagar su teléfono.

Con un spudger o un pico de plástico, con cuidado, alrededor del borde, separe los clips de la cubierta trasera y retírelo.

No inserte la herramienta profundamente ni la doble. De lo contrario, la carcasa puede sufrir alteraciones o daños.

⚠️ Tenga cuidado al abrir la tapa desde el lado de los botones de volumen y encendido. El cable delgado y los botones frágiles son fáciles de dañar.

⚠️ Busque de antemano en la imagen los cables y rsquo; ubicación para inter-placa, pantalla táctil, pantalla, botones (si los hay) debajo de la cubierta para no dañarlos accidentalmente.

Desconecte el conector de la batería lo antes posible.

ℹ️️ El modelo de tableta Asus ZenPad Z8 tiene una batería C11Pp91 con una capacidad de 4550 mAh (también conocida como batería recargable).

⚠️ Es muy recomendable desconectar el conector para evitar posibles cortocircuitos durante el desmontaje.

Además, trate de no utilizar una herramienta de metal para desconectar el conector de la batería recargable o hágalo con cuidado.

Retire la película conductora (que elimina el calor) con una lámina de cobre como capa superior.

Con un destornillador (Phillips 1,5 mm PH000), desatornille 14 tornillos.

Levante los conectores.

⚠️ Tenga cuidado al quitar los cables de los conectores, los cables son bastante delgados y es bastante fácil romperlos o dañar las pistas de contacto internas.

Despegue los cables (FFC) y retire la batería. & nbsp;

Con un destornillador (Phillips 1,5 mm PH000), desatornille los 3 tornillos.

Retire la placa secundaria. Se pega al marco con cinta metalizada, por lo que para facilitar el proceso, el tablero se puede calentar un poco.

⚠️ No es necesario insertar la herramienta debajo de la placa al retirar la placa secundaria. Los componentes internos podrían dañarse.

Levante el conector y retire los cables entre placas.

Retire el conjunto de altavoz con antenas.

⚠️ Es importante al volver a ensamblar, verificar que los contactos del resorte en la placa y las almohadillas de contacto en la cubierta coincidan y se toquen. De lo contrario, la pérdida de señal o la señal pueden ser bastante débiles.

Levante el conector y retire la cámara frontal (de frente).

Con un destornillador (Phillips 1,5 mm PH000), desatornille 7 tornillos.

Retire el conjunto de altavoz con antenas.

Retire con cuidado la placa de circuito impreso. No es necesario utilizar una palanca ni intentar alcanzar la tabla a la fuerza. Asegúrese de que nada se interponga en el camino o sujete la tabla.

⚠️ No doble la placa de circuito al retirarla ni empuje herramientas debajo de ella. Sin que usted lo sepa, puede dañar componentes o cables desde el interior.

Levante el conector y retire la cámara trasera.
