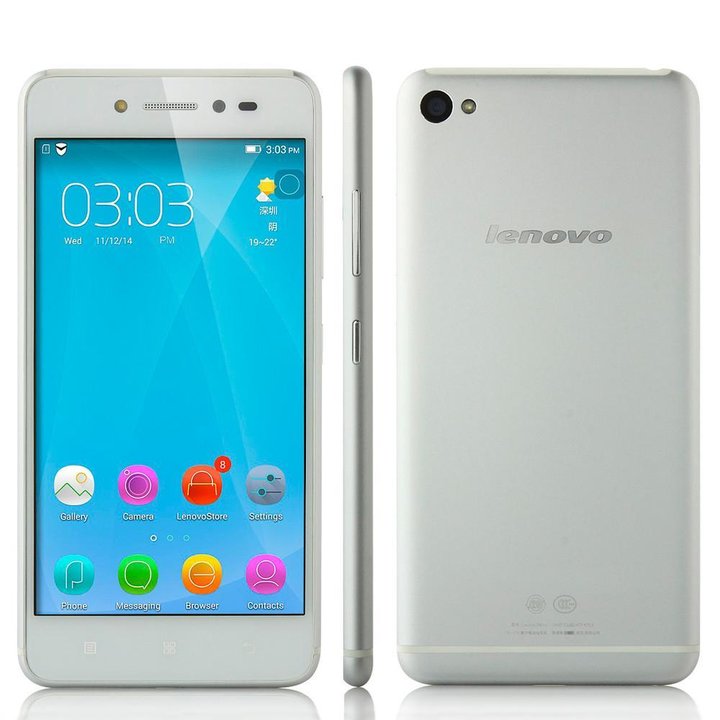

Démontage/Réparation de l'appareil mobile Lenovo S90 Sisley (Lenovo S90 Sisley) avec la description de chaque étape et l'ensemble d'outils requis.

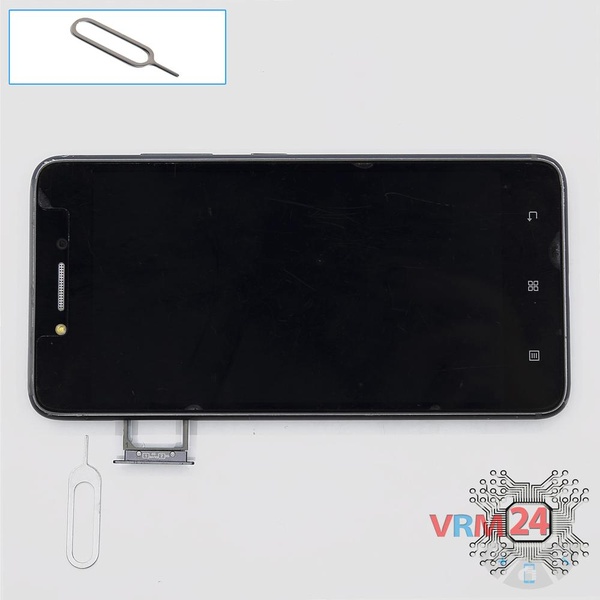

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

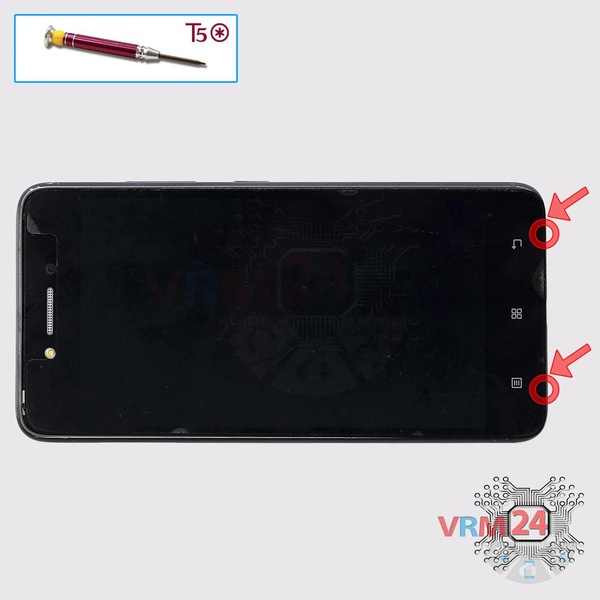

À l'aide d'un tournevis (hexagonal T5), dévissez les 2 boulons à l'extrémité du téléphone.

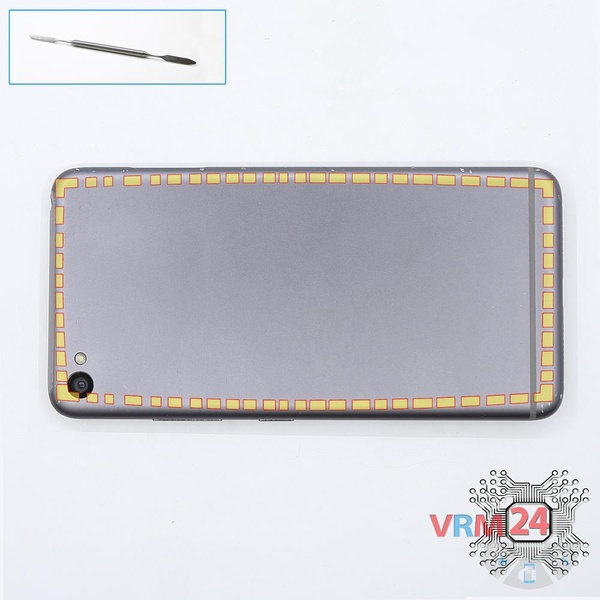

Ouvrez la coque arrière.

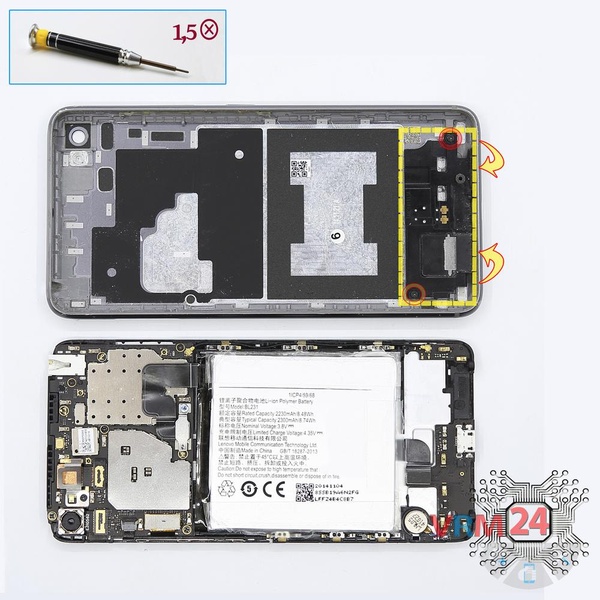

À l'aide d'un tournevis (hexagonal T5), dévissez les 2 boulons de la coque arrière et retirez l' ensemble buzzer (haut-parleur).

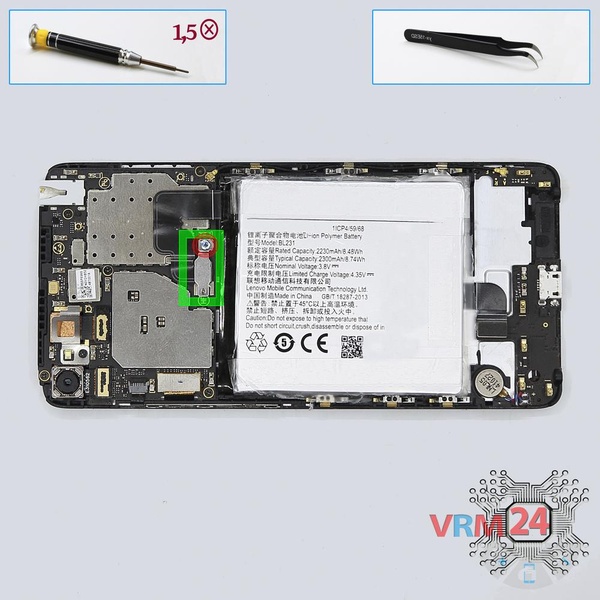

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulons et retirez le support qui maintient le connecteur de la batterie.

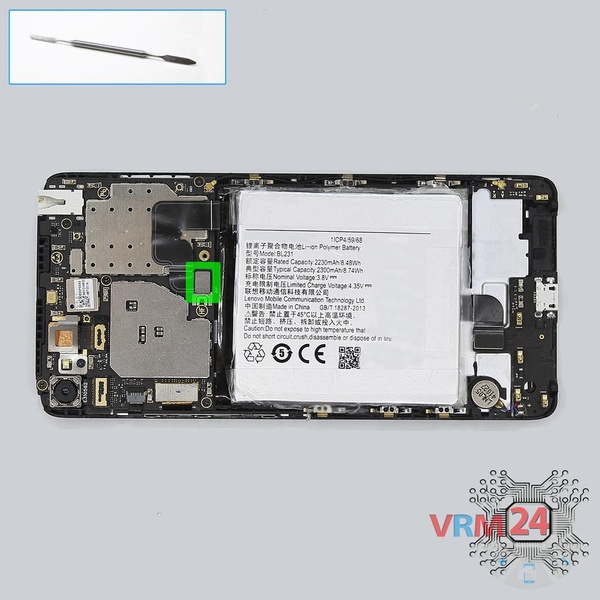

Débranchez le connecteur sur la carte mère et retirez la batterie.

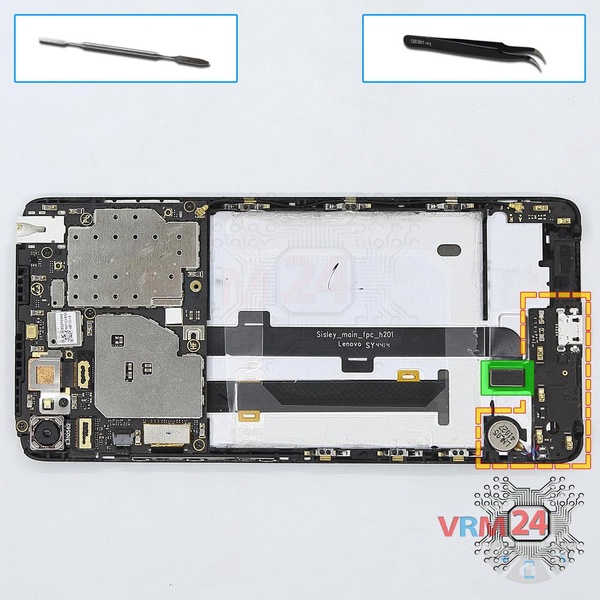

Déconnectez le connecteur sur la carte mère inférieure et retirez-le.

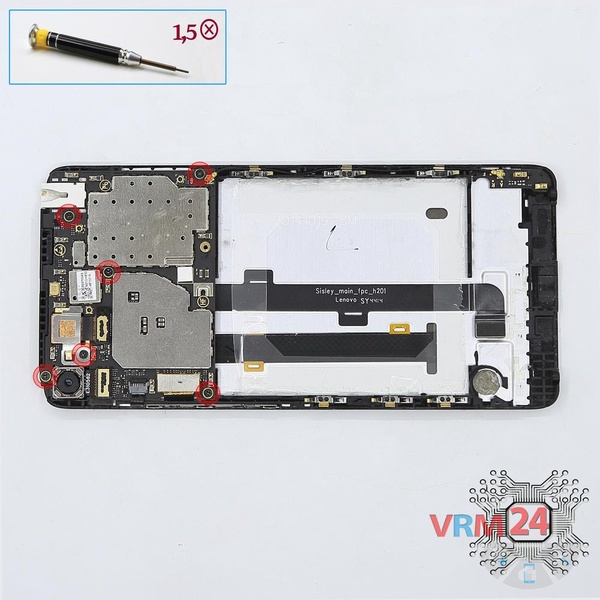

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 boulons dans la carte PCB.

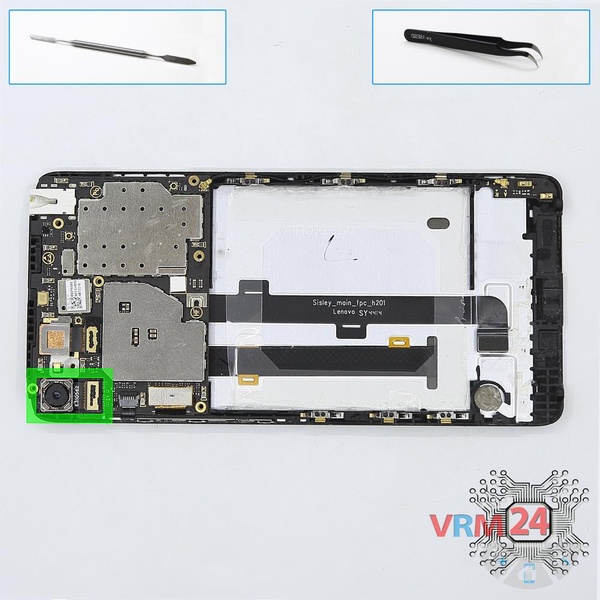

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

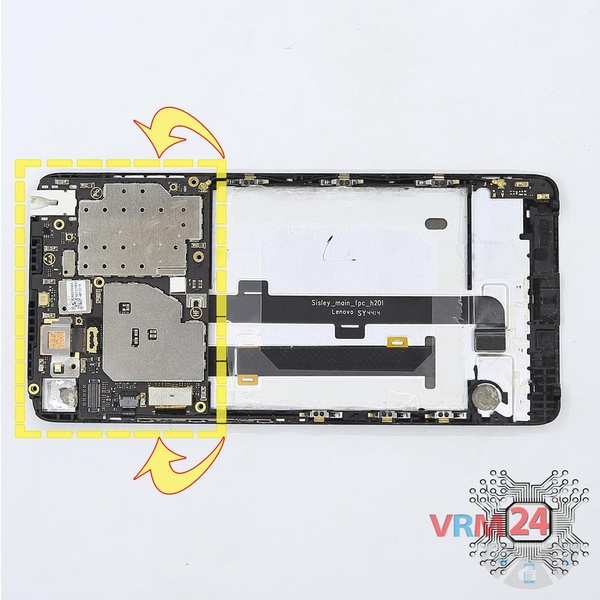

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

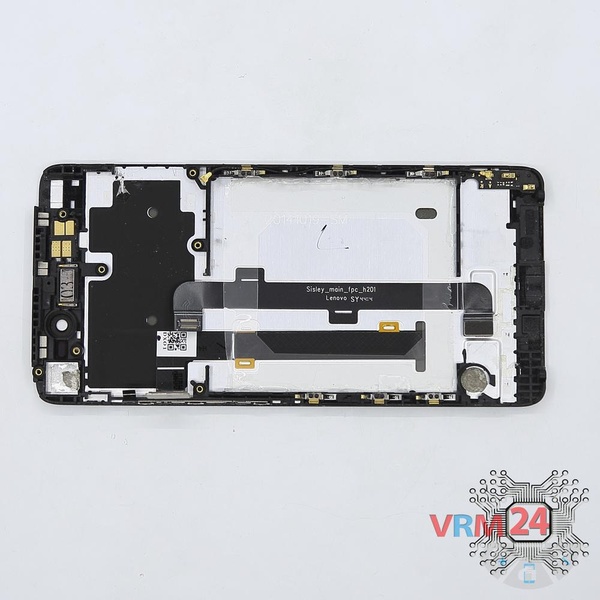

Pièces dans le châssis du module d'affichage.
