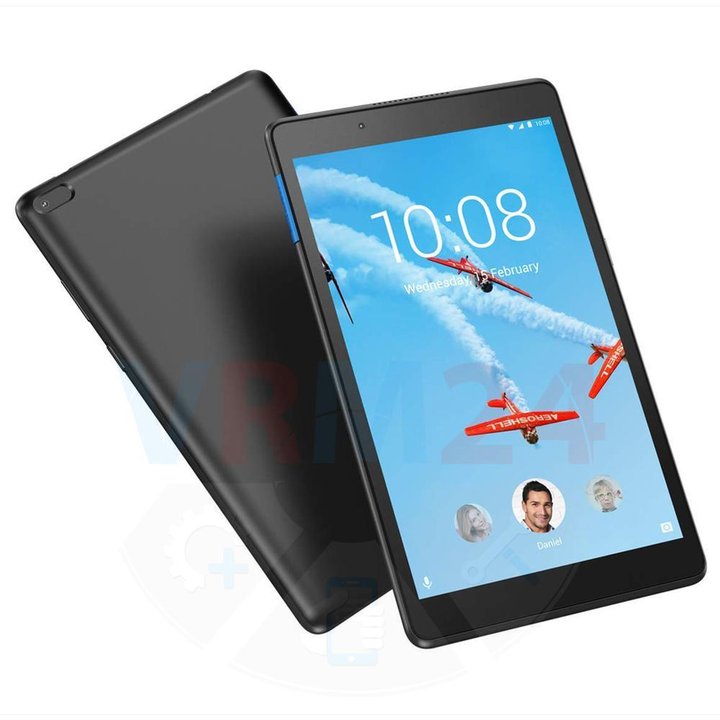

Démontage/Réparation de l'appareil mobile Lenovo Tab 4 TB-8504X (Lenovo Tab 4 TB-8504X P1) avec la description de chaque étape et l'ensemble d'outils requis.

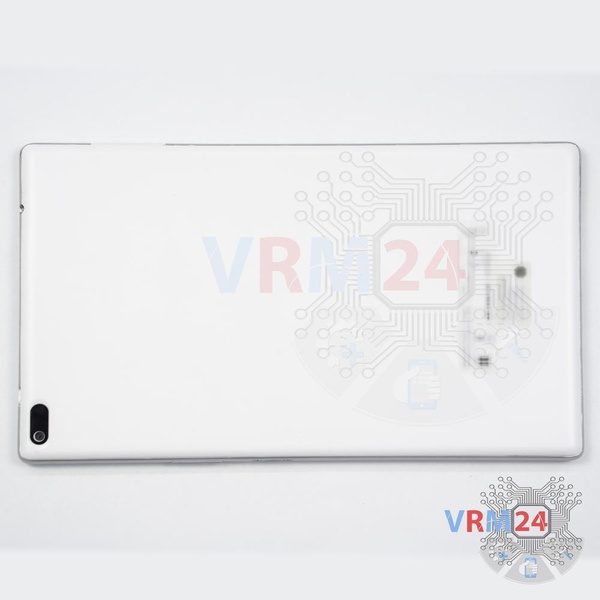

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

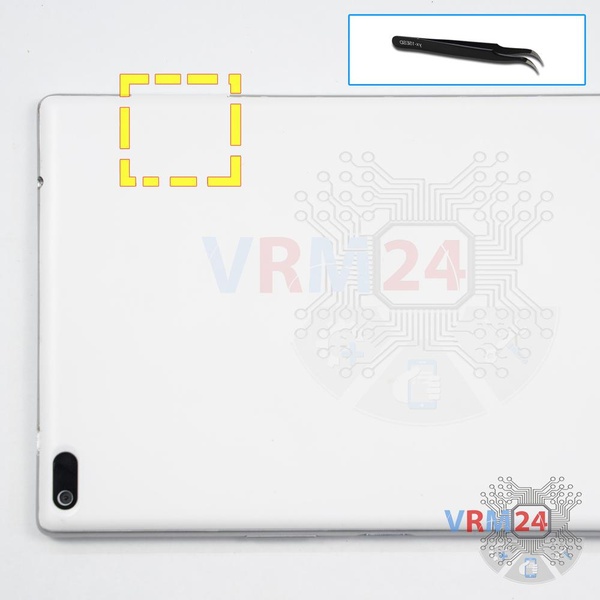

Ouvrez la trappe cachant le tiroir des cartes SIM et mémoire (Micro SD), et retirez-le.

ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.

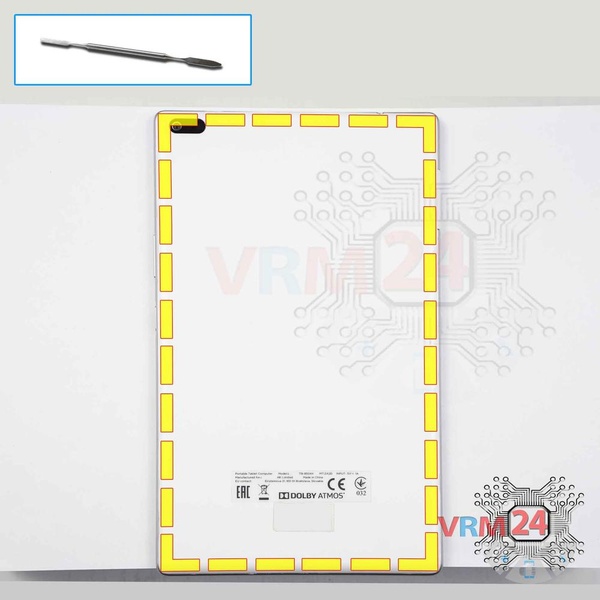

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles’ pour la nappe inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

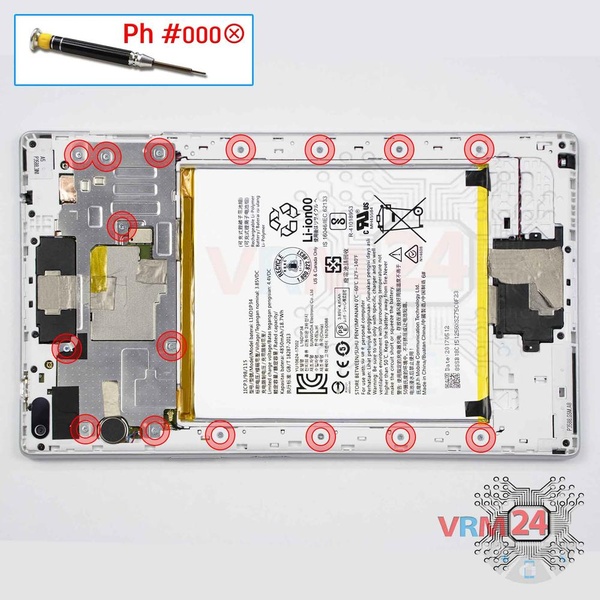

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 16 vis courtes.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

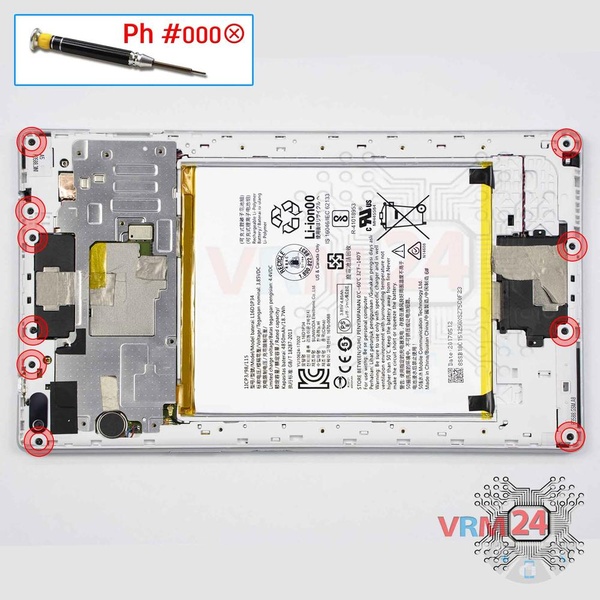

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis longues.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

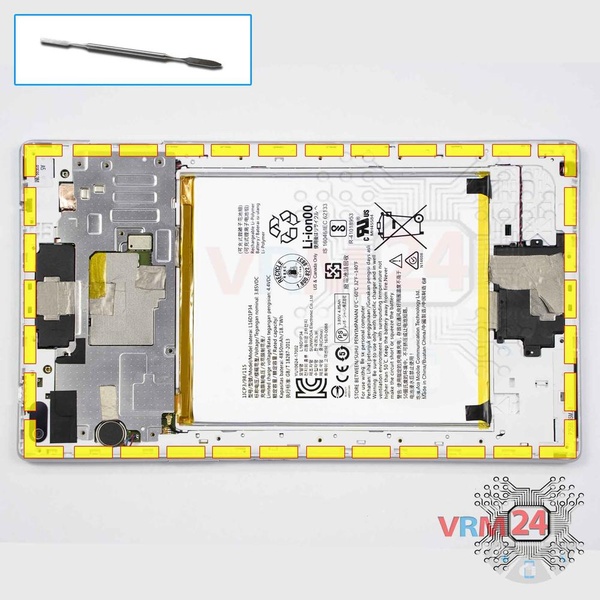

Retirez le cache avec les antennes qui protège la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

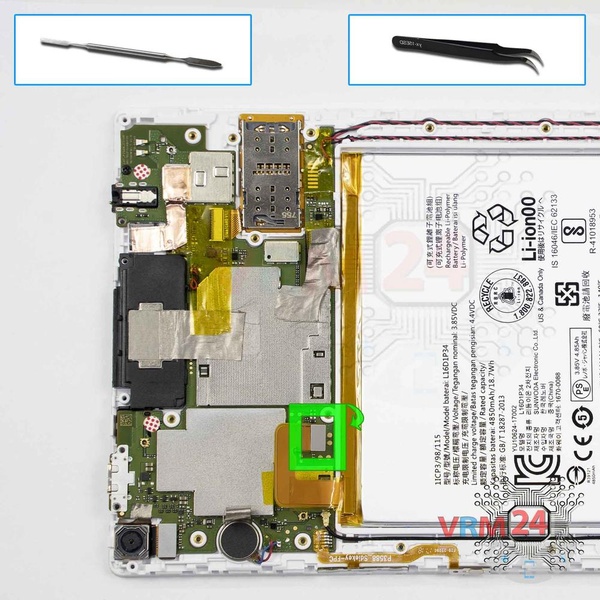

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Lenovo Tab 4 TB-8504X possède une batterie L16D1P34 d'une capacité de 4850 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage. Essayez également de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

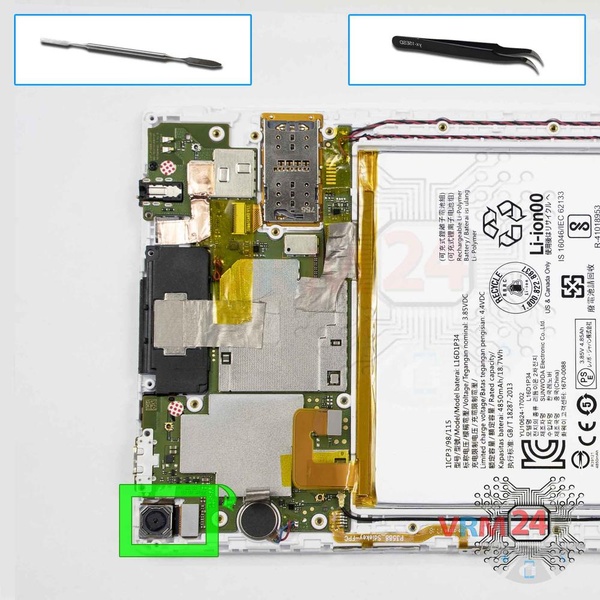

Soulevez le connecteur et retirez la caméra arrière.

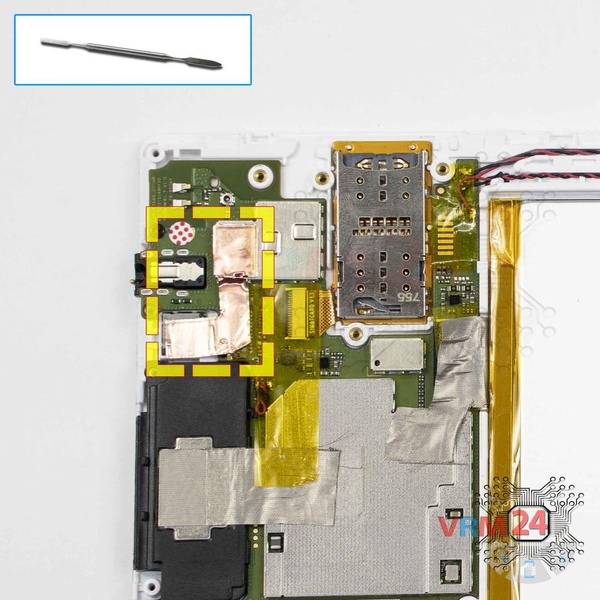

Retirez délicatement la bande de feuille de cuivre cachant la caméra frontale.

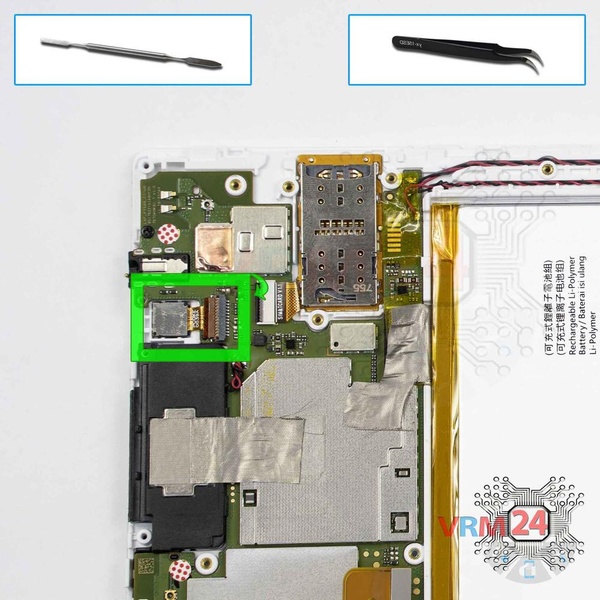

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

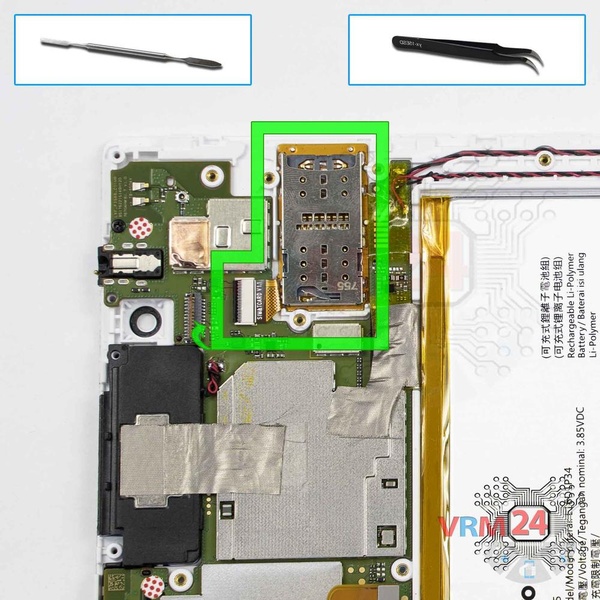

Débranchez le connecteur et retirez le support des cartes SIM et mémoire.

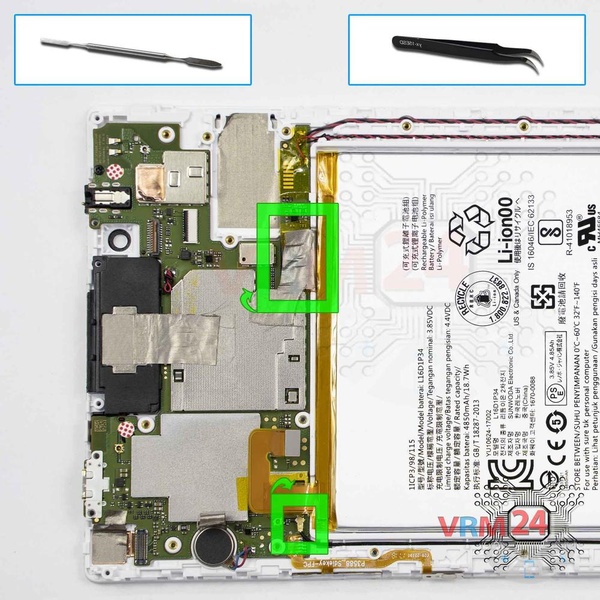

Débranchez le connecteur du câble coaxial, le connecteur du câble inter-cartes du sous-écran.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son extrémité (cosse).

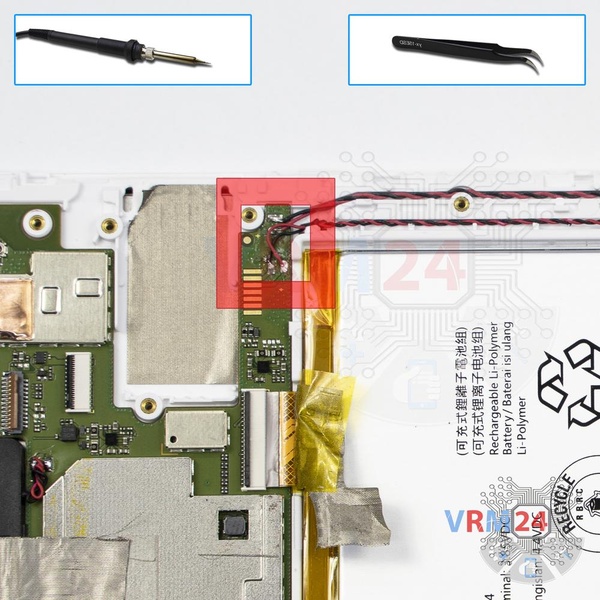

Dessoudez les fils du haut-parleur et du microphone

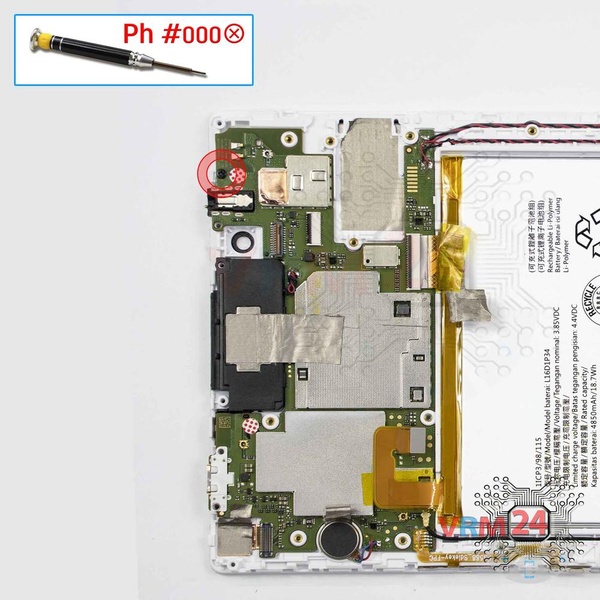

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant la carte mère.

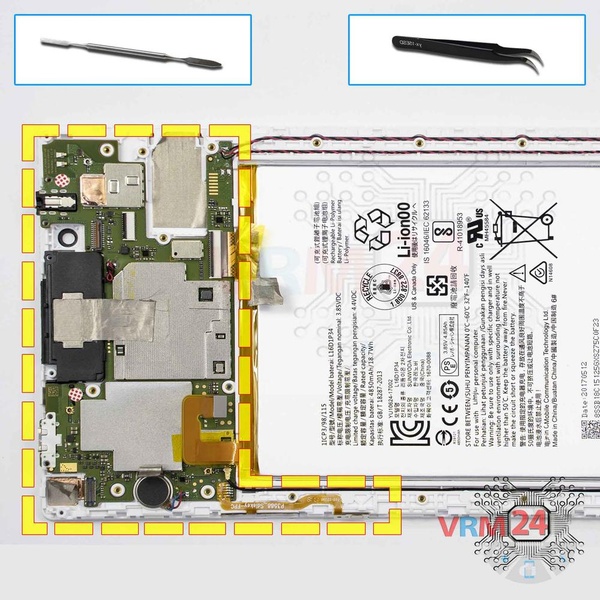

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

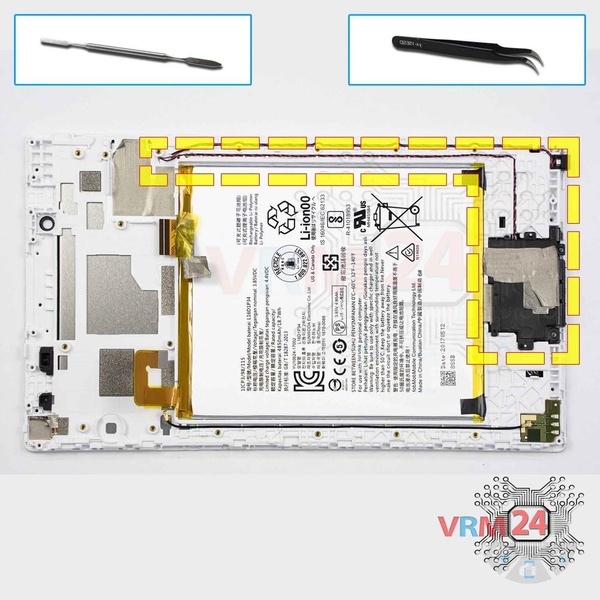

Retirez délicatement le haut-parleur avec ses fils.

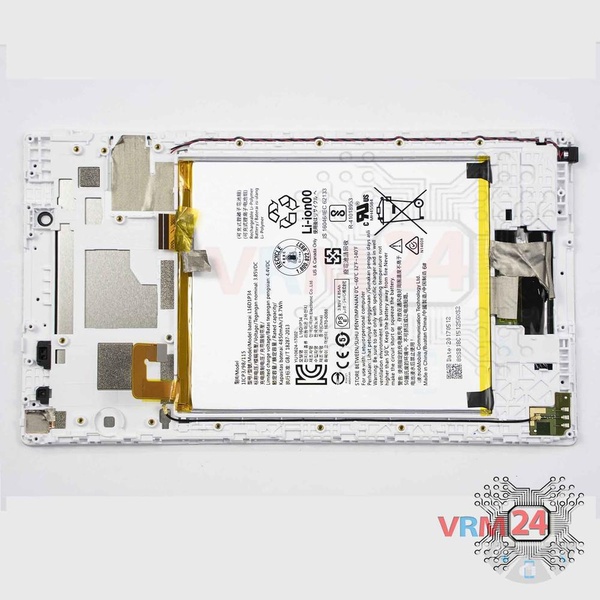

ℹ️ Dans le cadre d'affichage restaient : le microphone, la batterie, le câble coaxial et le moteur de vibration.
