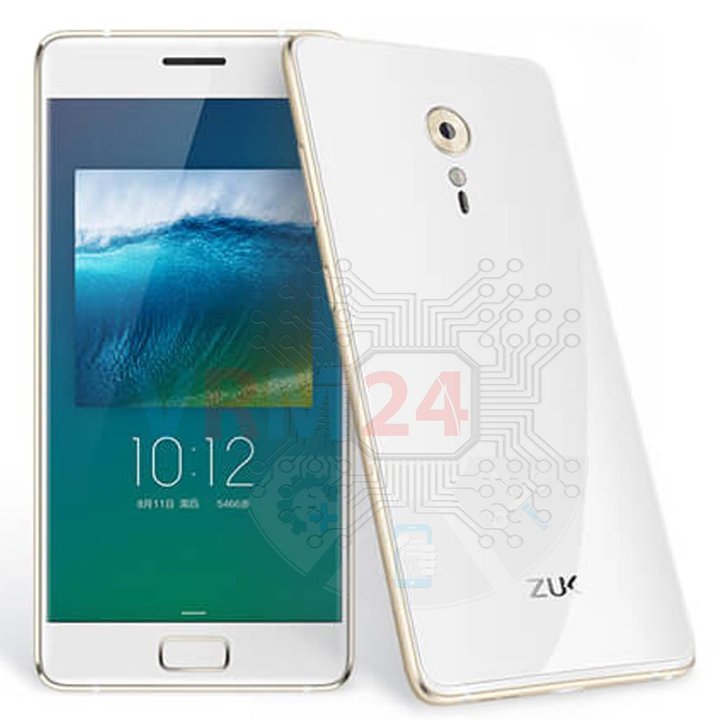

Démontage/Réparation de l'appareil mobile Lenovo ZUK Z2 Pro (Lenovo ZUK Z2 Pro (zuk-z2-row)) avec la description de chaque étape et l'ensemble d'outils requis.

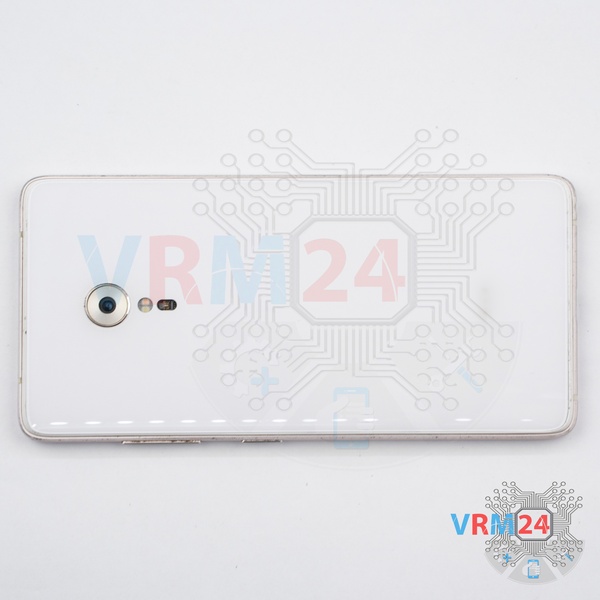

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

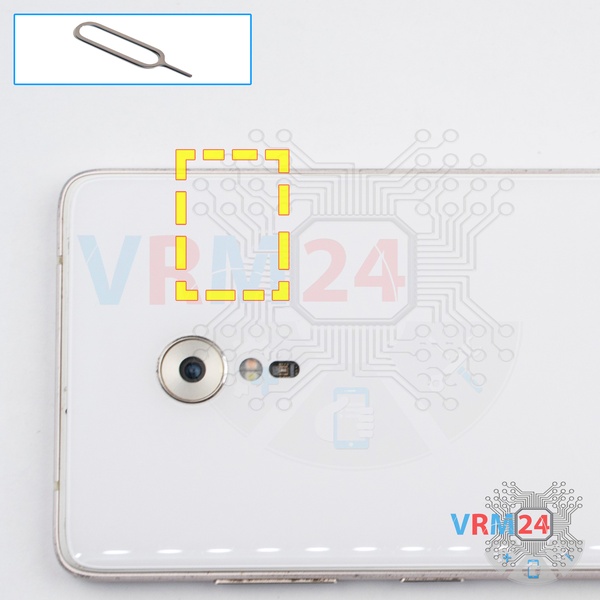

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

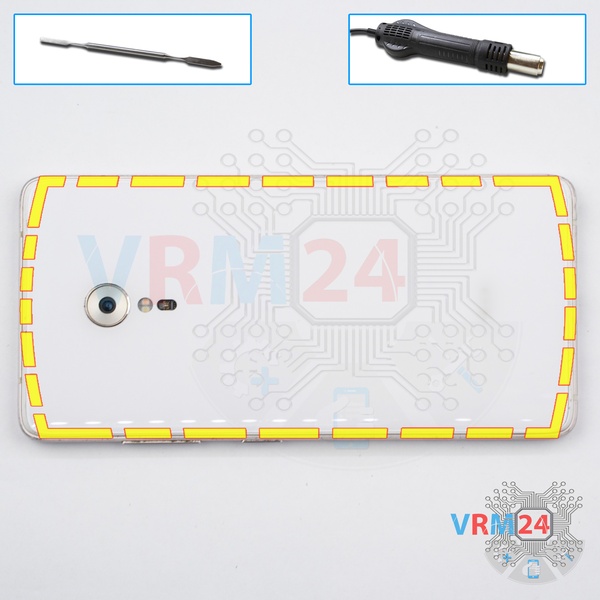

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

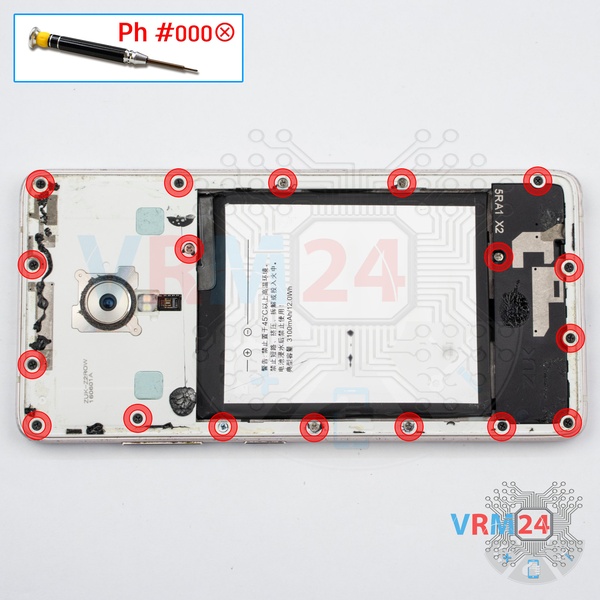

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 18 vis. Il y a des vis noires longues et des vis argentées courtes. Faites attention !

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

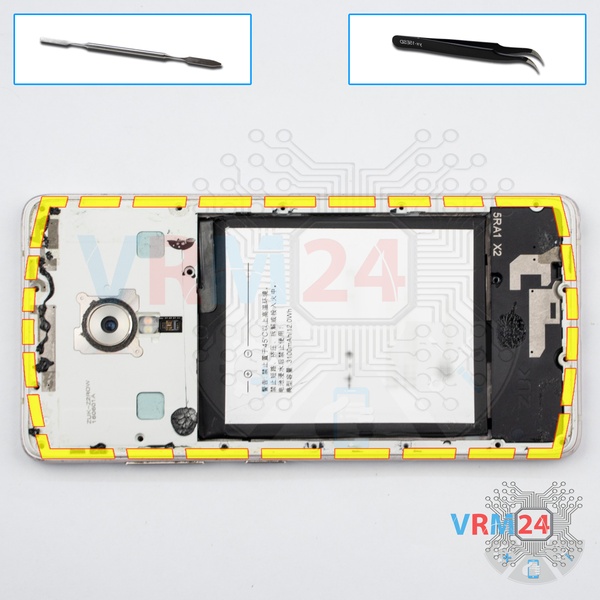

Retirez soigneusement le cache intermédiaire. Il est maintenu par des clips, peut être serré.

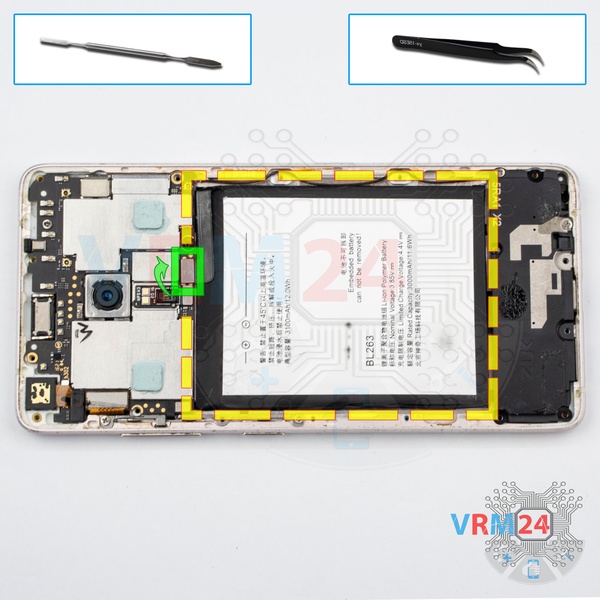

Soulevez le connecteur et retirez la batterie. La batterie est maintenue par de l'adhésif. Sous la batterie se trouve un câble inter-cartes, alors soyez prudent lorsque vous faites levier.

ℹ️ Le modèle Lenovo ZUK Z2 Pro possède une batterie BL263 d'une capacité de 3100 mAh (aussi appelée batterie rechargeable).

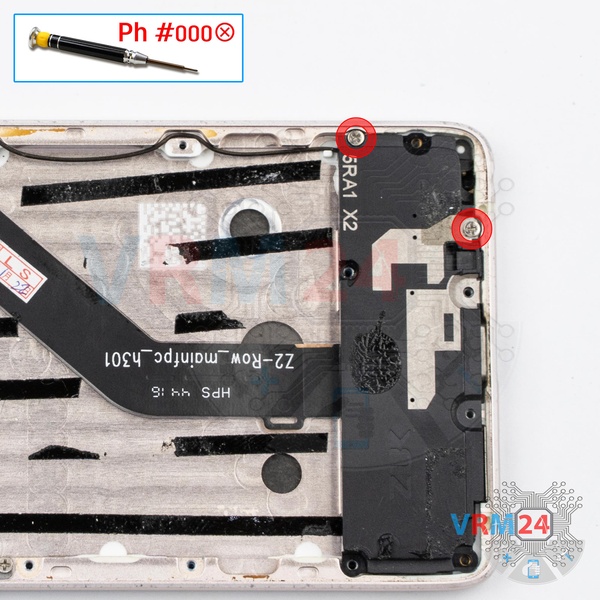

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.

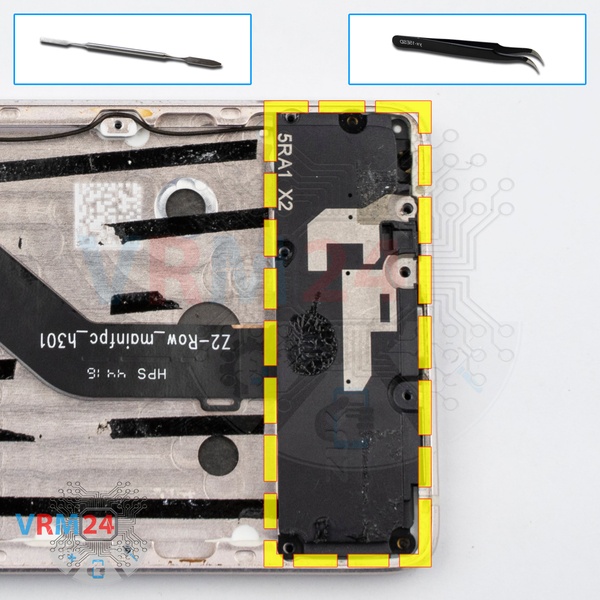

Retirez l'ensemble avec un haut-parleur, un moteur de vibration, des antennes.

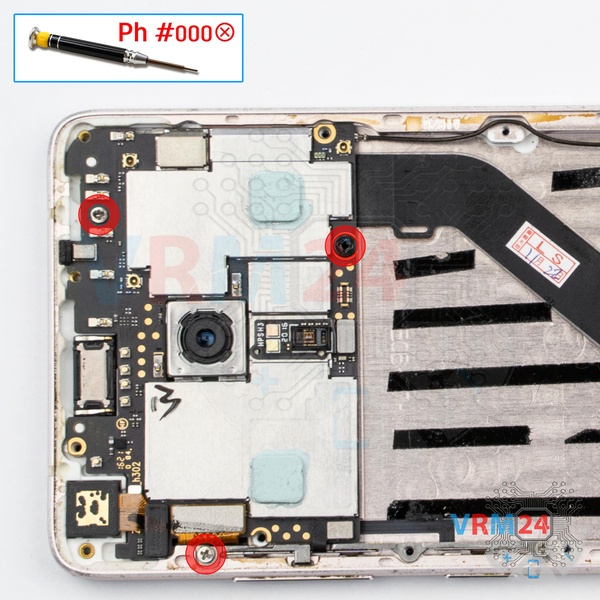

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une grande vis noire et deux vis argentées fixant la carte mère.

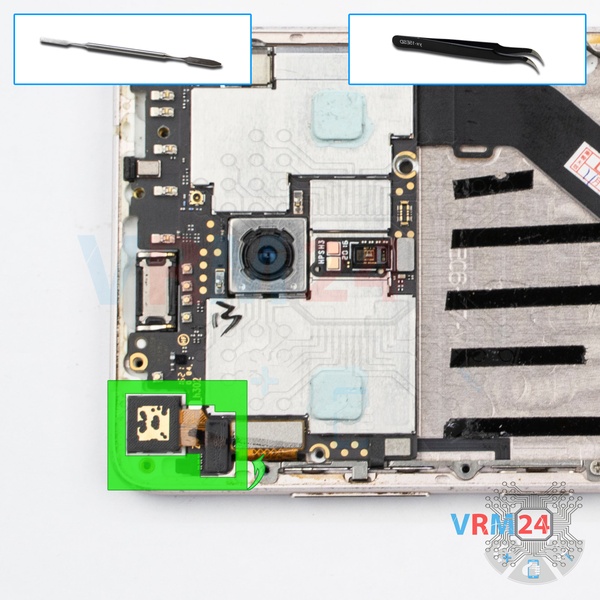

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

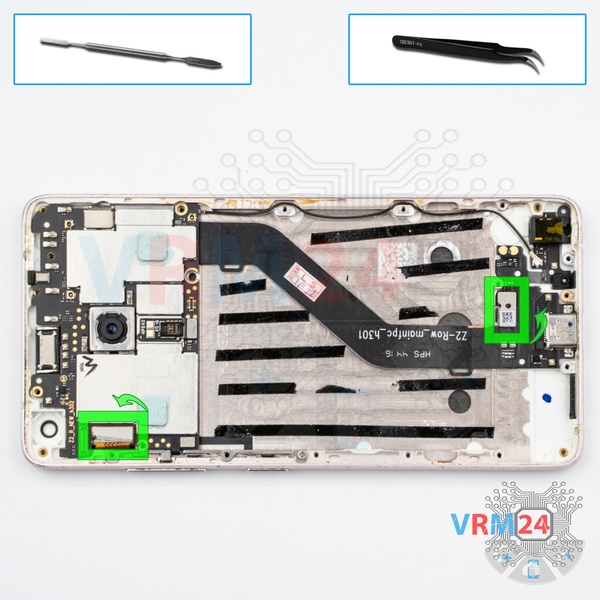

Débranchez les connecteurs du module d'affichage et du bouton d'accueil.

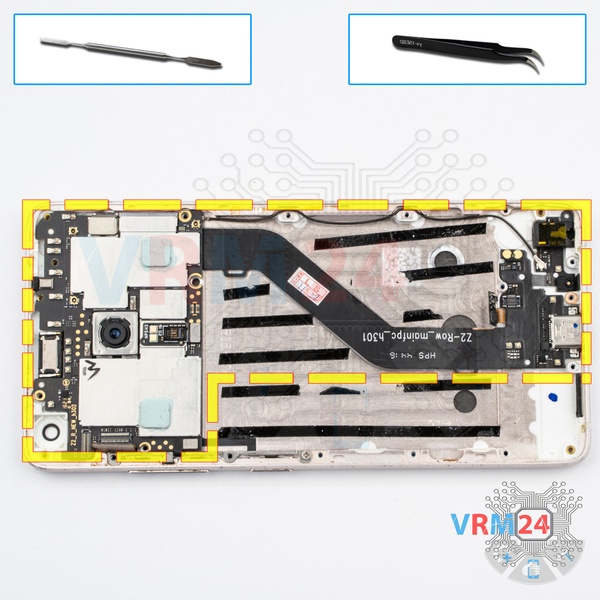

Retirez soigneusement la carte mère. Il est préférable de commencer à l'extrémité de la nappe car à l'extrémité se trouvent le port de chargement, la prise jack pour casque, le microphone. De plus, il y a une fine connexion au microphone et à la prise jack pour casque. Soyez prudent en décollant le câble !

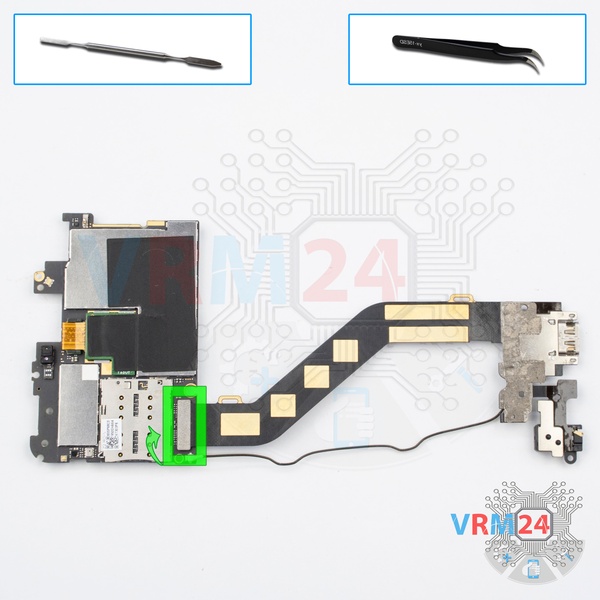

Débranchez le connecteur et retirez la nappe qui sert également de sous-carte à l'extrémité.

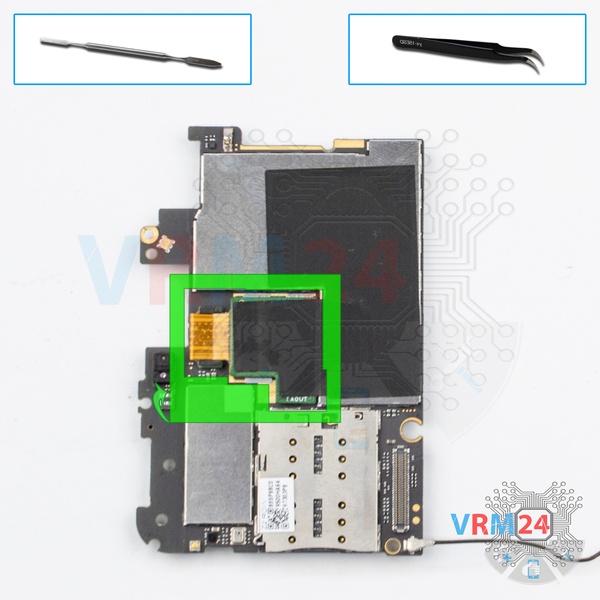

Déconnectez le connecteur et retirez la caméra arrière avec la petite carte intégrée.
