Outils recommandés
Pistolet thermique
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

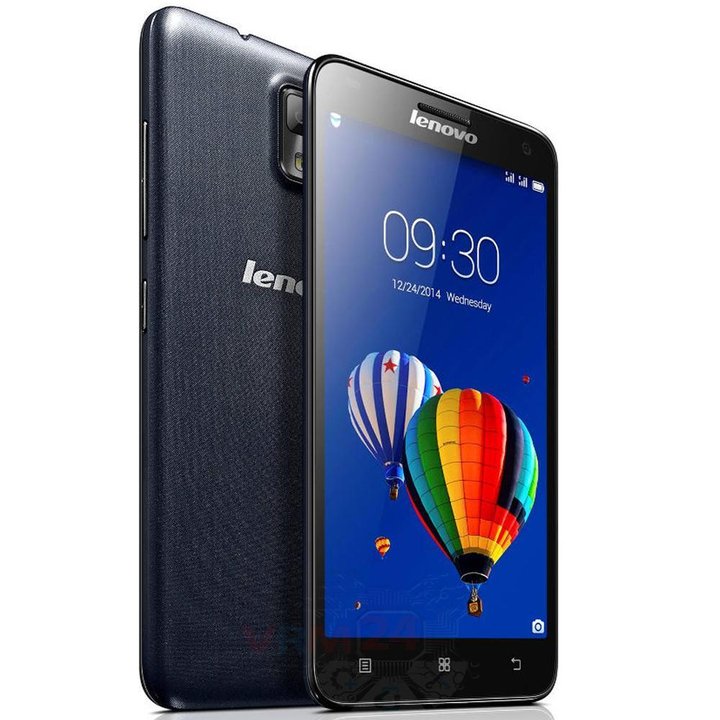

Démontage/Réparation de l'appareil mobile Lenovo S580 (Lenovo S580) avec la description de chaque étape et l'ensemble d'outils requis.
4118
Vues
0
J'aime
—
Partager
11
Questions

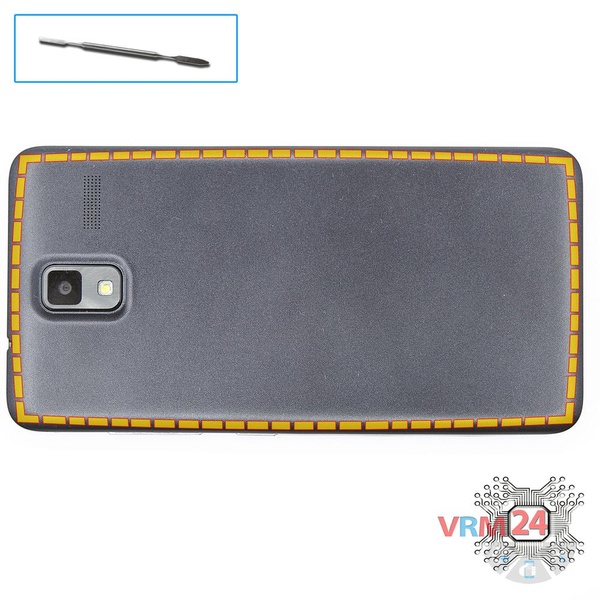

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

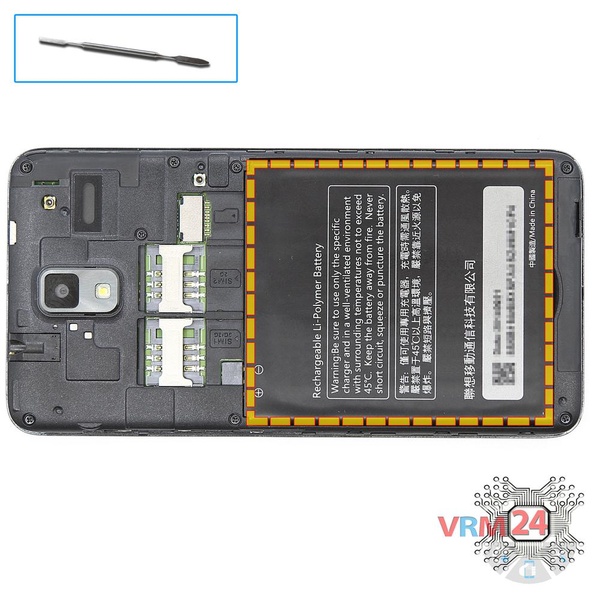

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

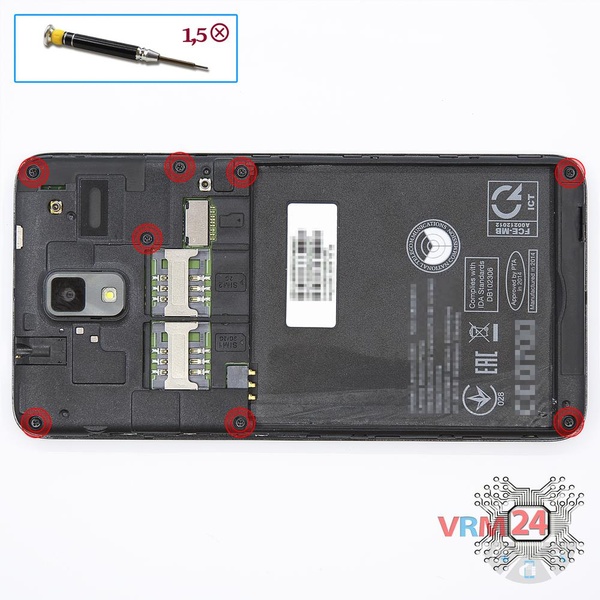

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 les boulons dans le cadre du téléphone.

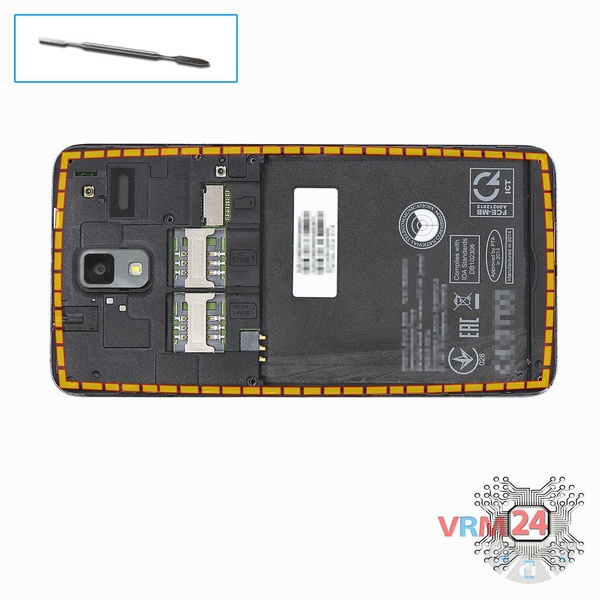

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

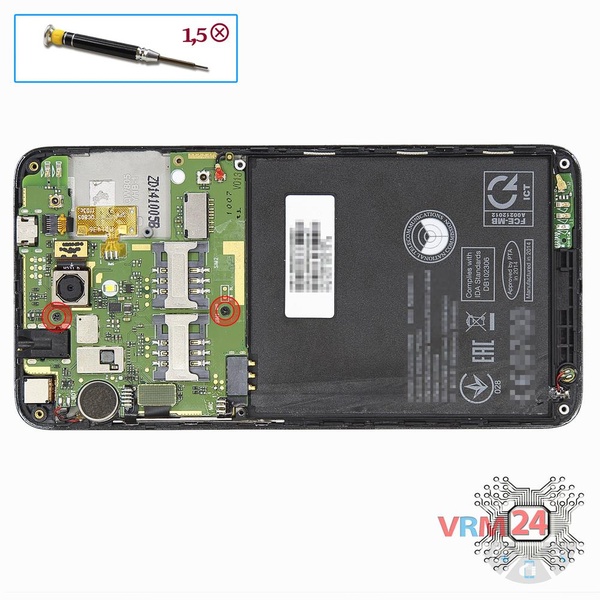

Étape 5.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

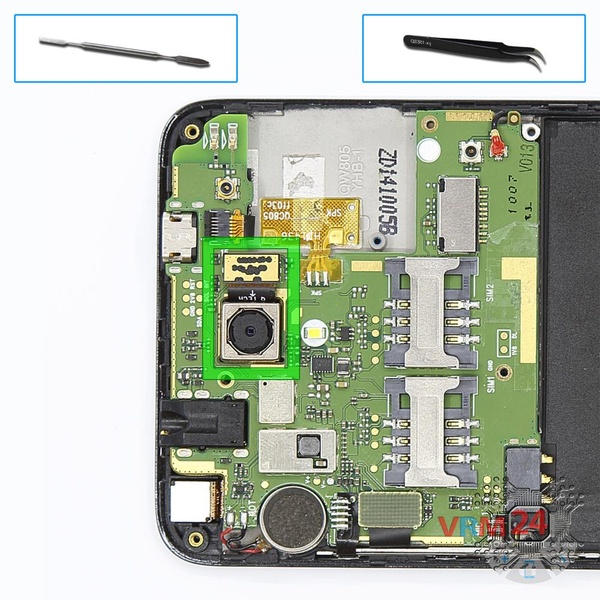

Étape 6.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

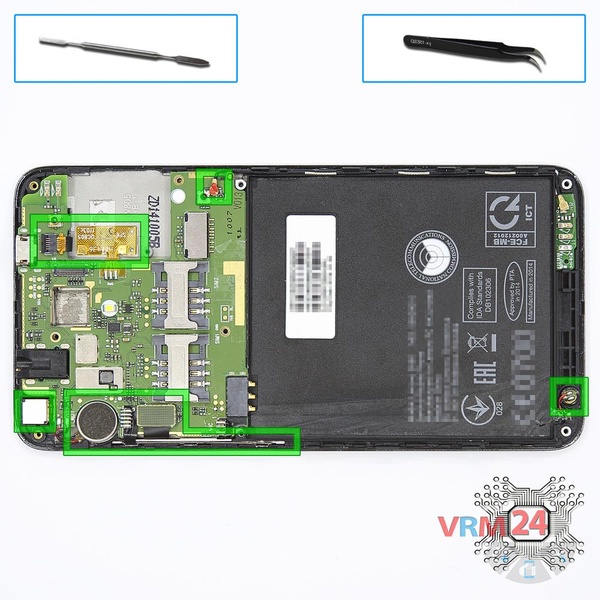

Étape 7.
Retirez le microphone
Déconnectez les connecteurs sur la carte mère et soulevez le microphone.

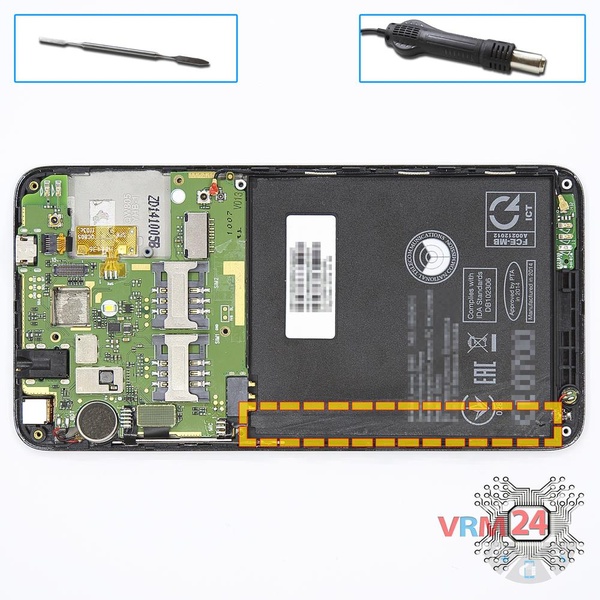

Étape 8.
Retirez le film protecteur
Décollez la couche protectrice.

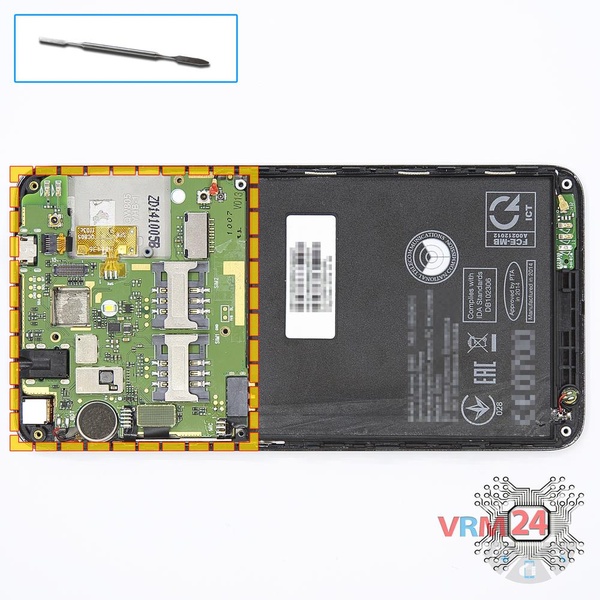

Étape 9.
Retirez la carte mère
Retirez la carte mère.

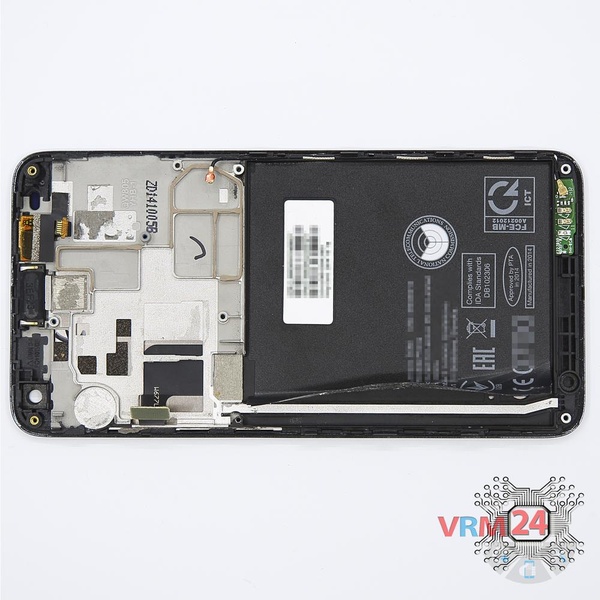

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
