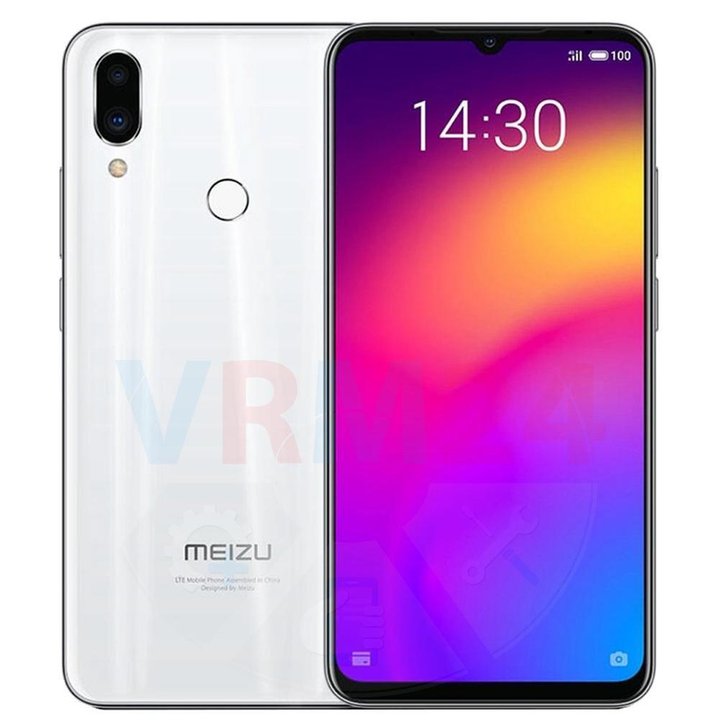

Démontage/Réparation de l'appareil mobile Meizu Note 9 M923H avec la description de chaque étape et l'ensemble d'outils requis.

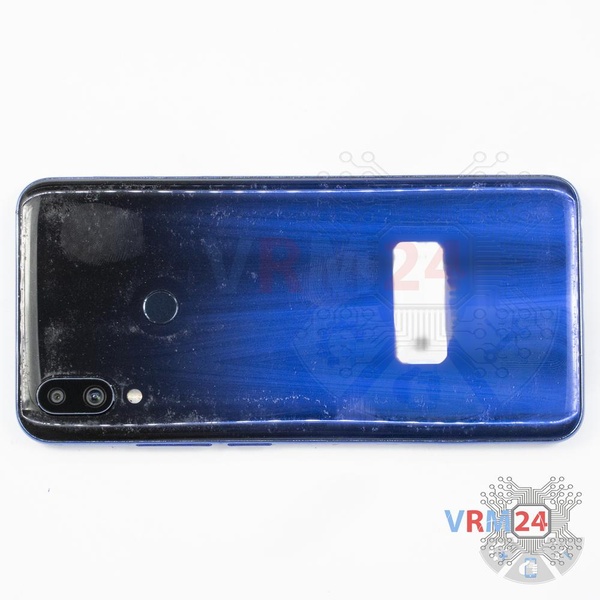

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

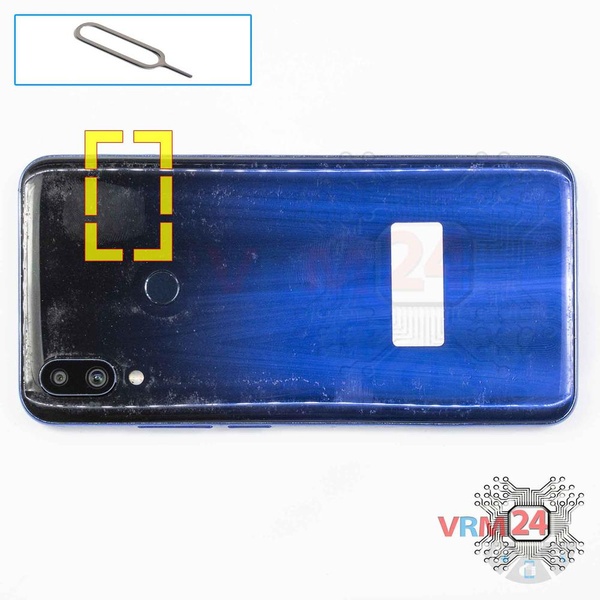

Utilisez l'outil clé (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

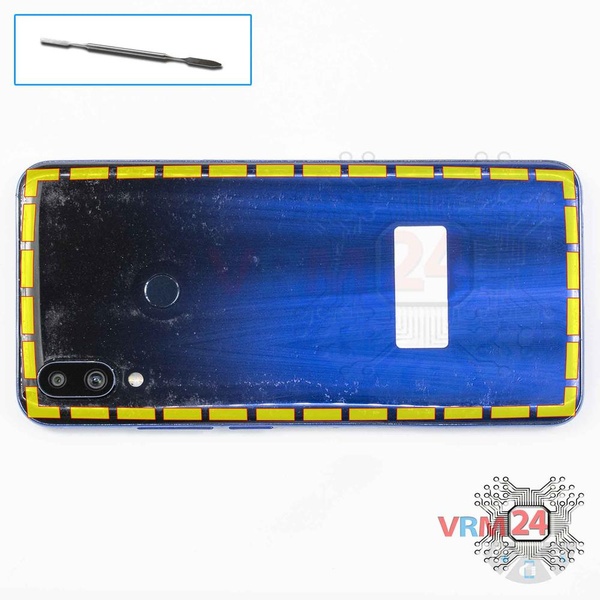

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière tout autour du bord, puis retirez-la. N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Repérez à l'avance sur l'image l'emplacement des câbles’ inter-cartes, de l'écran tactile, de l'affichage et des boutons (le cas échéant) sous la coque pour ne pas les endommager accidentellement.

⚠ Faites attention au câble du capteur d'empreintes digitales collé à la coque arrière depuis l'intérieur. (s'il y en a un et qu'il est collé à la coque)

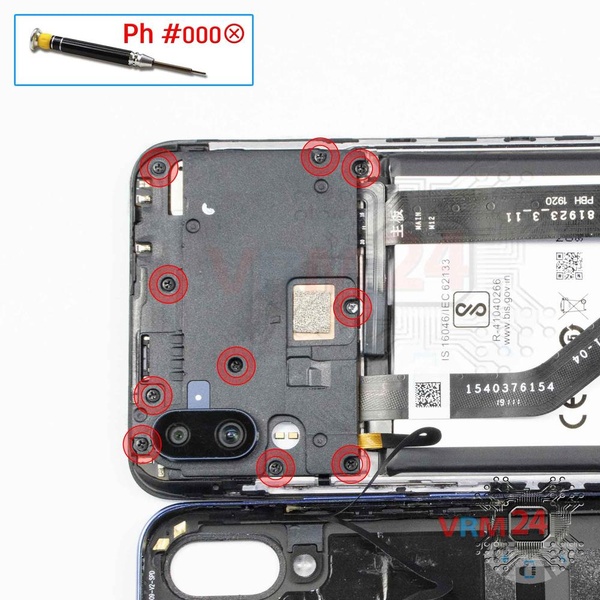

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 10 vis dans la partie supérieure du téléphone.

Si les vis sont différentes : ℹ️ Notez bien l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

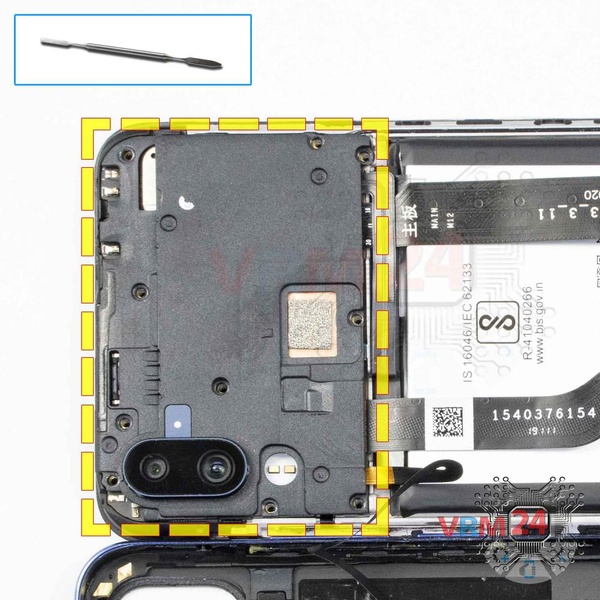

Retirez le cache avec les antennes qui protègent la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte.

ℹ️ Sur le cache supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de pads de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les pads de contact sur le cache correspondent et se touchent. Sinon, il peut y avoir une perte de signal ou un signal très faible.

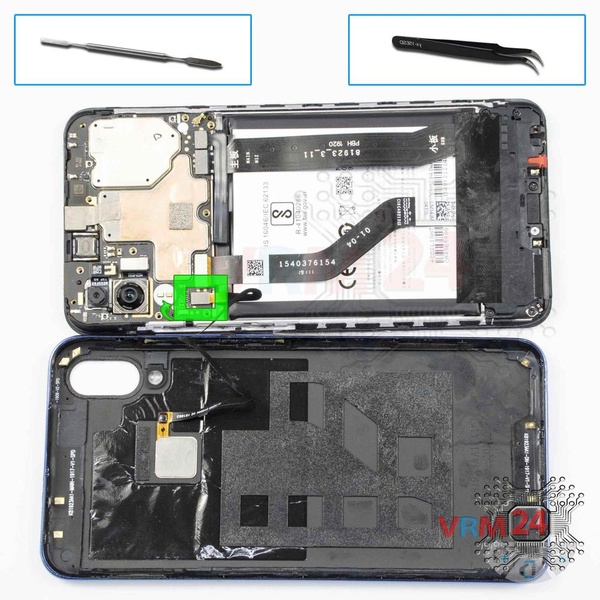

Déconnectez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

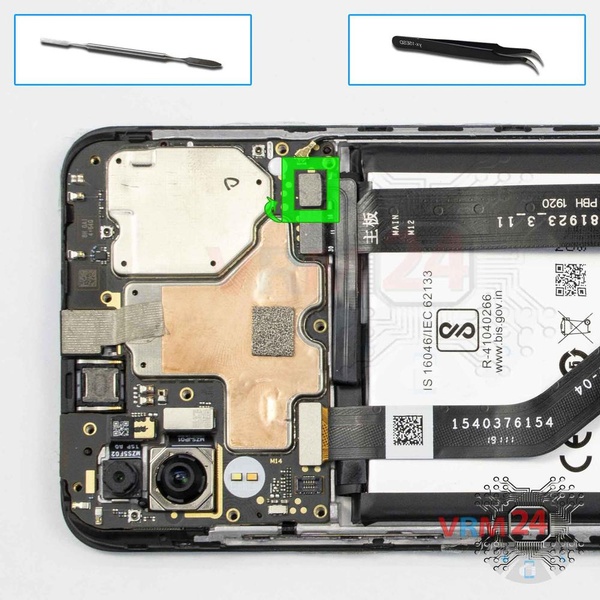

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Meizu Note 9 M923H possède une batterie BA923 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage. De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

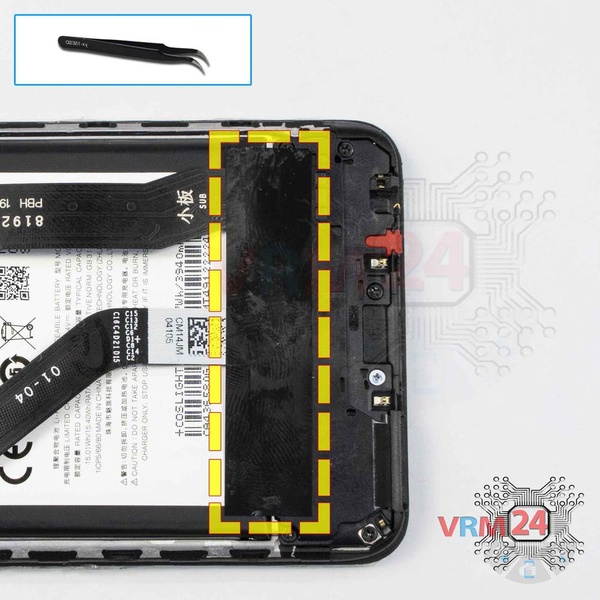

Décollez le film protecteur.

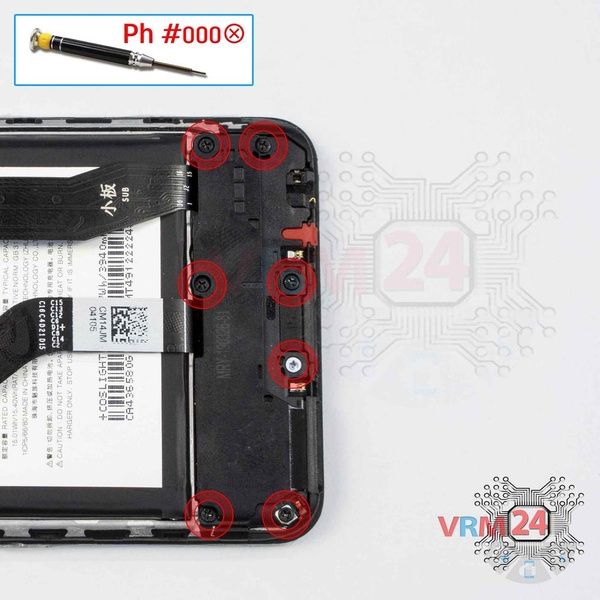

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans la partie inférieure du téléphone.

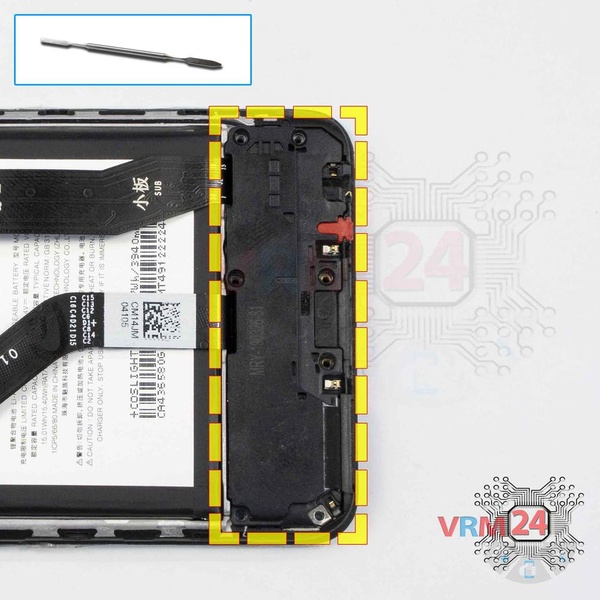

Retirez l'ensemble haut-parleur avec les antennes. Retirez également le cache du microphone.

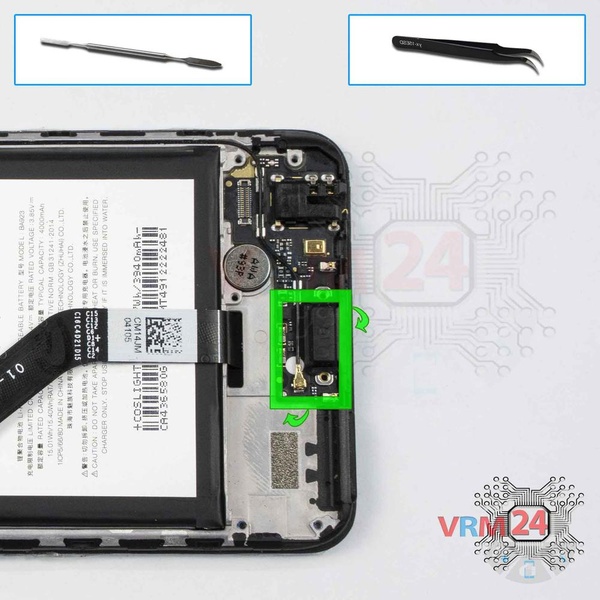

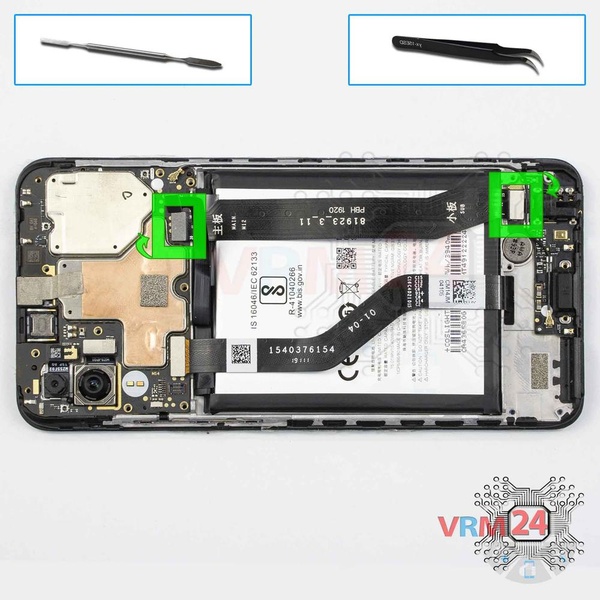

Délicatement, de préférence par le bord, débranchez les connecteurs et retirez la nappe inter-cartes reliant la carte mère à la carte fille (également appelée sous-carte).

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur la nappe FFC (nappe plate flexible) indique sa position correcte.

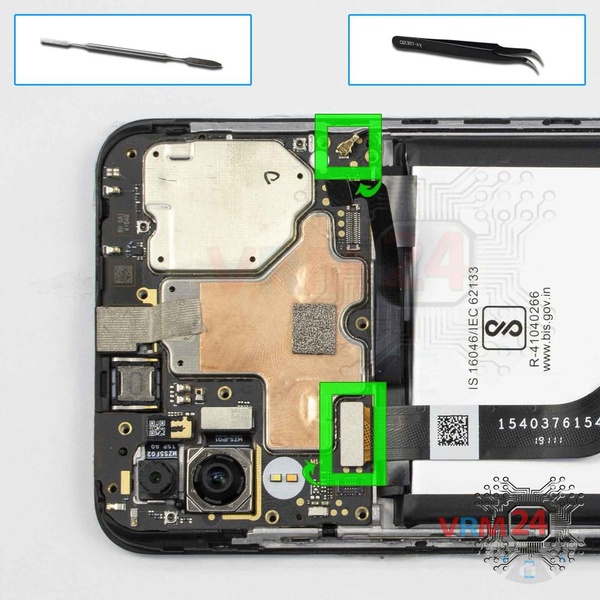

Débranchez le connecteur du câble coaxial et libérez le câble fixé sur la sous-carte.

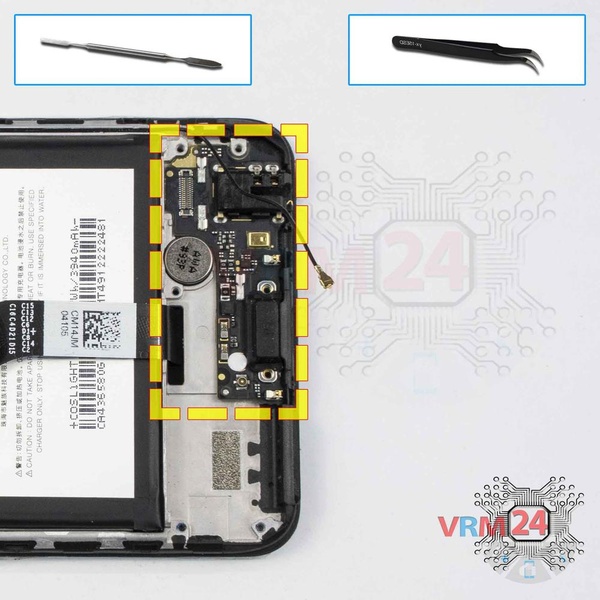

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Soulevez les connecteurs du câble du module d'affichage et du câble coaxial.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

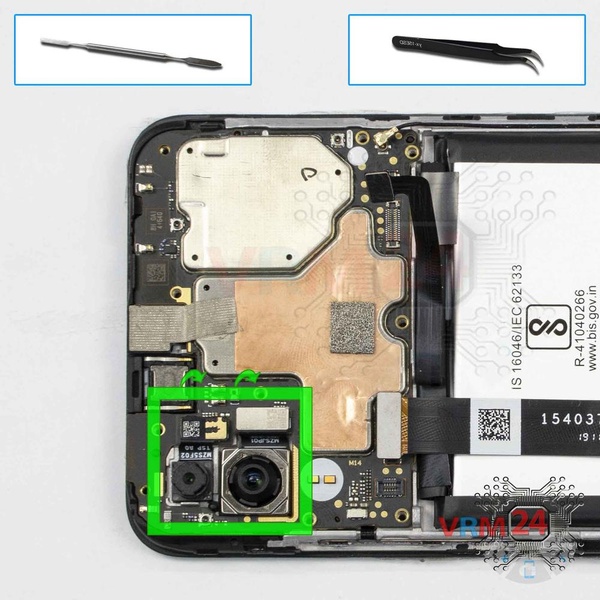

Soulevez les connecteurs et retirez les deux caméras arrière.

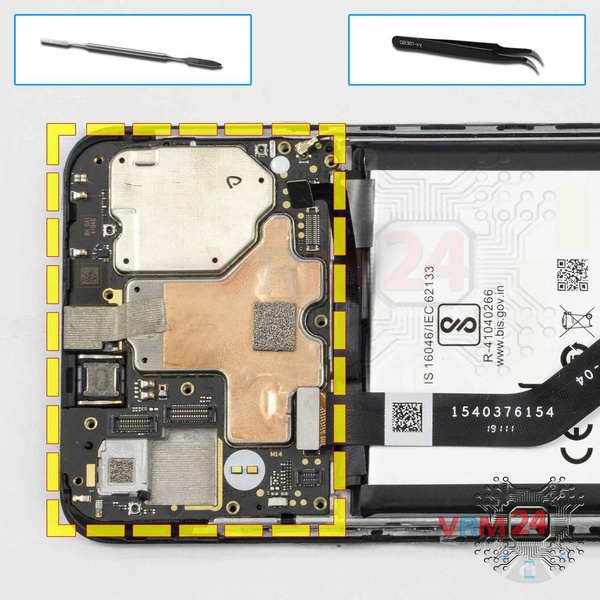

Retirez délicatement la carte mère. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte. ⚠ Ne pliez pas la carte mère lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles à l'intérieur.

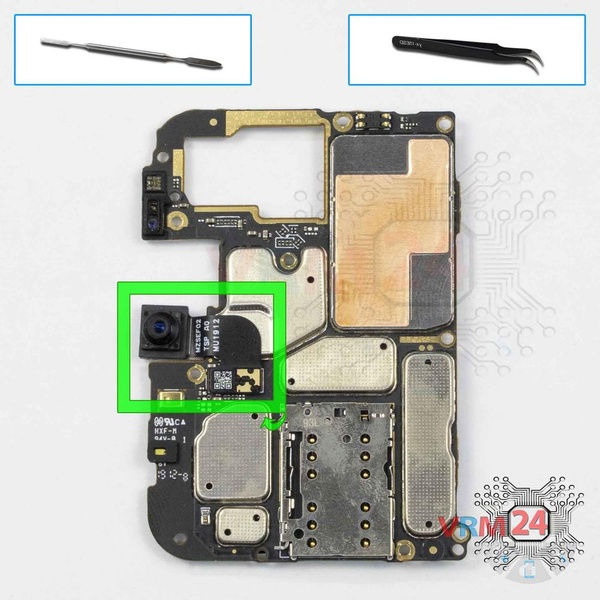

Déconnectez le connecteur et retirez la caméra frontale (selfie).
