Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

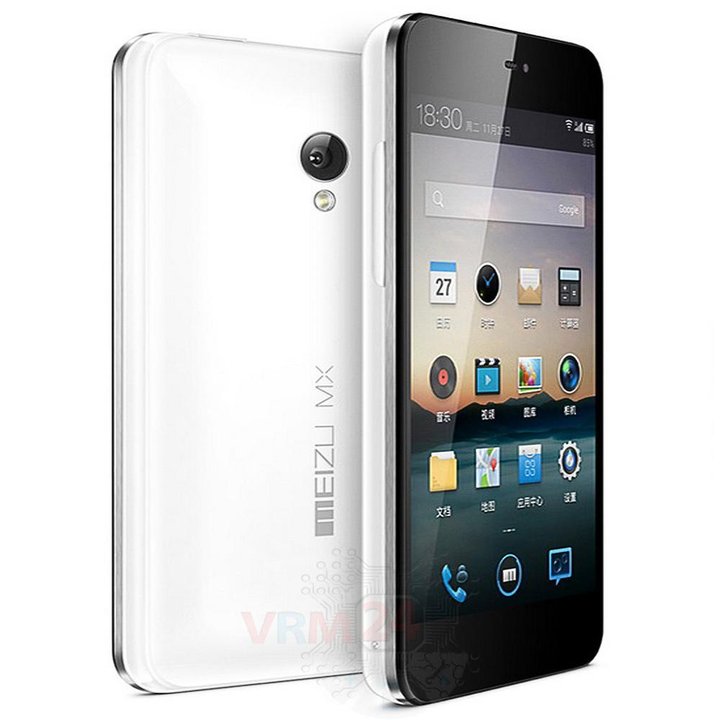

Démontage/Réparation de l'appareil mobile Meizu MX2 M040 (Meizu MX2) avec la description de chaque étape et l'ensemble d'outils requis.
3743
Vues
0
J'aime
—
Partager
5
Questions

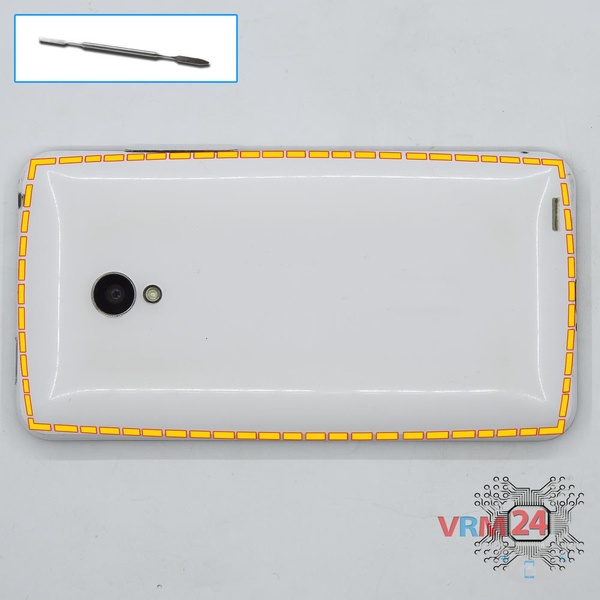

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

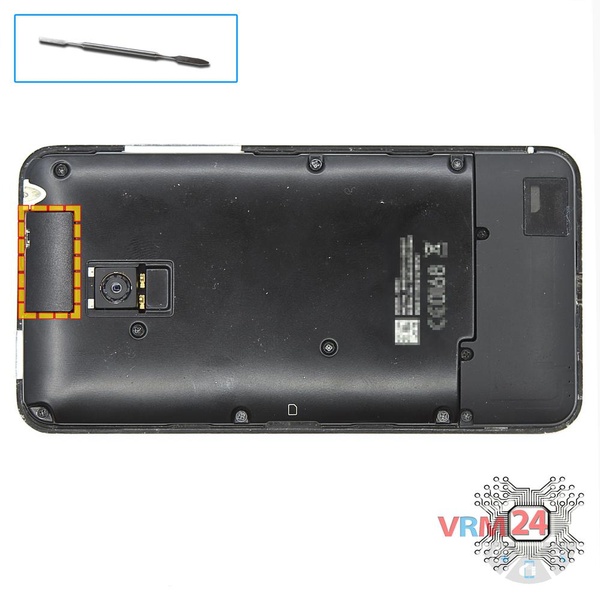

Étape 2.
Ouvrez la coque arrière
Faites levier & retirez le cache/couvercle cachant la vis fixant la coque arrière.

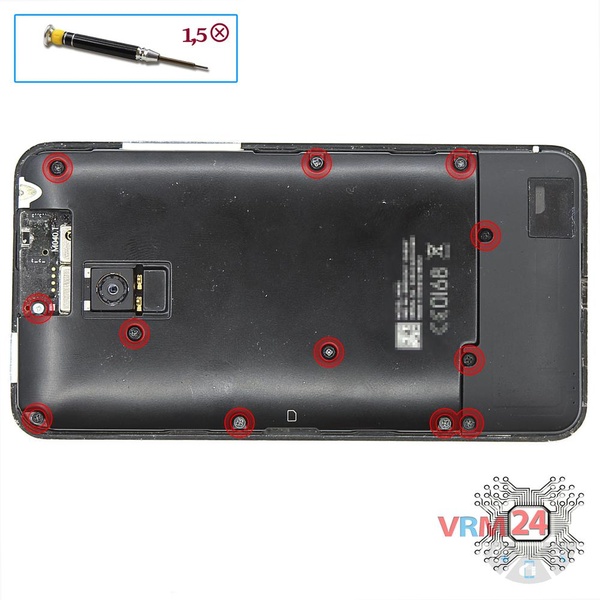

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 12 vis dans le châssis du téléphone.

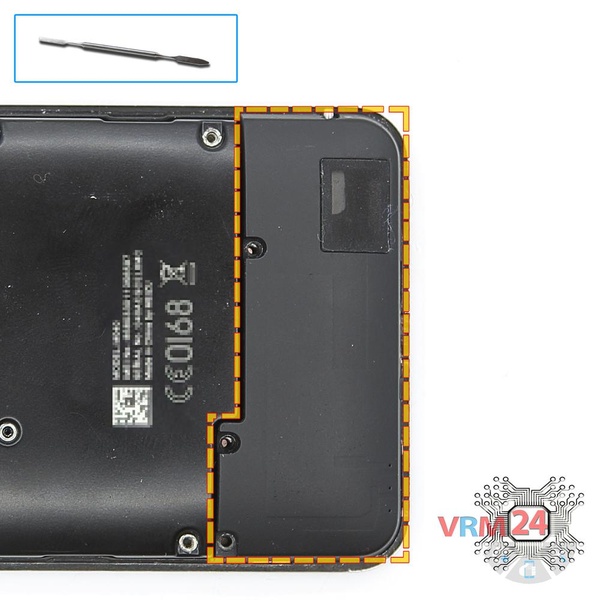

Étape 4.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).

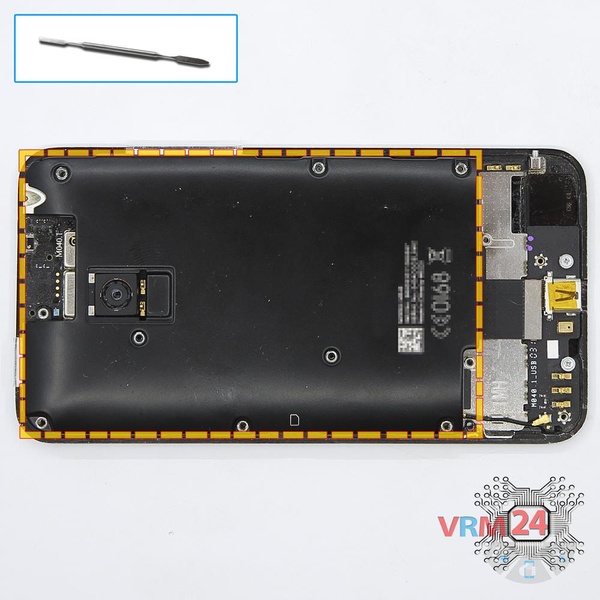

Étape 5.
Ouvrez la coque arrière
Faites levier & retirez la coque arrière.

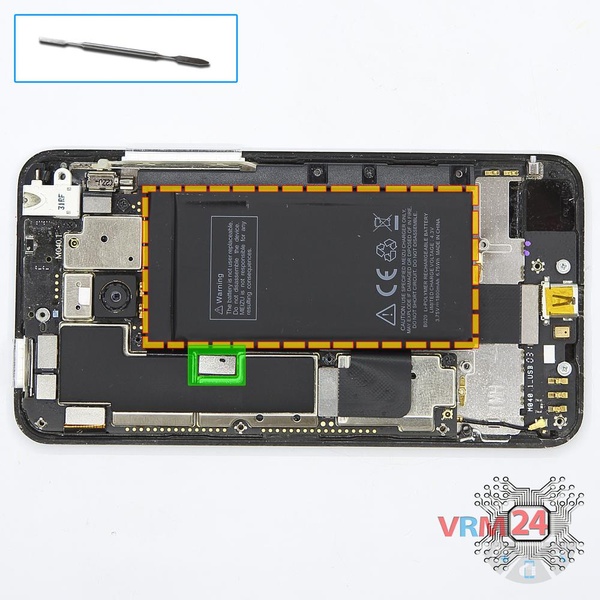

Étape 6.
Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.

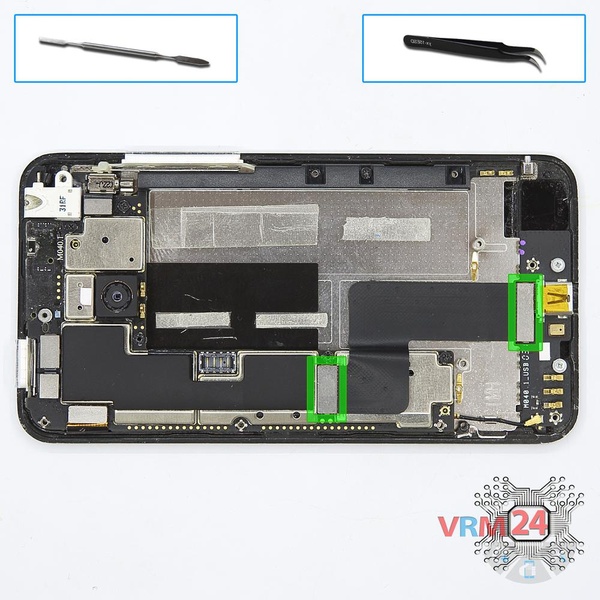

Étape 7.
Retirez la nappe d'interconnexion
Déconnectez les connecteurs et retirez la nappe inter-cartes.

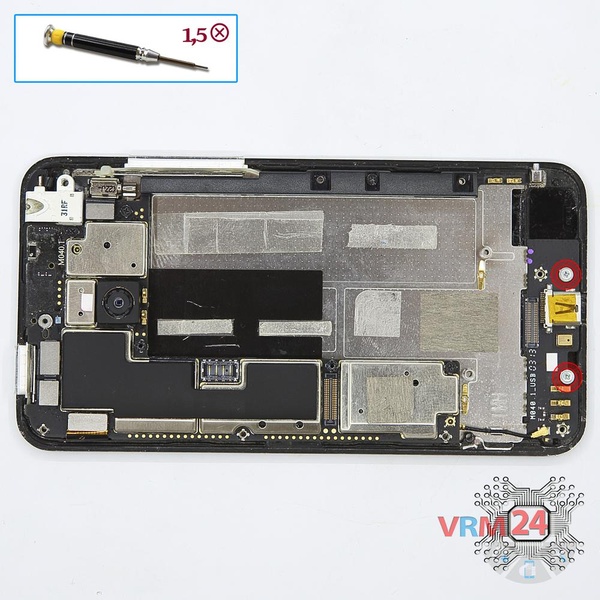

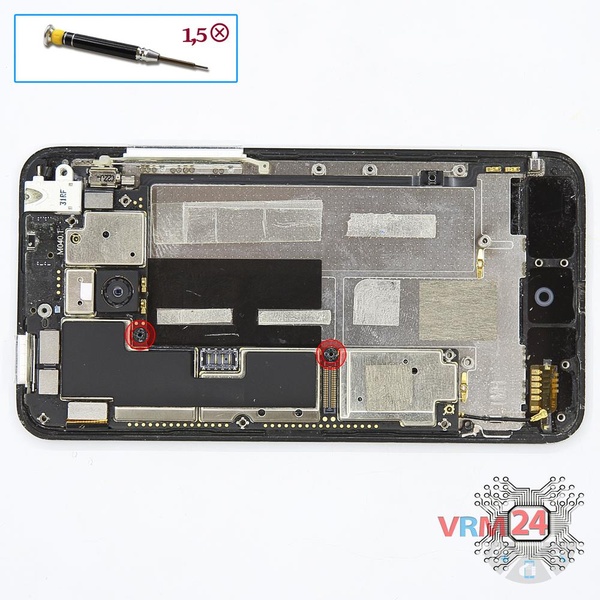

Étape 8.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère inférieure.

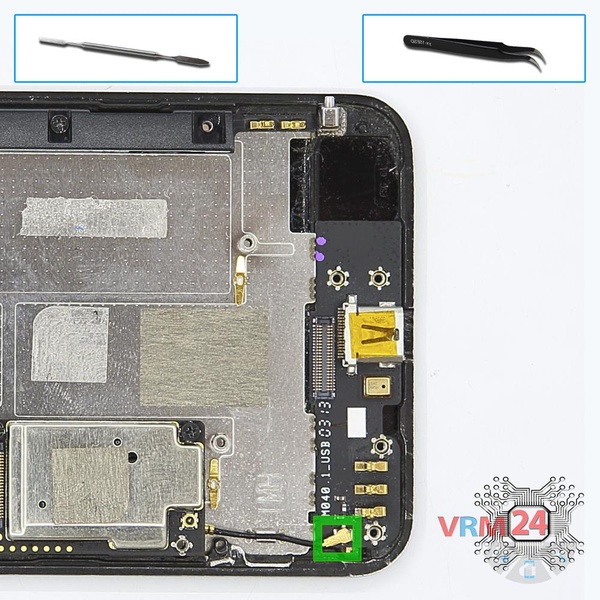

Étape 9.
Retirez le câble coaxial
Déconnectez le connecteur du câble coaxial sur la carte mère inférieure et retirez-le.

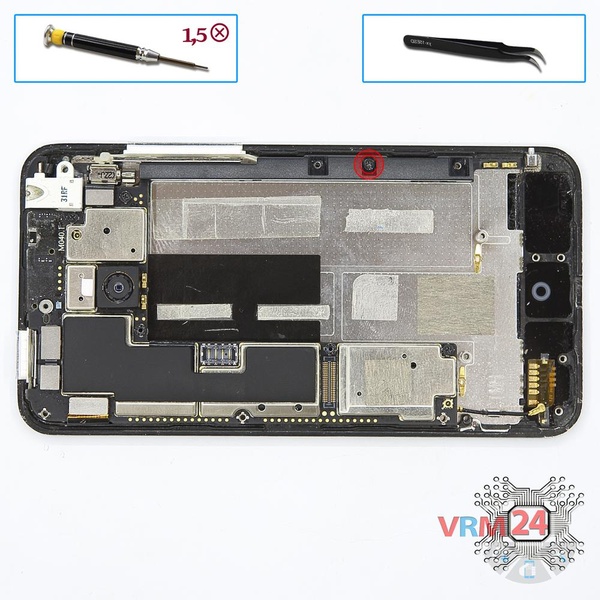

Étape 10.
Retirez le support
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis et retirez la barre plate.

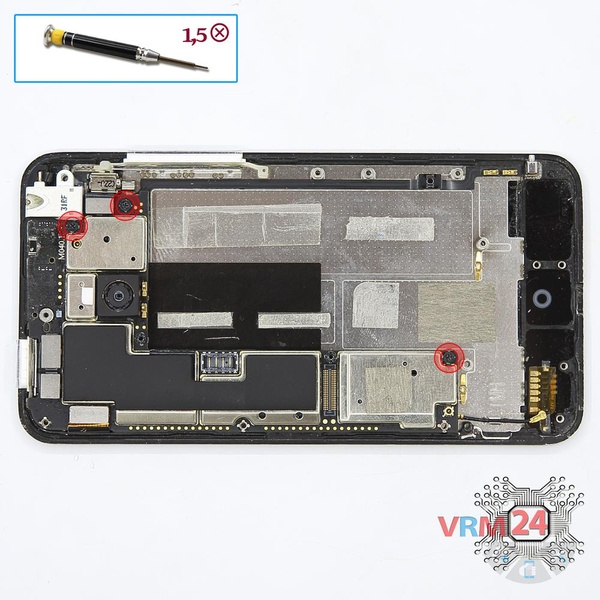

Étape 11.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.
Étape 12.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 adaptateurs de vis.

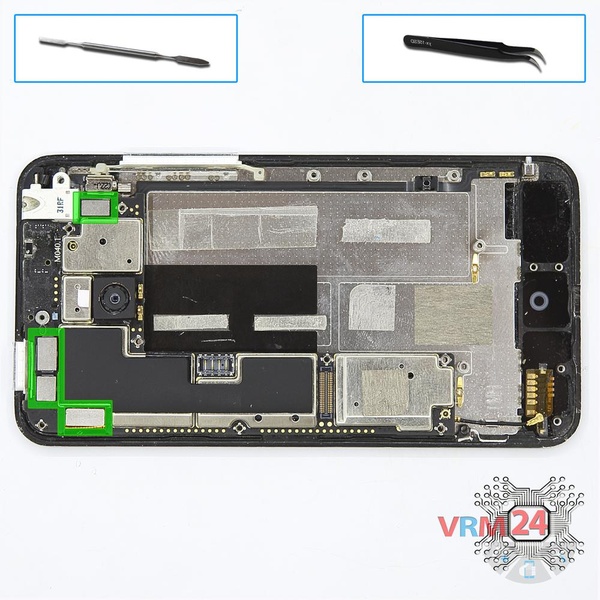

Étape 13.
Retirez la carte mère
Déconnectez les connecteurs sur la carte mère et retirez-la.

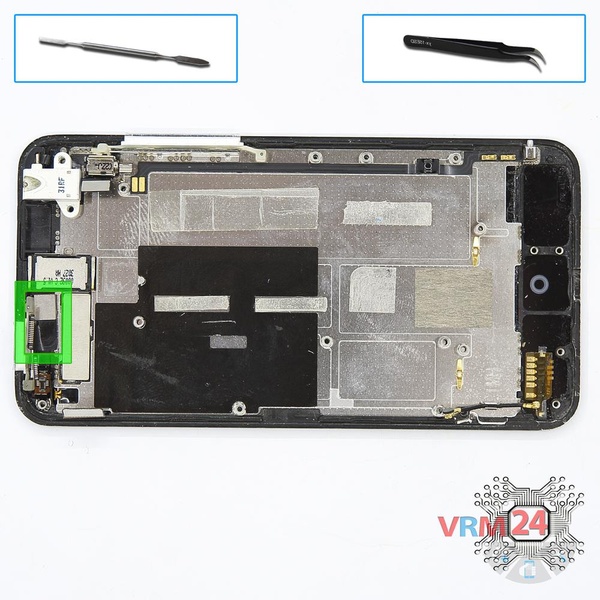

Étape 14.
Retirez la caméra avant
Faites levier et retirez la caméra avant (selfie).

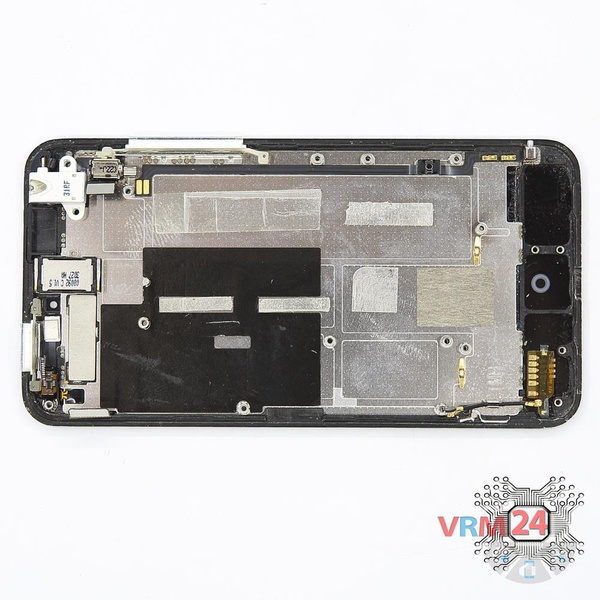

Étape 15.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
