Outils recommandés

Tournevis Five-point P0.8 mm

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

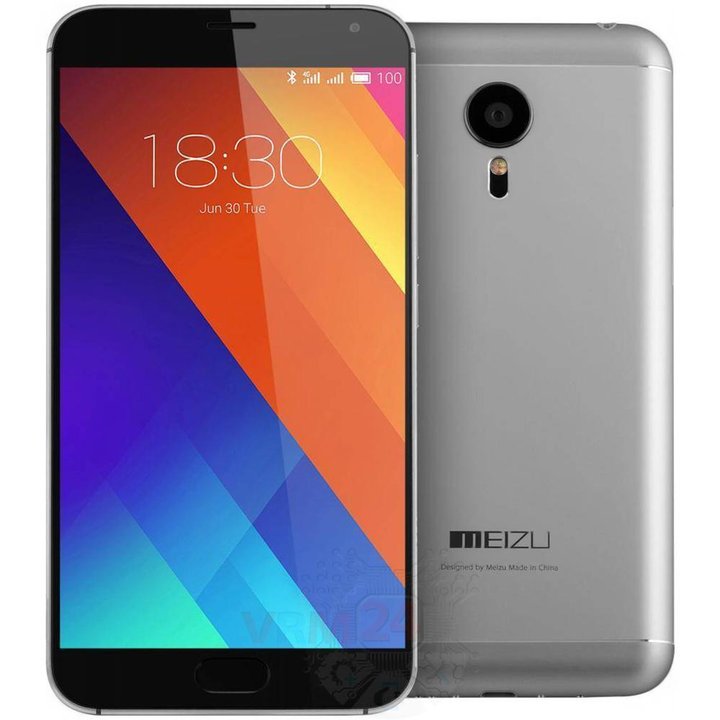

Démontage/Réparation de l'appareil mobile Meizu MX5 M575H avec la description de chaque étape et l'ensemble d'outils requis.

4211

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

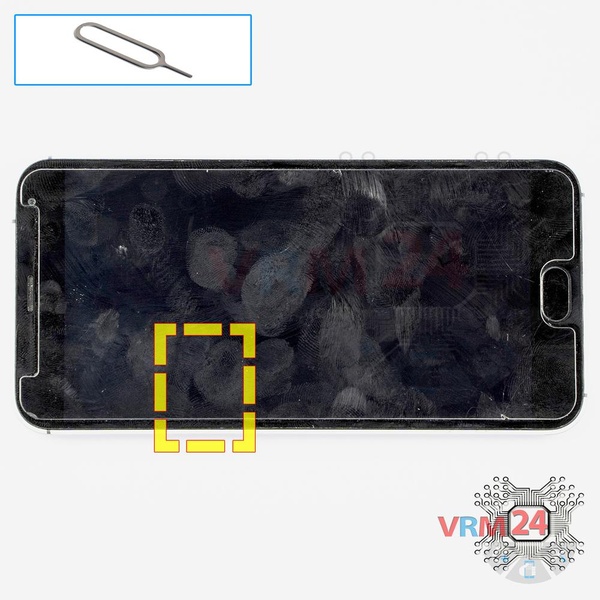

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'extraction, ouvrez le tiroir de carte SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

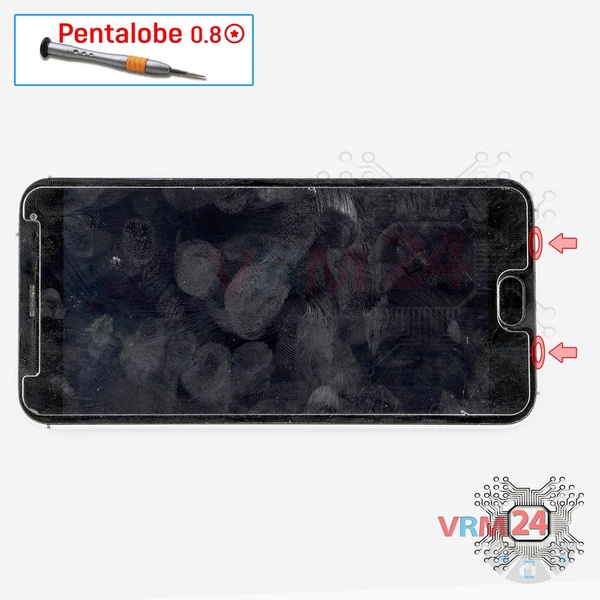

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

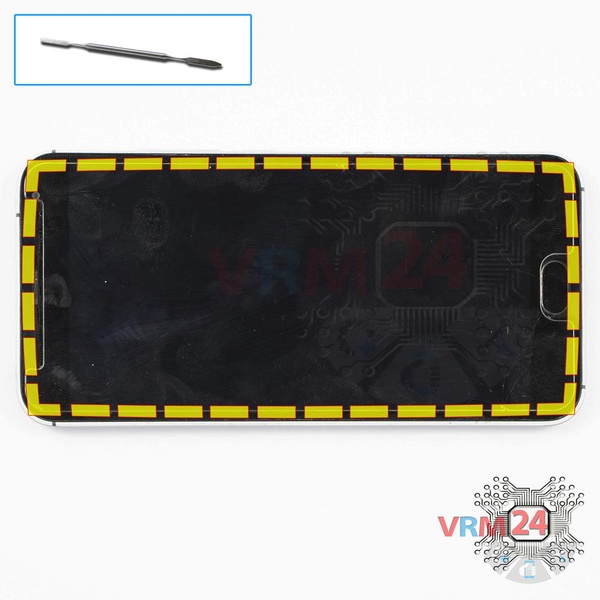

Étape 3.

Ouvrez le module d'affichage

Ouvrez le module d'affichage.

Étape 4.

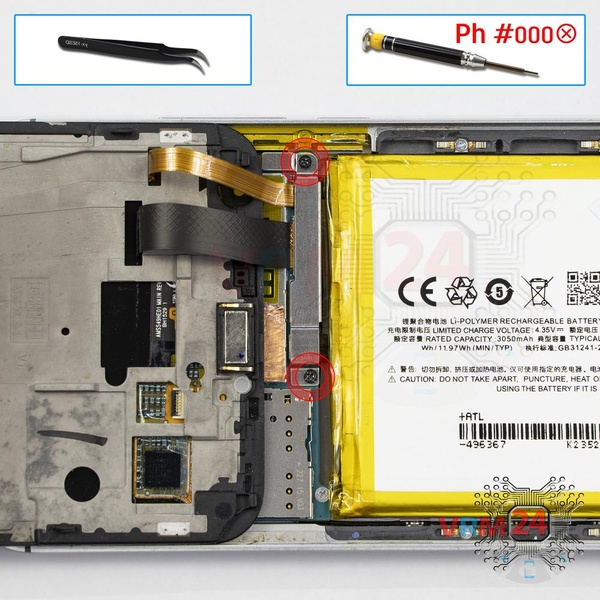

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 2 vis et retirez le support qui maintient les connecteurs.

Étape 5.

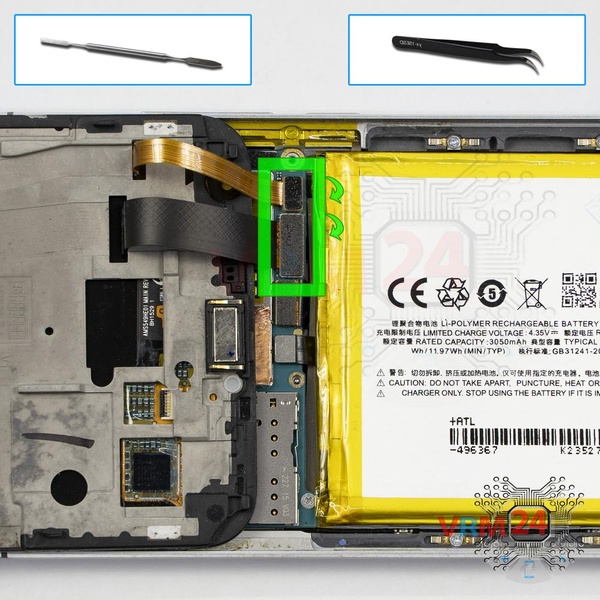

Ouvrez le module d'affichage

Faites levier sur les connecteurs et retirez le module d'affichage.

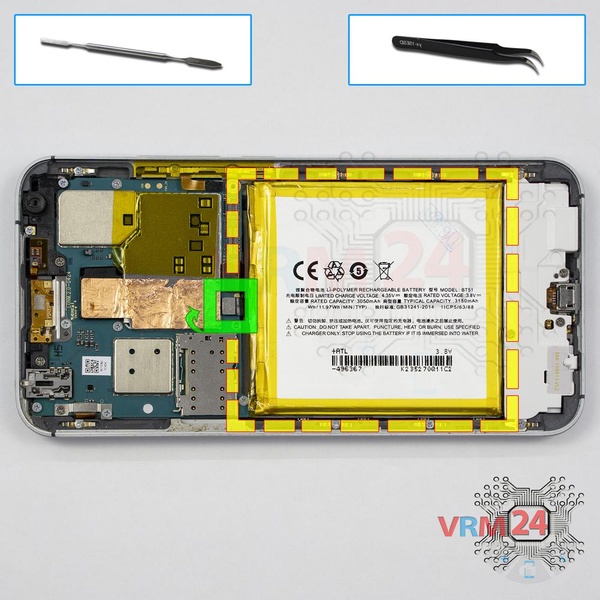

Étape 6.

Retirez la batterie

Déconnectez le connecteur sur la carte mère et retirez la batterie. Retirez également la plaque qui sert de séparation entre la batterie et la carte mère.

Étape 7.

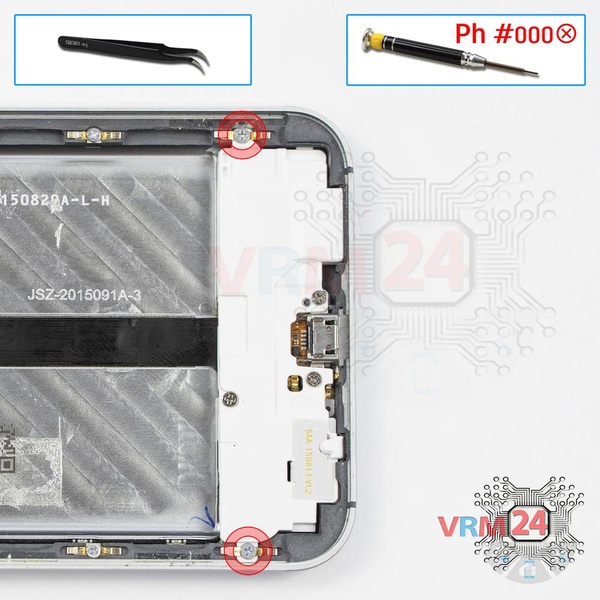

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez les contacts à ressort.

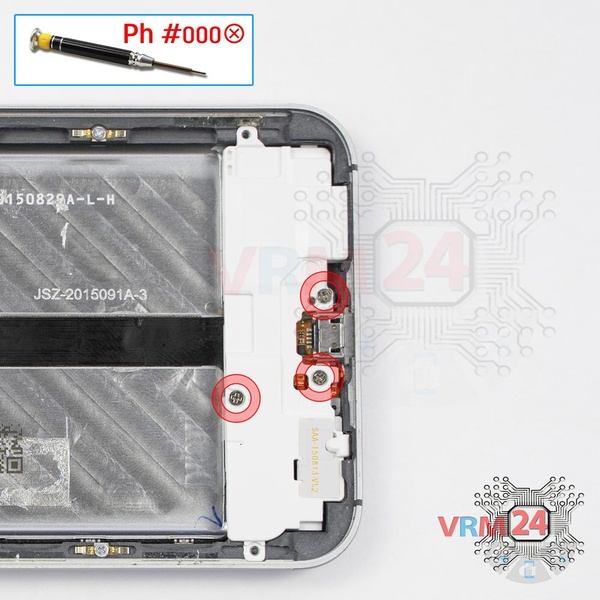

Étape 8.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 3 vis.

Étape 9.

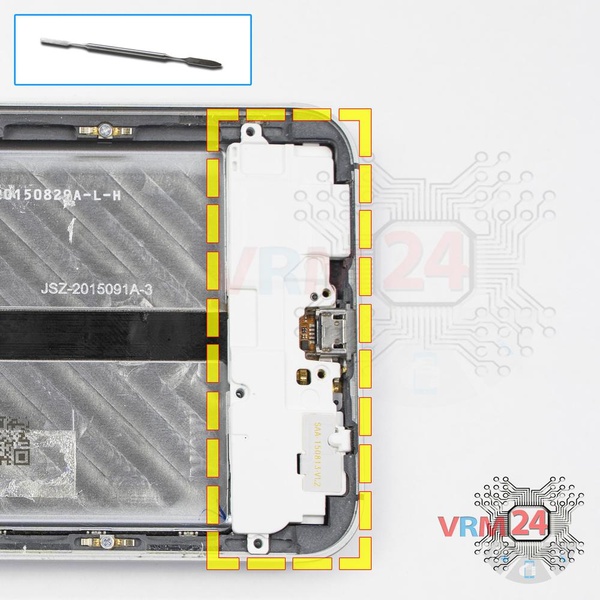

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 10.

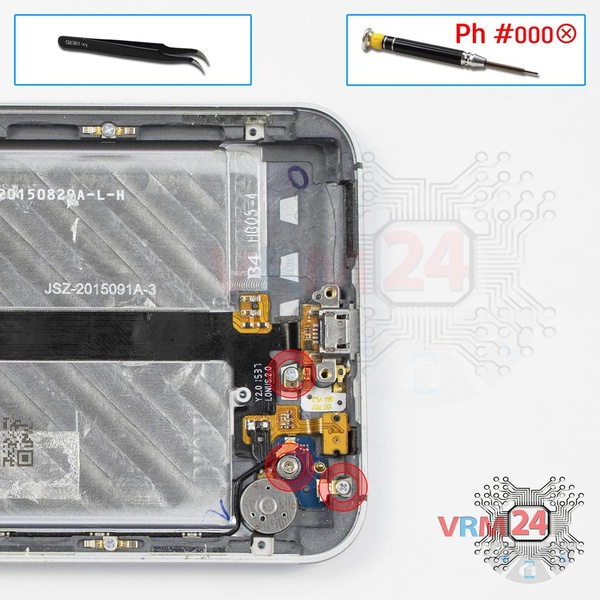

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez les contacts à ressort.

Étape 11.

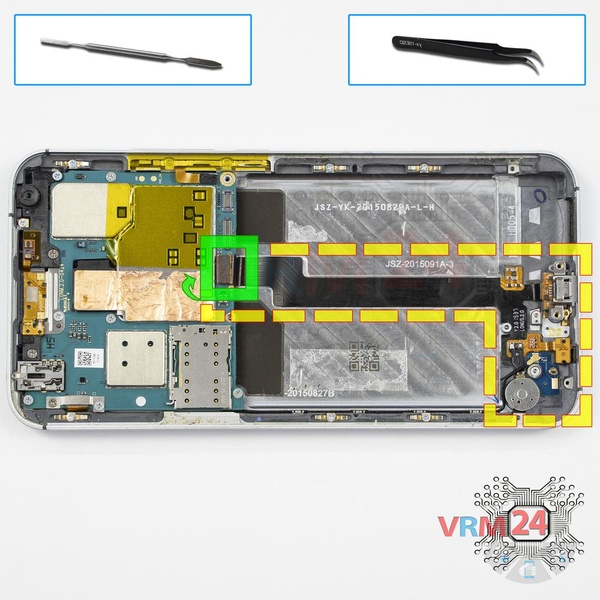

Retirez le port de charge

Soulevez les connecteurs et retirez le câble avec un port de chargement, un moteur de vibration et un microphone.

Étape 12.

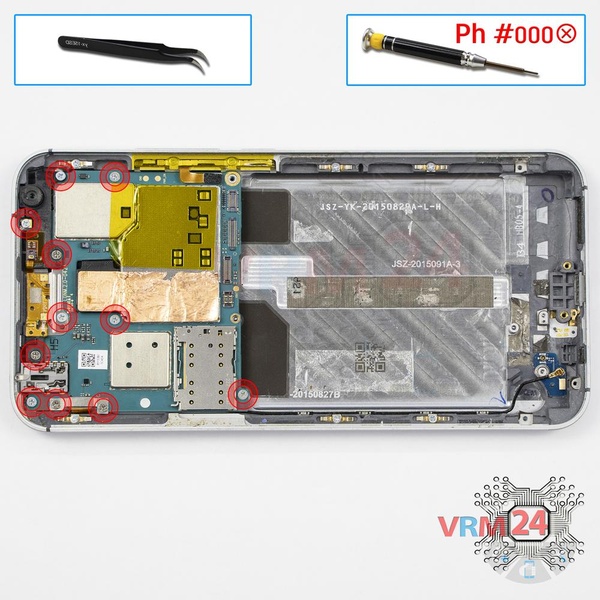

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis et retirez le support.

Étape 13.

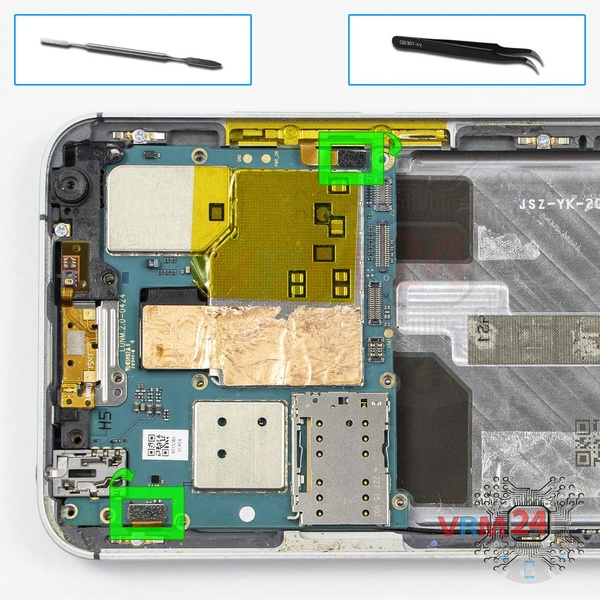

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

Étape 14.

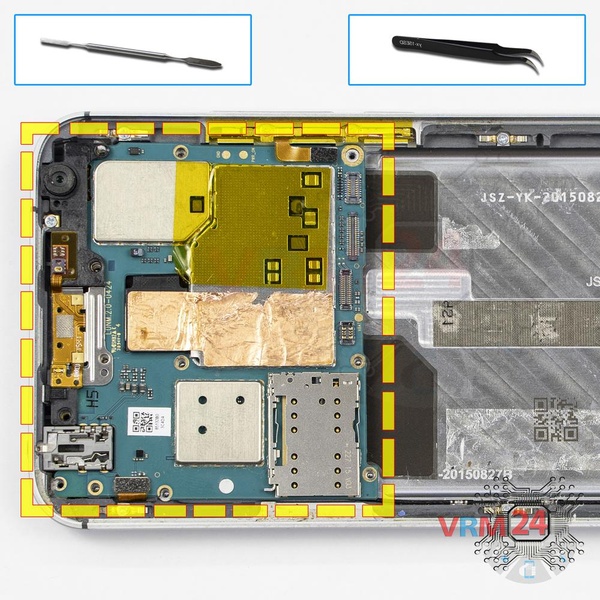

Retirez la carte mère

Retirez la carte mère.

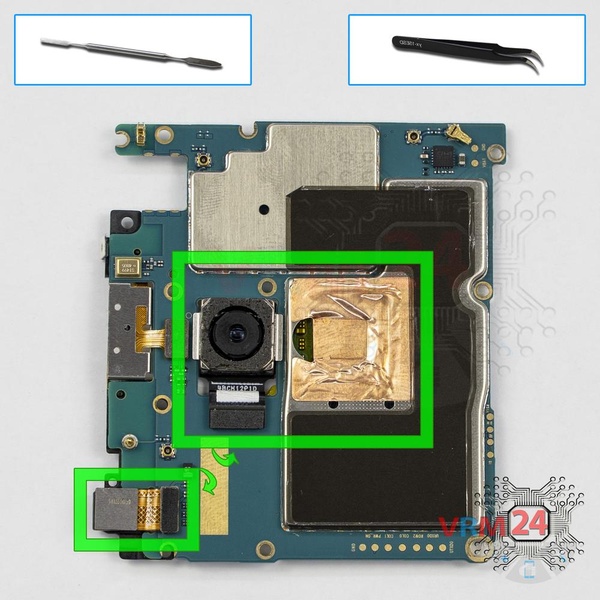

Étape 15.

Retirez les caméras

Déconnectez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

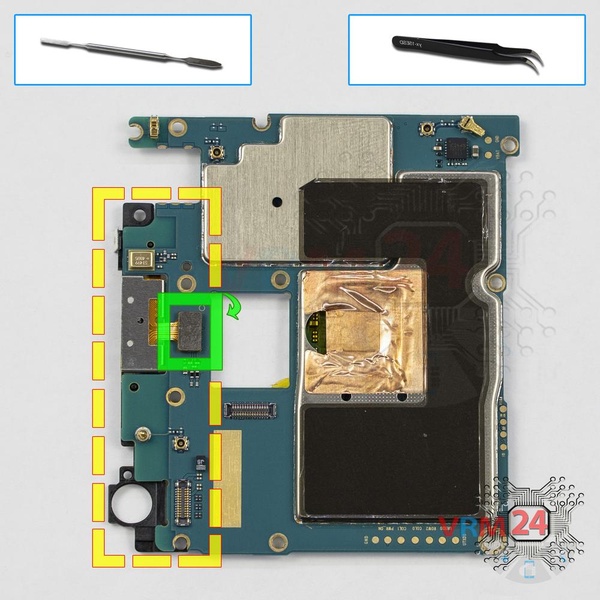

Étape 16.

Retirez le haut-parleur d'écoute

Déconnectez le connecteur et retirez le cadre avec un haut-parleur d'écoute.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 16 minutes. Ce guide convient à tous les modèles Meizu MX5 M575H commercialisés dans différents pays.
