Démontage/Réparation de l'appareil mobile Motorola Moto E4 XT1762 avec la description de chaque étape et l'ensemble d'outils requis.

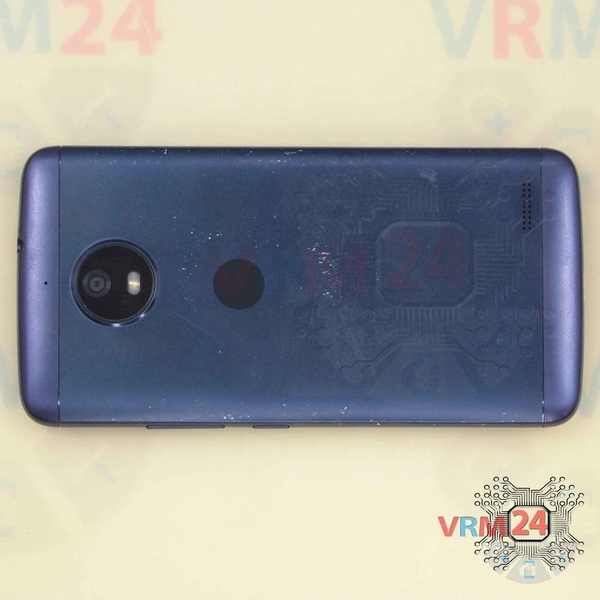

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

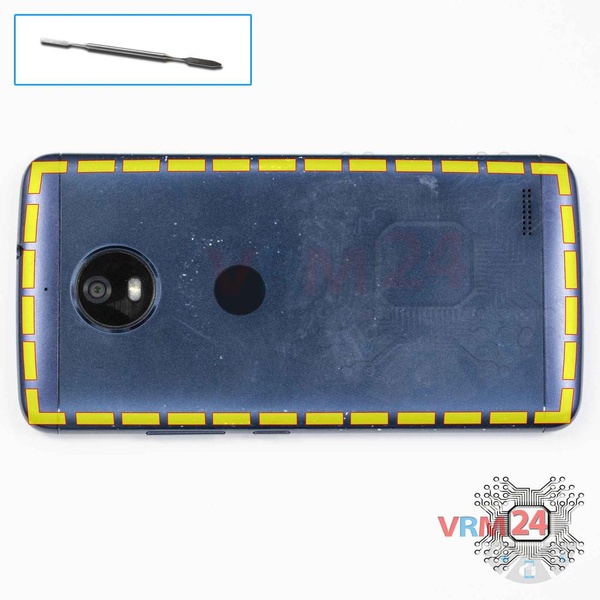

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

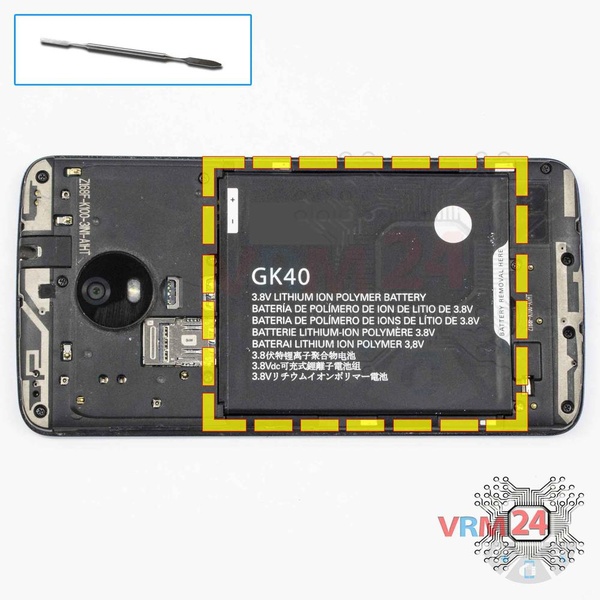

Retirez la batterie.

ℹ️ Le modèle Motorola Moto E4 (XT1762) possède une batterie GK40 d'une capacité de 2800 mAh (aussi appelée batterie rechargeable).

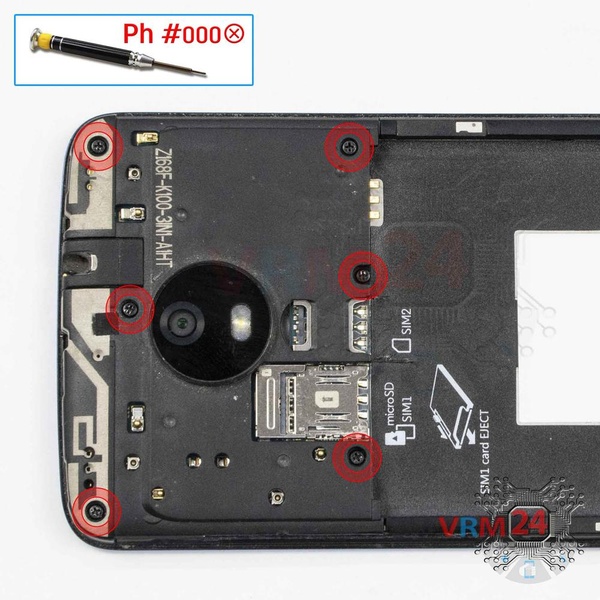

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les six vis.

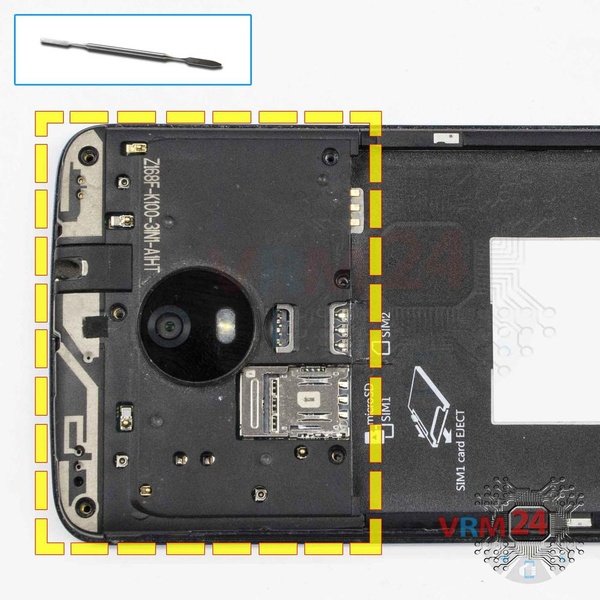

Retirez le cache avec les antennes qui protègent la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte.

ℹ️ Sur le cache supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de pads de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les pads de contact sur le cache correspondent et se touchent. Sinon, il peut y avoir une perte de signal ou un signal très faible.

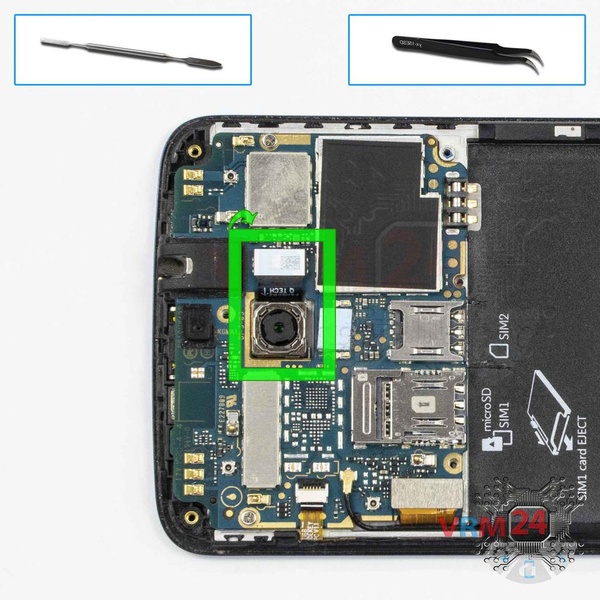

Déconnectez les connecteurs et retirez la caméra arrière.

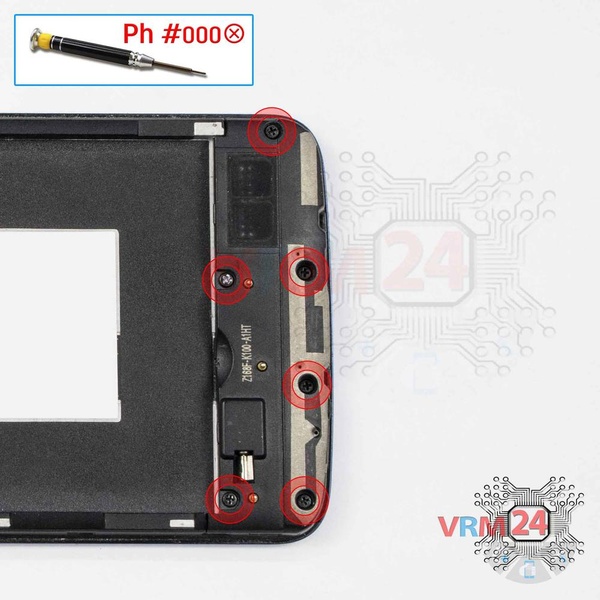

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les six vis.

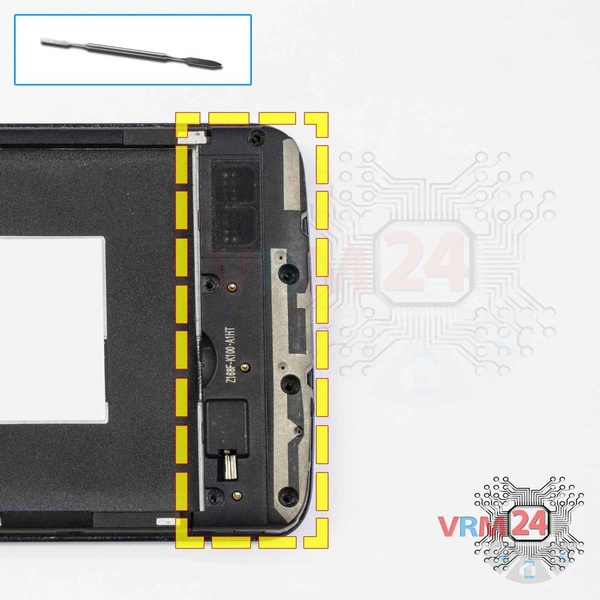

Retirez l'ensemble haut-parleur avec les antennes.

Déconnectez le connecteur du câble coaxial, les câbles vers la carte mère et le câble inter-cartes du sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

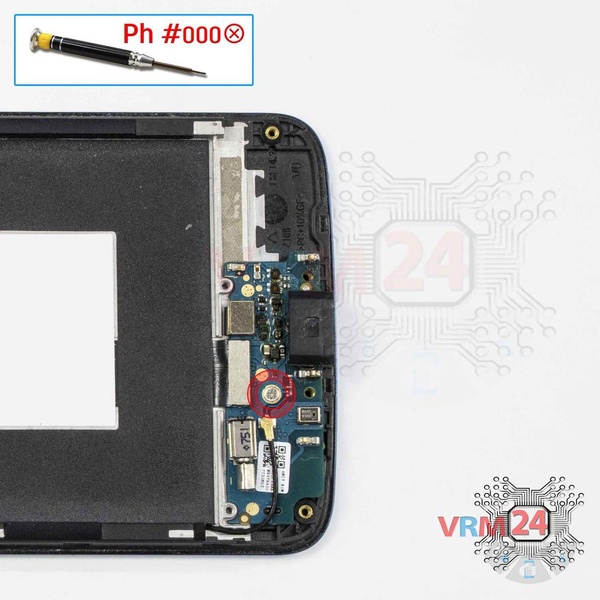

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une vis fixant la carte fille.

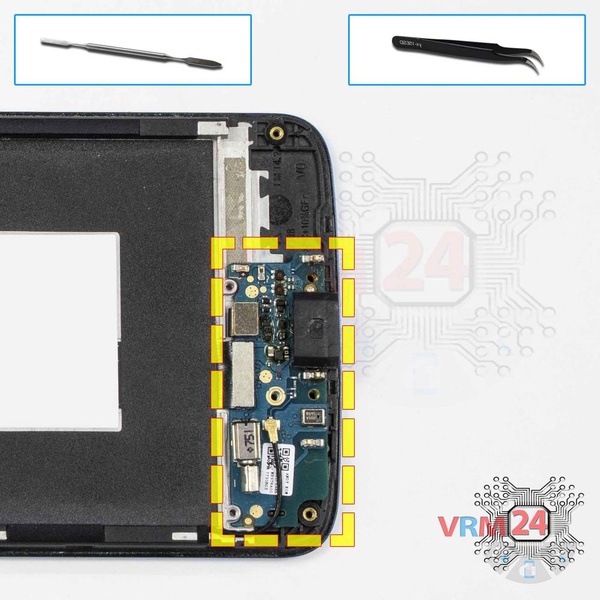

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

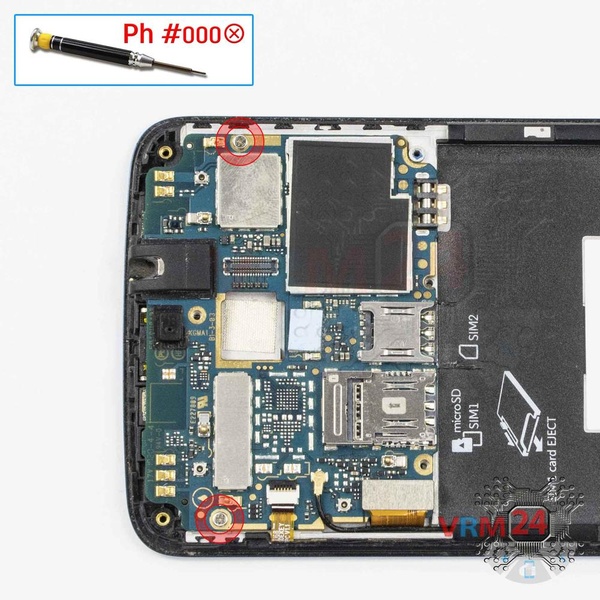

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis fixant la carte mère.

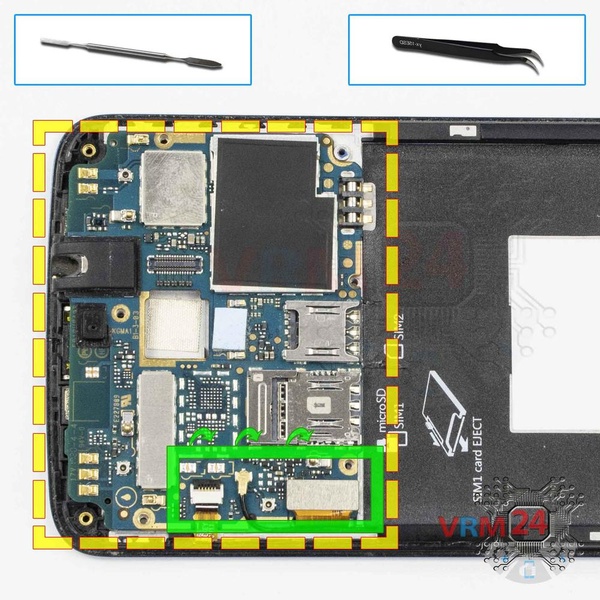

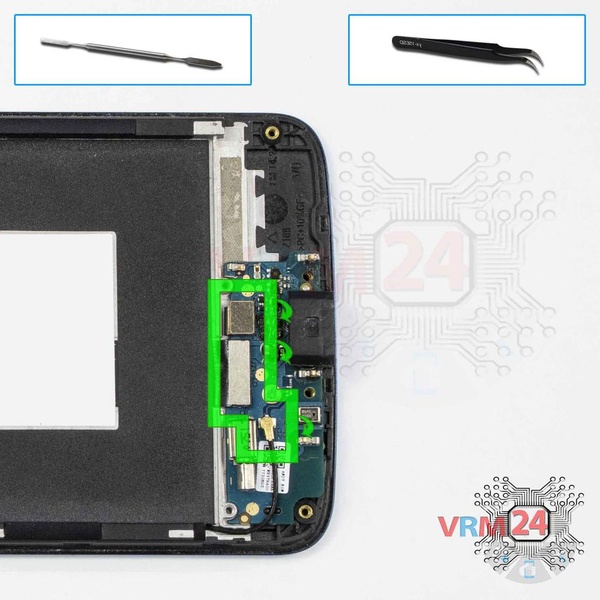

Faites levier sur les connecteurs du câble des boutons power et volume, du câble du module d'affichage, du câble coaxial.

Retournez la carte mère.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

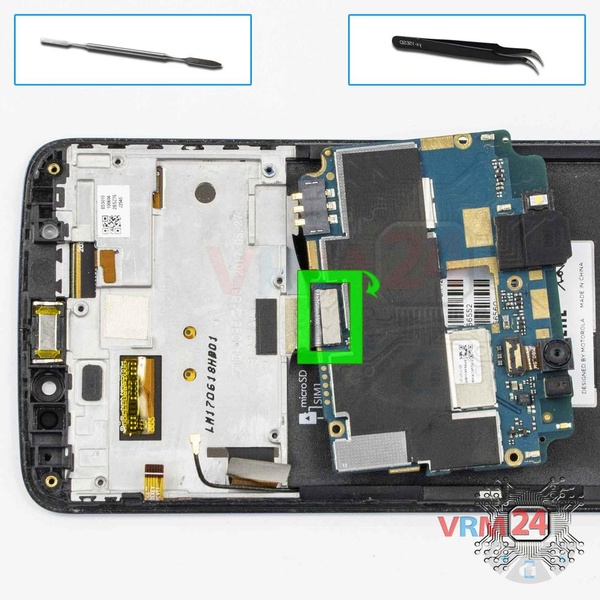

Débranchez le connecteur du câble inter-cartes et retirez la carte mère.

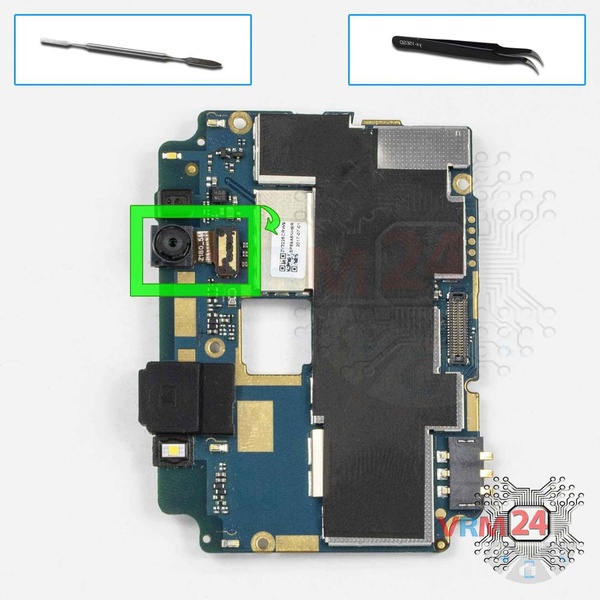

Déconnectez le connecteur et retirez la caméra frontale (selfie).
