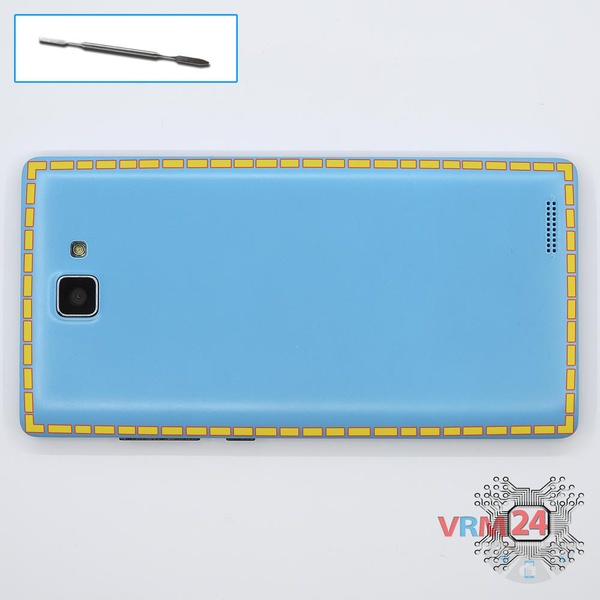

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

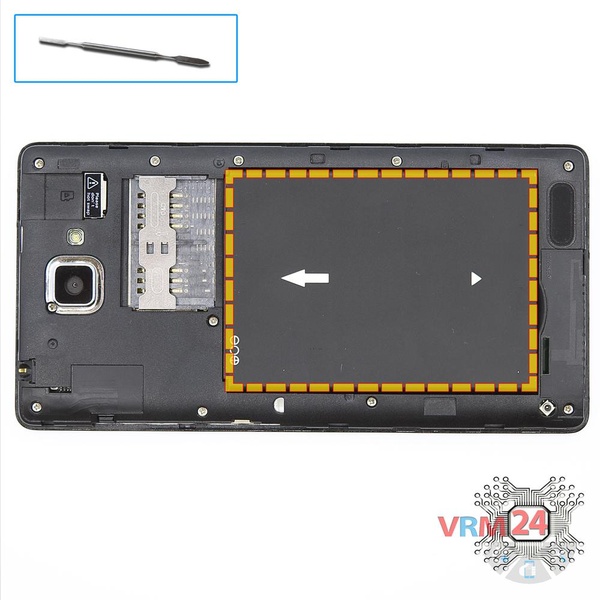

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

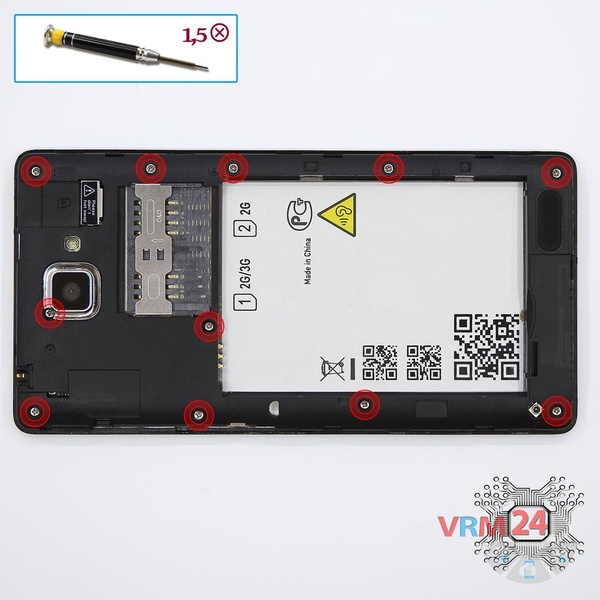

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 boulons dans le cadre du téléphone.

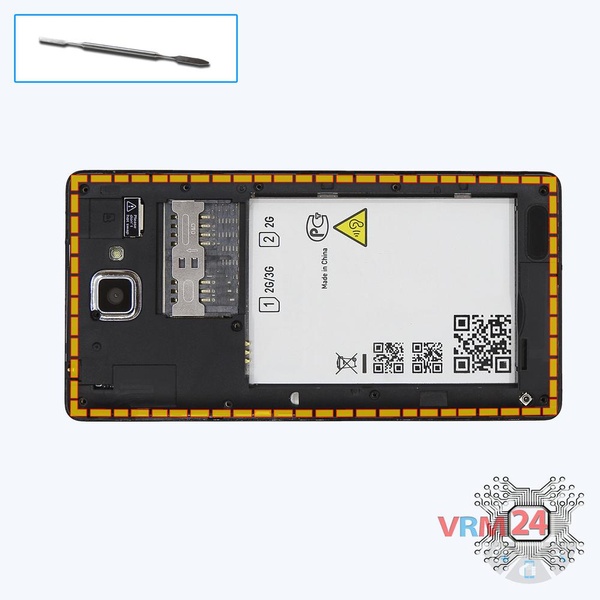

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

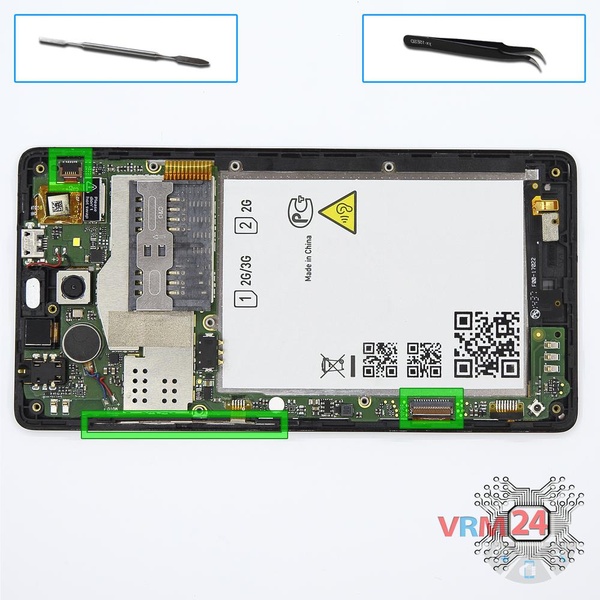

Retirez le câble

Étape 5.

Retirez le câble

Déconnectez les connecteurs et faites levier & pour retirer la nappe flexible avec les boutons de volume et d'alimentation.

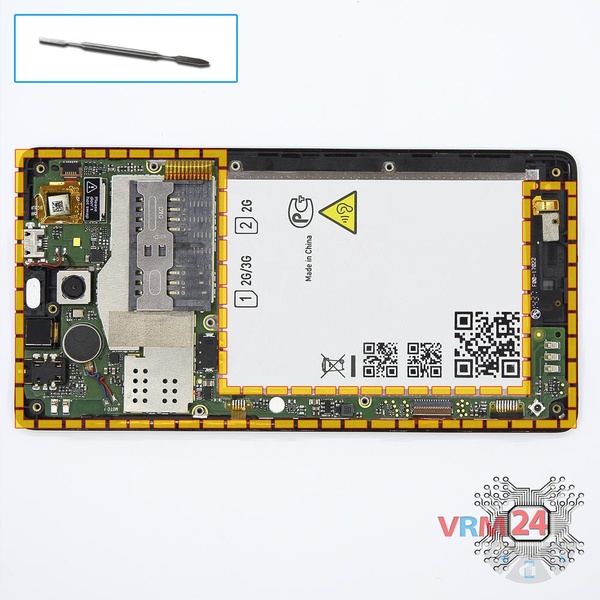

Retirez la carte mère

Étape 6.

Retirez la carte mère

Retirez la carte mère.

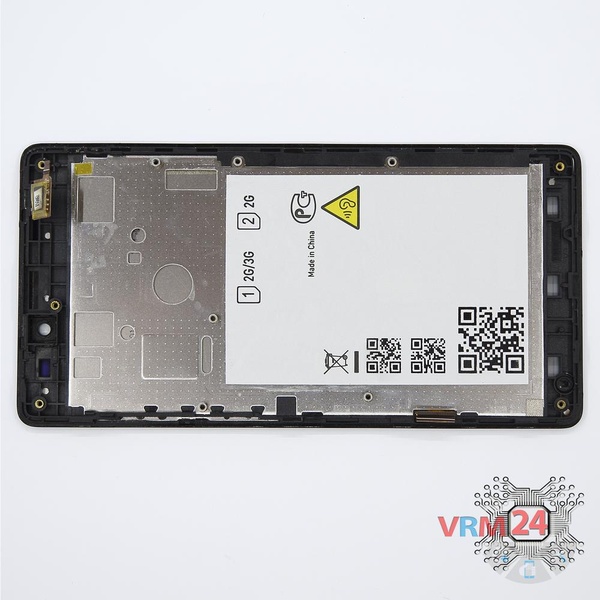

Dans le cadre de l'écran est resté

Étape 7.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 4 minutes. Ce guide convient à tous les modèles Archos 50 NEON or Аркос 50 Неон commercialisés dans différents pays.
#instructions #Archos #Archos 50 NEON
Instructions de démontage détaillées du Archos 50 NEON en vidéo, réalisées par notre centre de réparation et service mobile :
