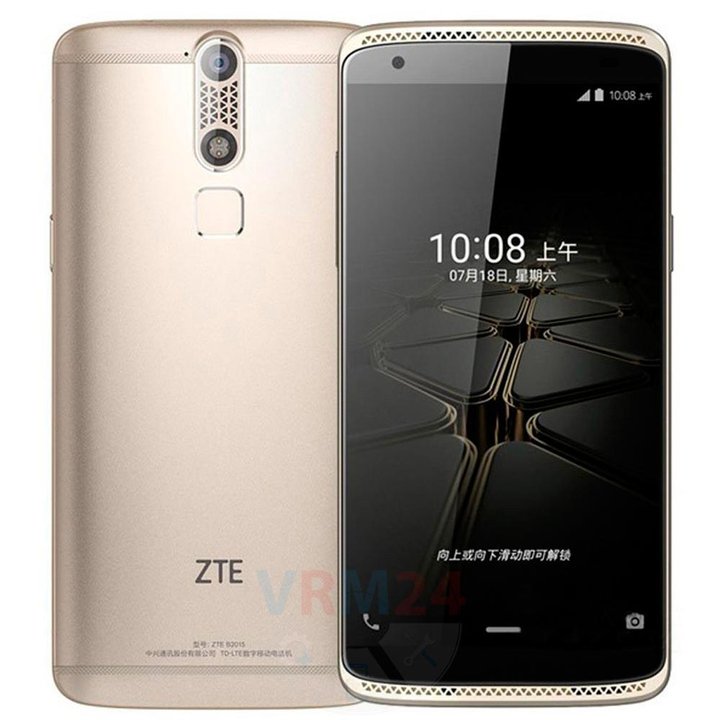

Démontage/Réparation de l'appareil mobile ZTE Axon Mini (ZTE Axon Mini B2016) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.

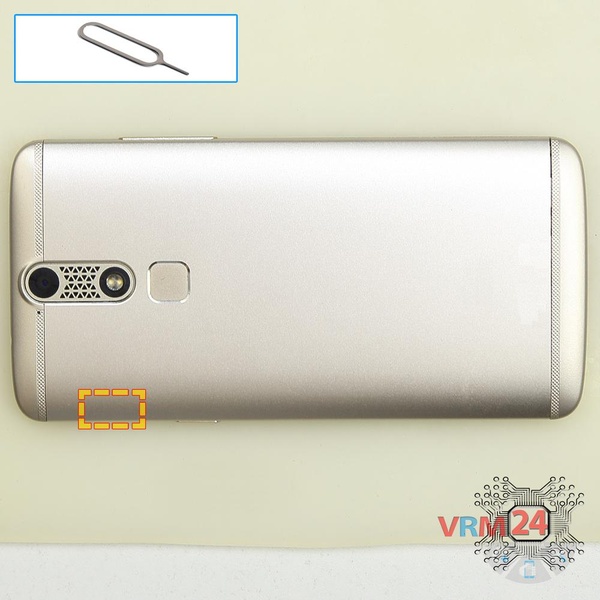

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).
⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 2.

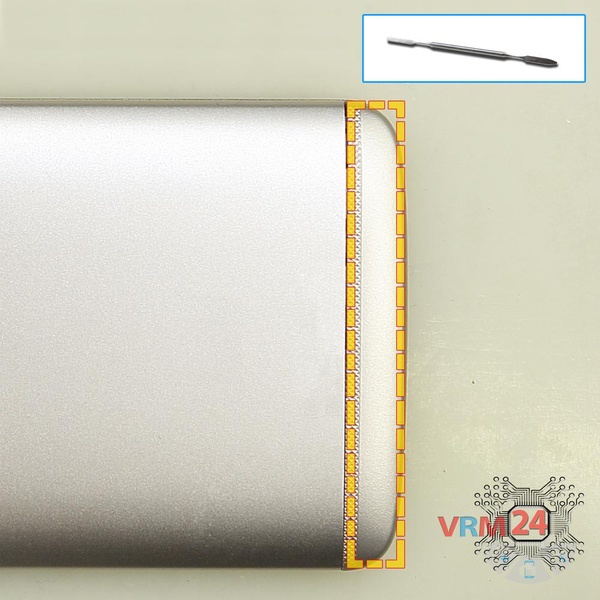

Faites levier sur le bord et retirez la coque cachant les vis fixant la coque arrière.
Étape 3.

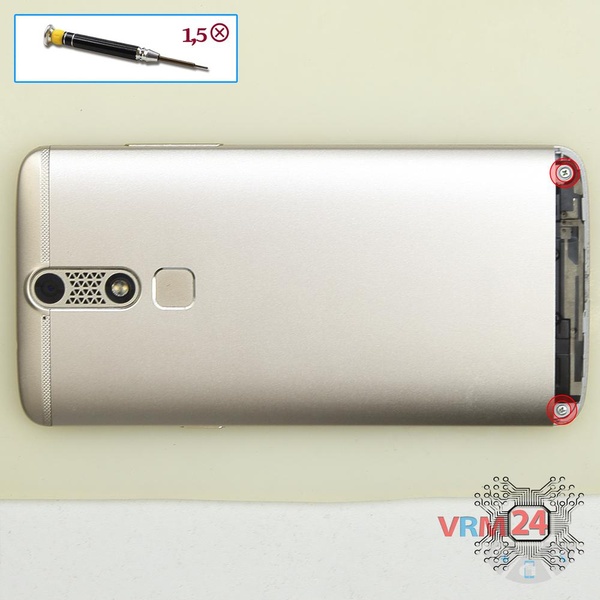

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les deux vis fixant la coque arrière.
Étape 4.

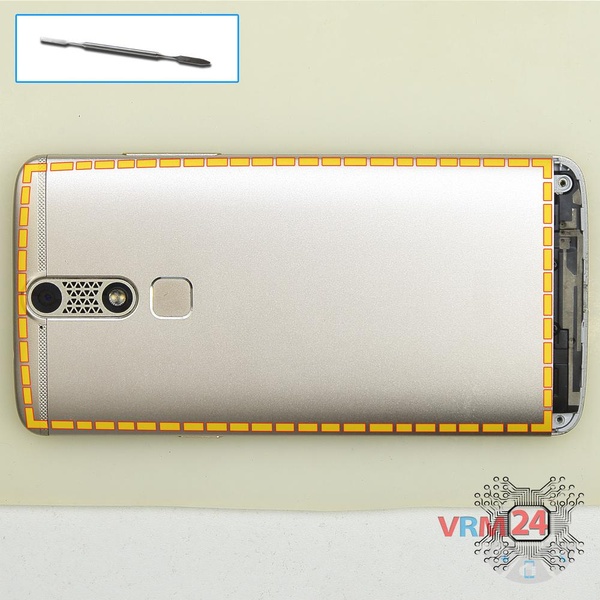

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.
N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.
⚠️ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.
⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.
Étape 5.

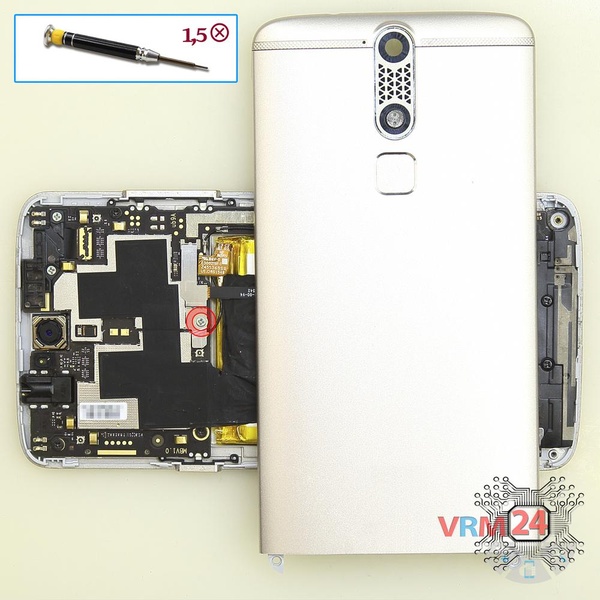

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez une vis et retirez le support maintenant les connecteurs.
Étape 6.

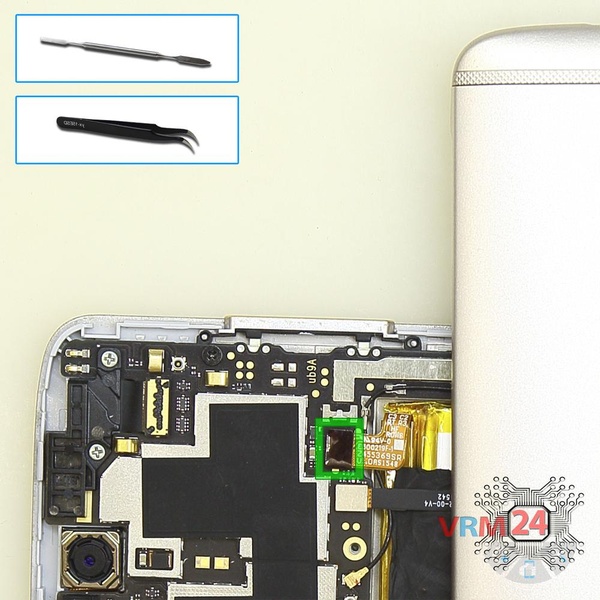

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.
ℹ️ Le modèle ZTE Axon Mini a une batterie Li3928T44P8h475371 avec 2800 mAh capacité (aussi appelée batterie rechargeable).
⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
Étape 7.

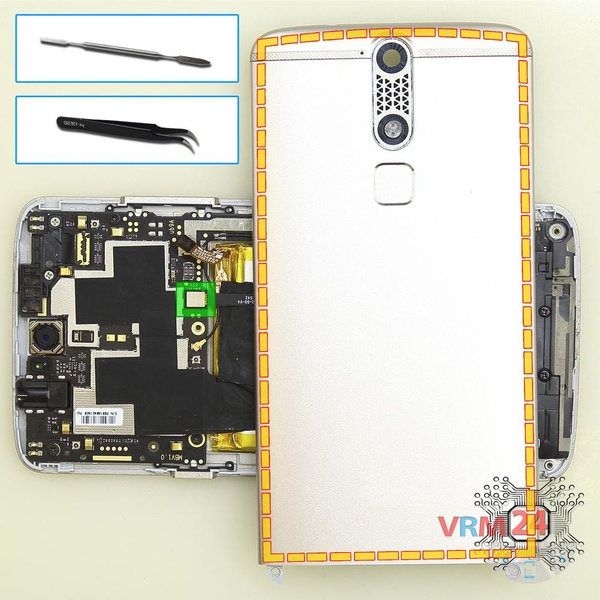

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.
Étape 8.

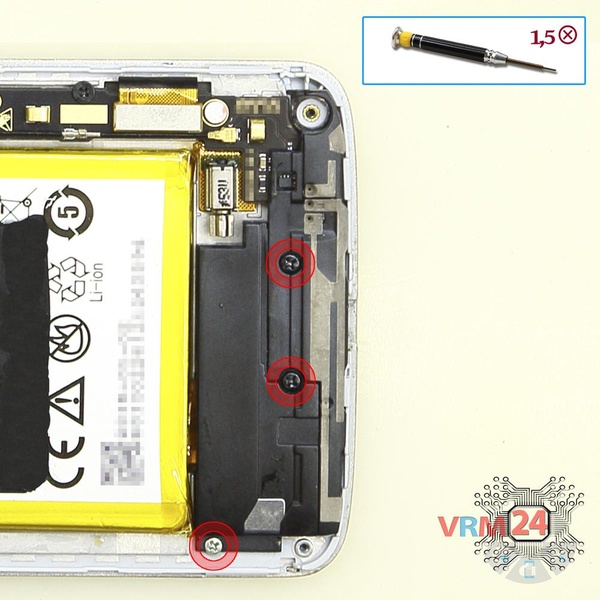

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les trois vis.
Étape 9.

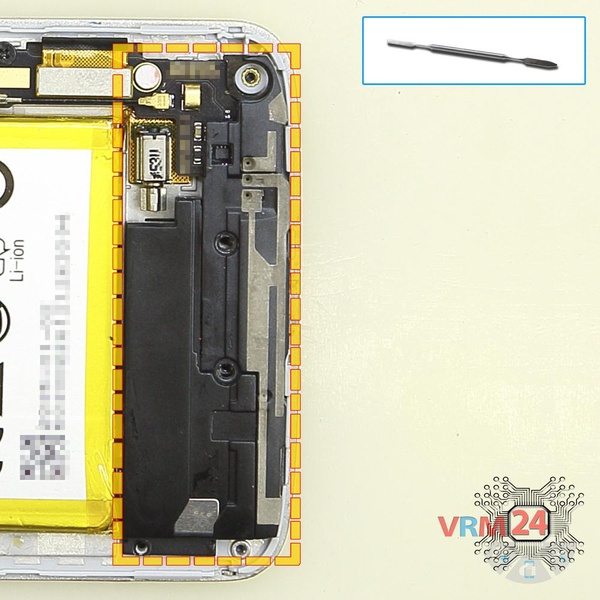

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les antennes.
Étape 10.

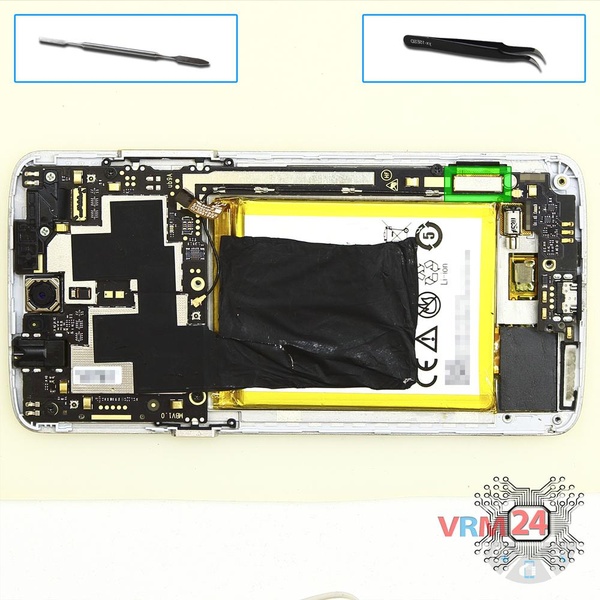

Faites levier sur le connecteur du module d'affichage.
Étape 11.

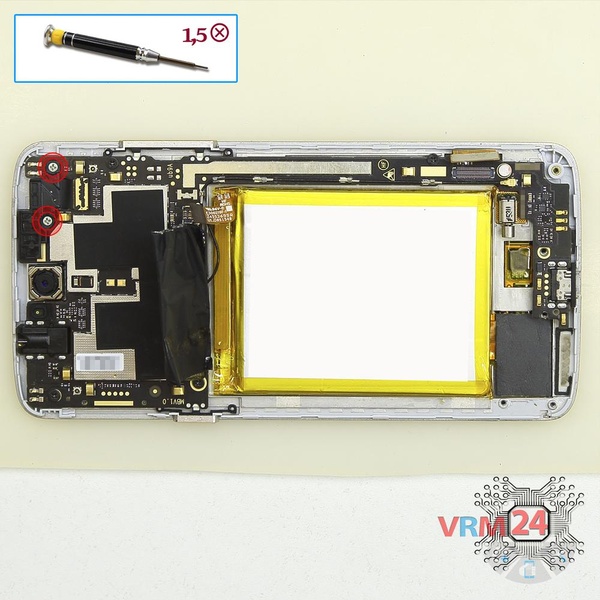

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les deux vis et retirez le support maintenant la caméra frontale (selfie).
Étape 12.

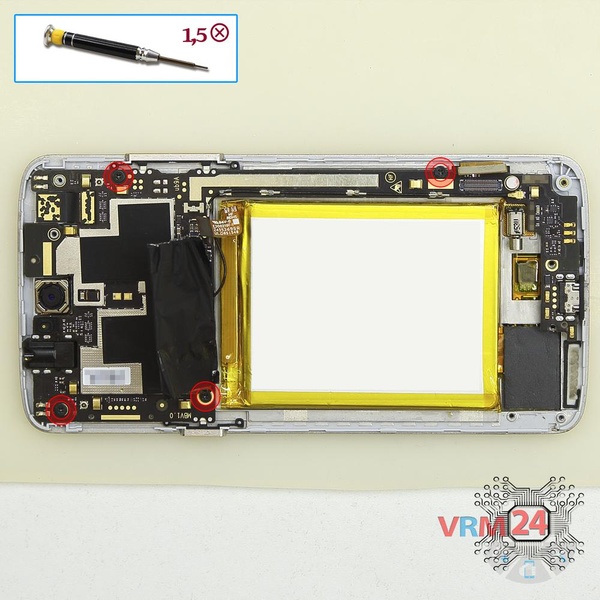

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les quatre vis fixant la carte mère.
Étape 13.

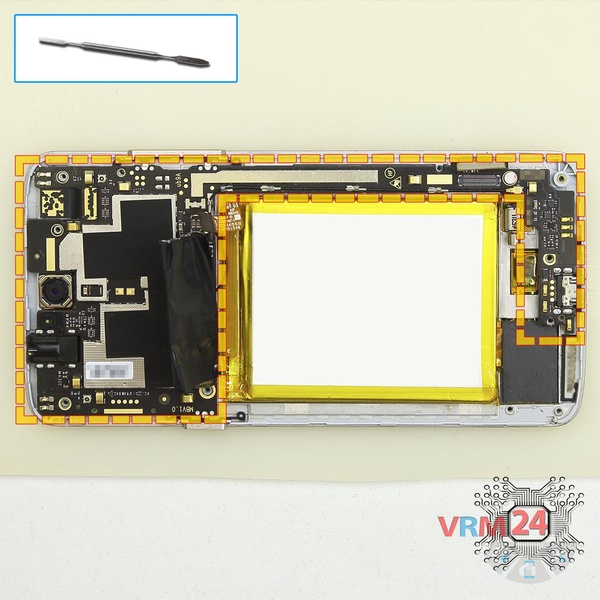

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.
La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.
⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 14.

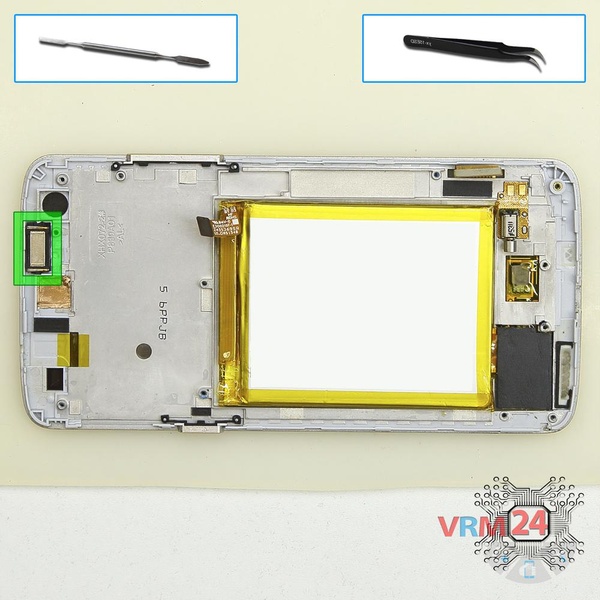

Faites levier en bas et retirez le haut-parleur d'écoute.
⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.
⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
