Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

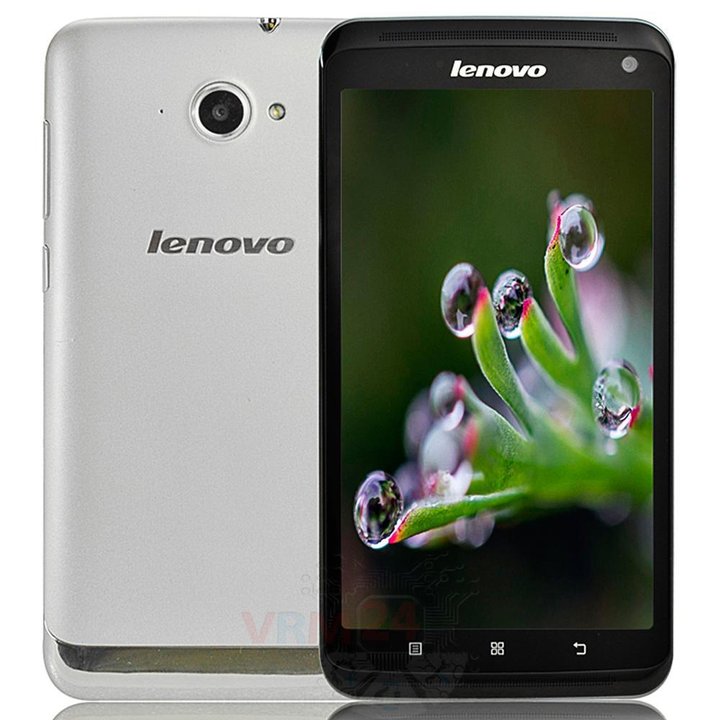

Démontage/Réparation de l'appareil mobile Lenovo S930 (Lenovo S930) avec la description de chaque étape et l'ensemble d'outils requis.
4732
Vues
0
J'aime
—
Partager
18
Questions

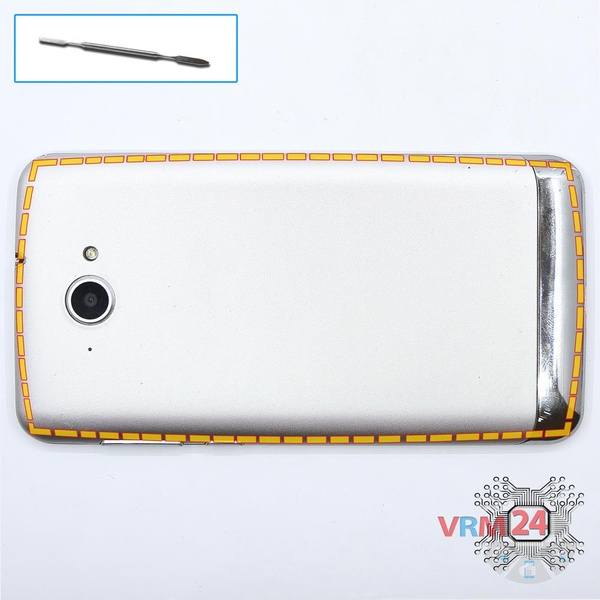

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

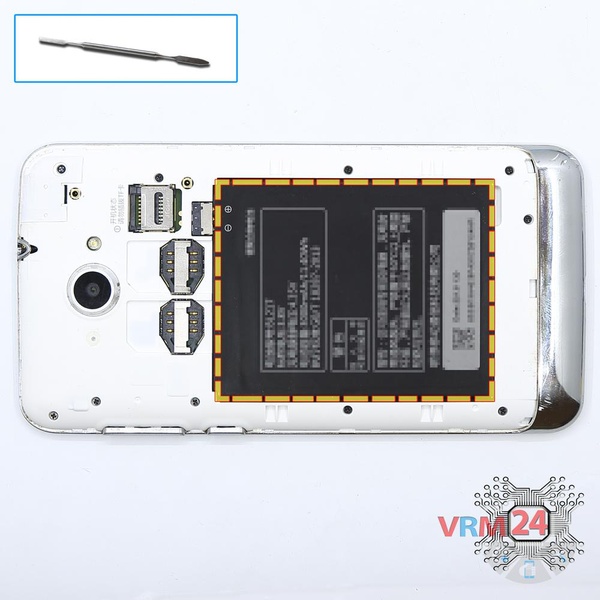

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

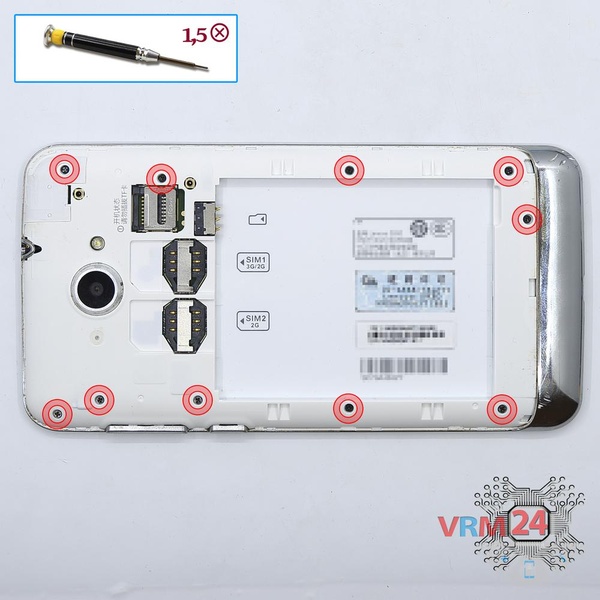

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis dans le châssis du téléphone.

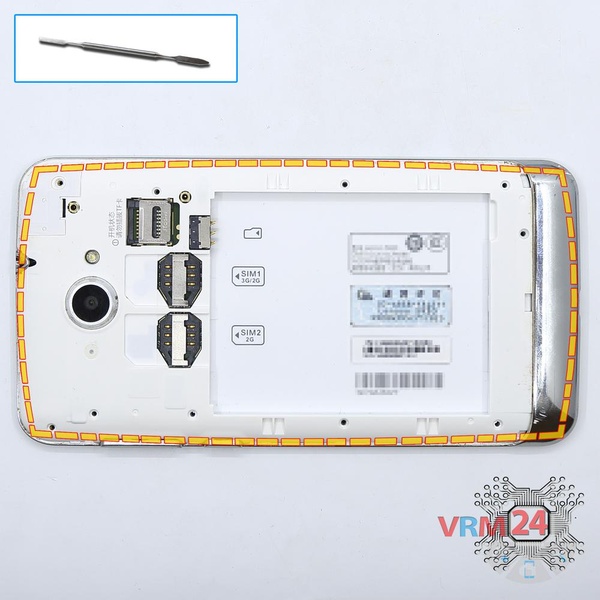

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

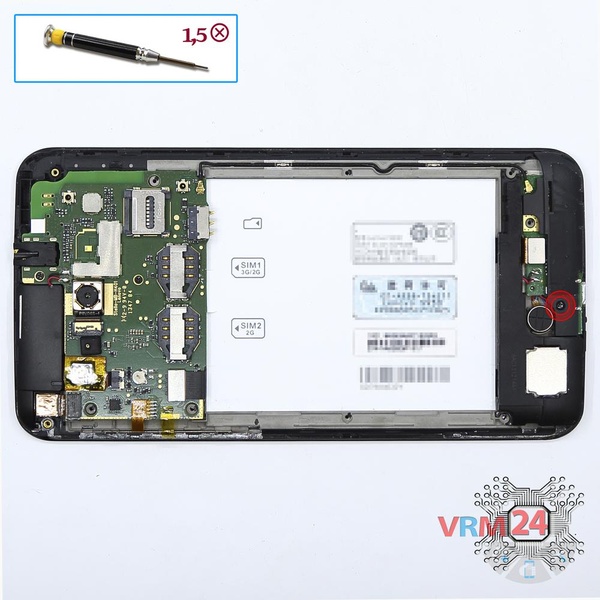

Étape 5.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la partie inférieure.

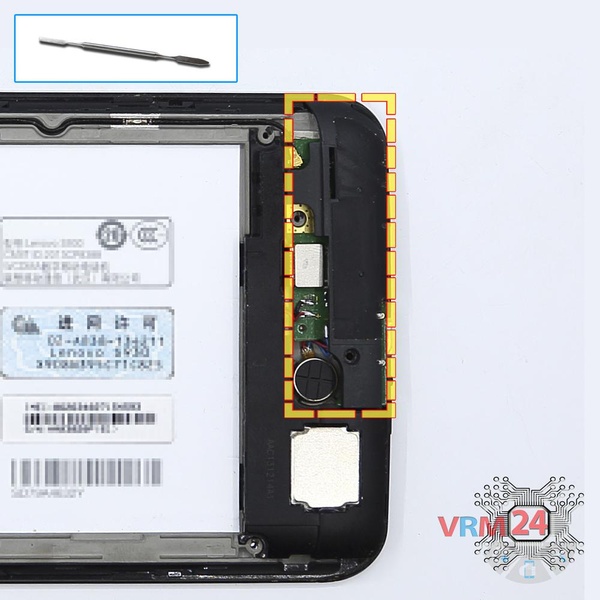

Étape 6.
Retirez le cadre
Faites levier & retirez la partie inférieure.

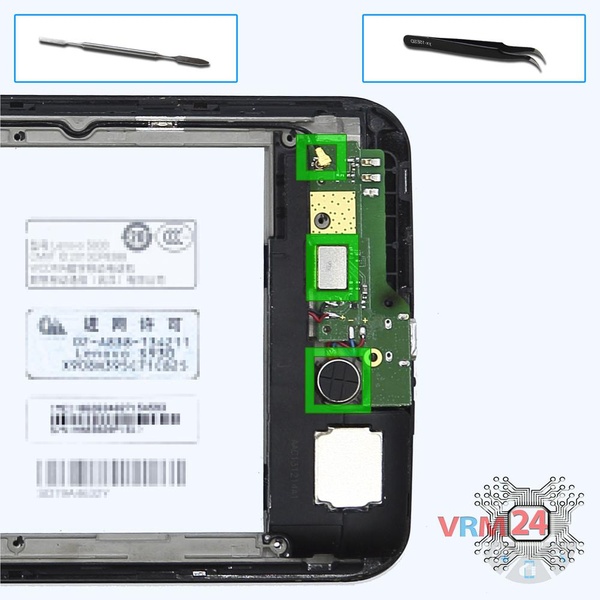

Étape 7.
Retirez la carte fille
Déconnectez les connecteurs sur la carte mère inférieure et retirez la carte avec l'ensemble buzzer (haut-parleur).

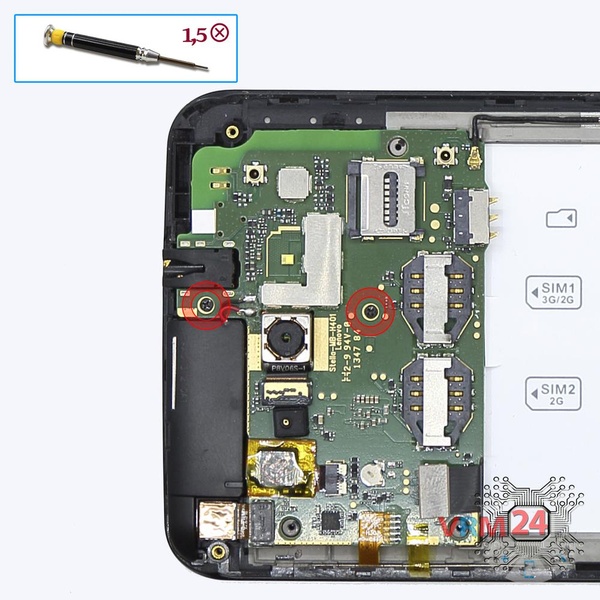

Étape 8.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

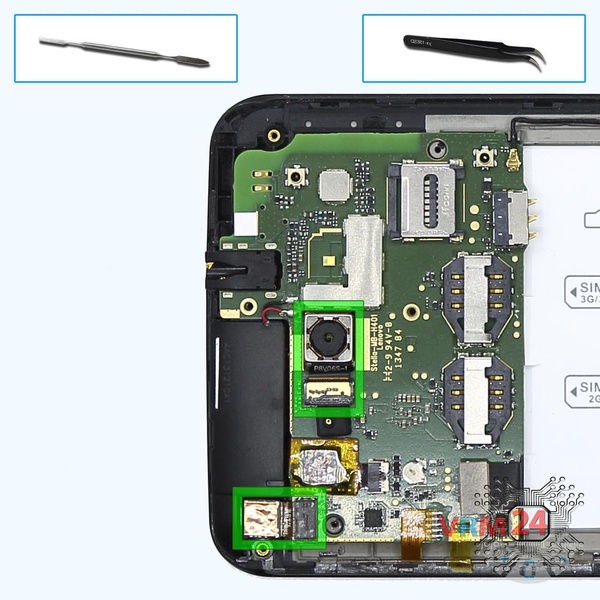

Étape 9.
Retirez les caméras
Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

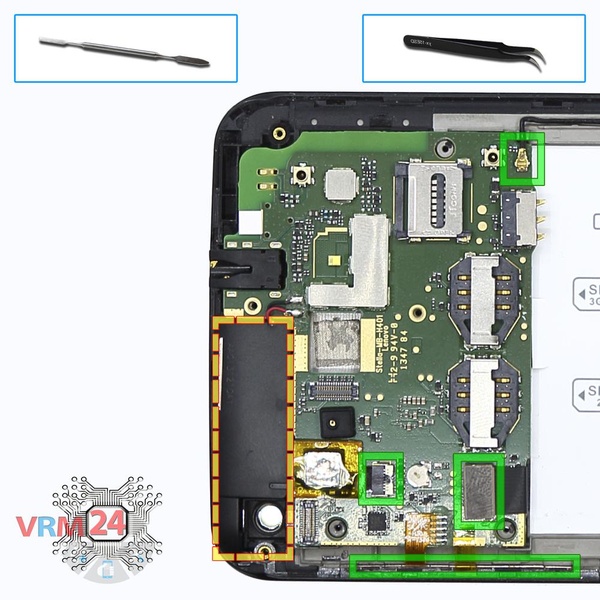

Étape 10.
Déconnectez le connecteur
Déconnectez les connecteurs de la carte mère et soulevez la nappe des boutons power & volume.
⚠ Attention !
Le haut-parleur appuie sur la nappe de l'écran tactile .

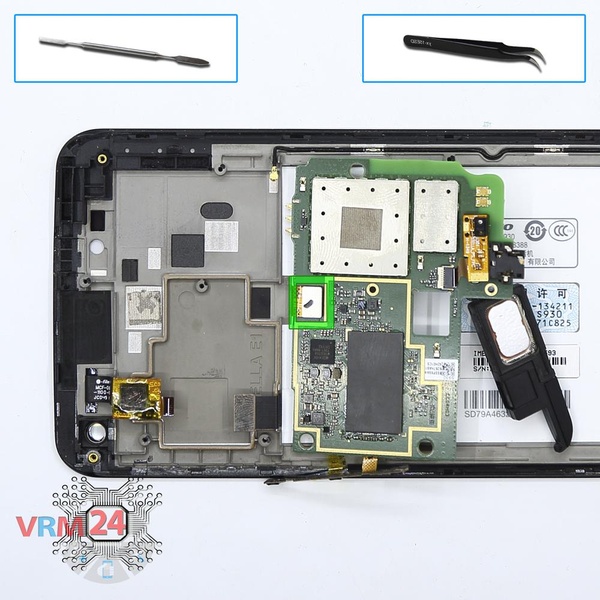

Étape 11.
Retournez le PCB
Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

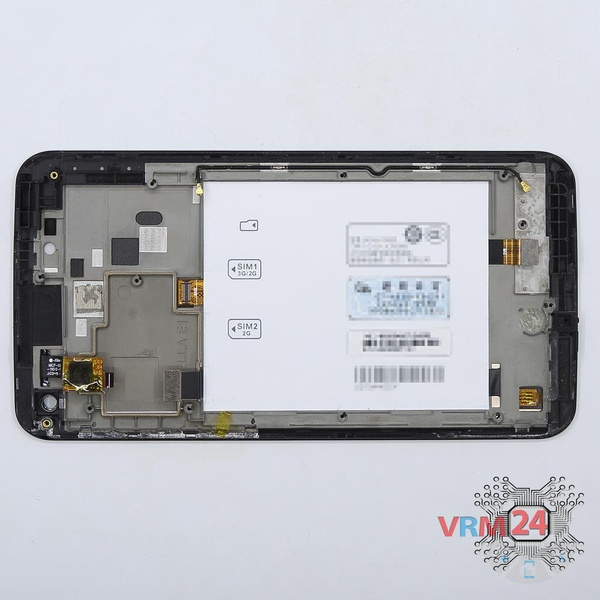

Étape 12.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
