Démontage/Réparation de l'appareil mobile ZTE Blade L2 (ZTE Blade L2) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions

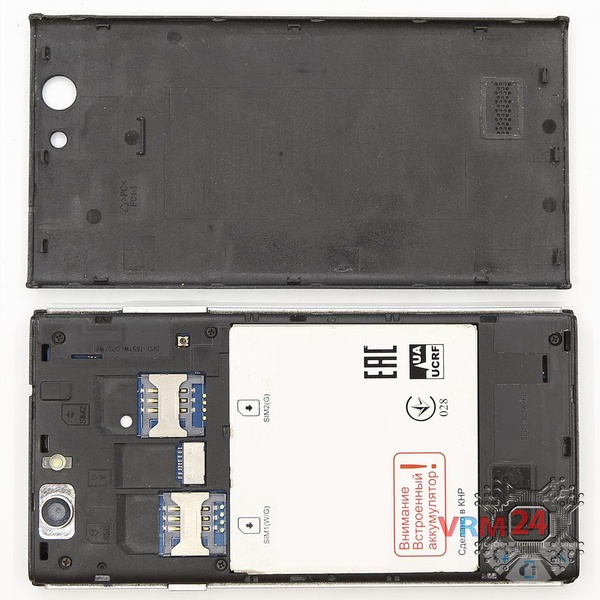

Étape 1.
À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.
N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.
⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

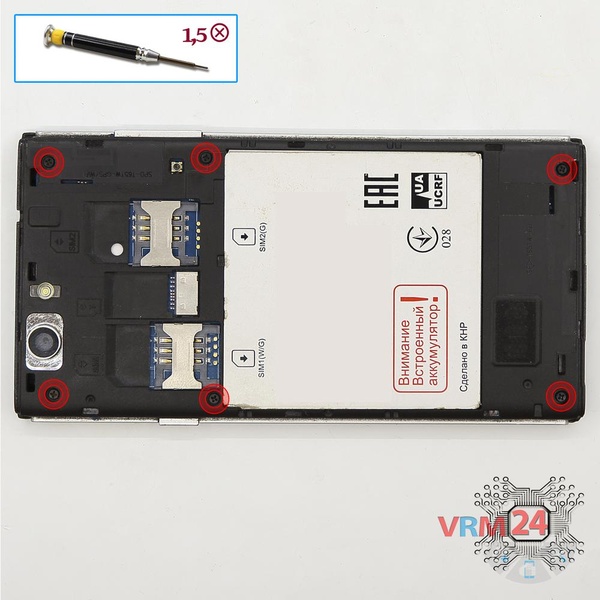

Étape 2.
À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les six vis.

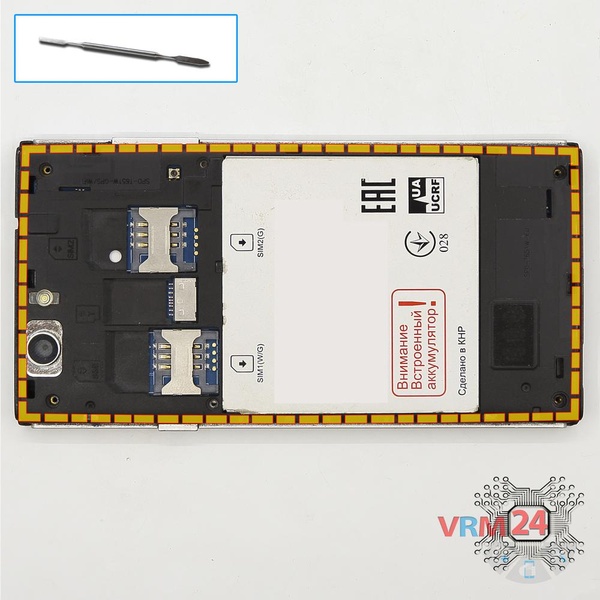

Étape 3.
Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec le haut-parleur et les pads et pistes d'antenne. La coque intermédiaire protège les cartes de circuits imprimés (PCB).
Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

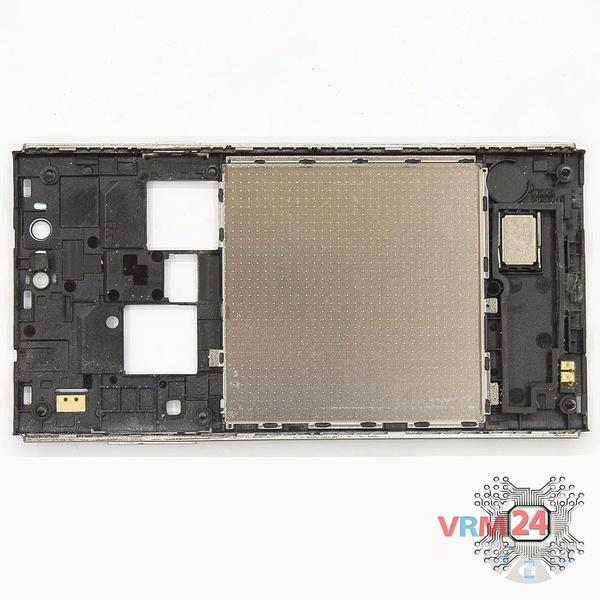

Étape 4.
ℹ️ Dans la coque intermédiaire est resté : haut-parleur.

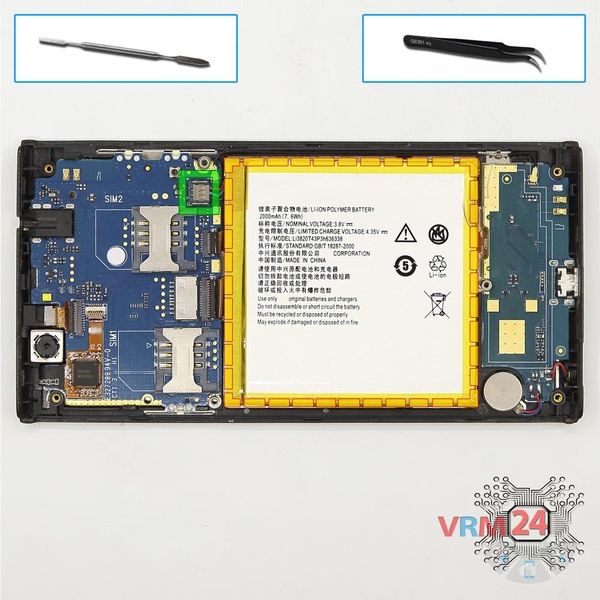

Étape 5.
Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.
ℹ️ Le modèle ZTE Blade L2 a une batterie Li3820T43P3h636338 avec 2000 mAh capacité (aussi appelée batterie rechargeable).
⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
Avec une extrême prudence, retirez la batterie car elle est collée de l'intérieur par le fabricant.

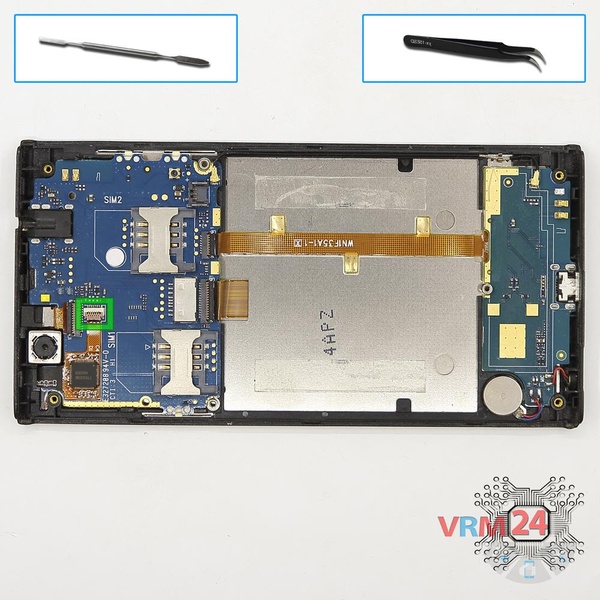

Étape 6.
Faites levier sur le connecteur du câble de l'écran tactile.

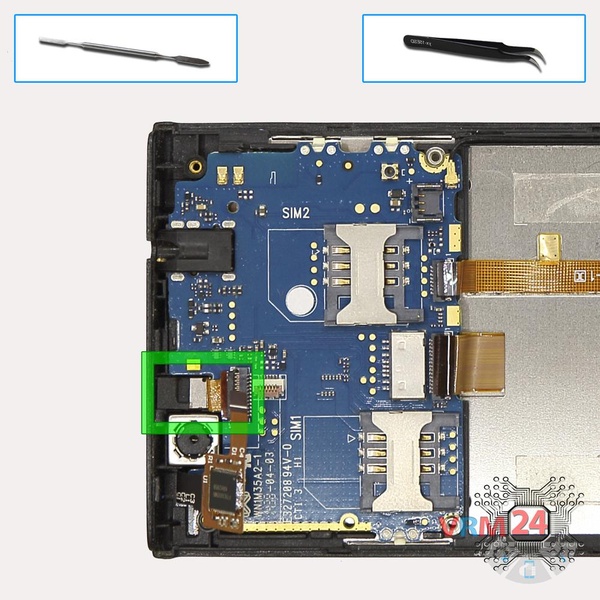

Étape 7.
Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

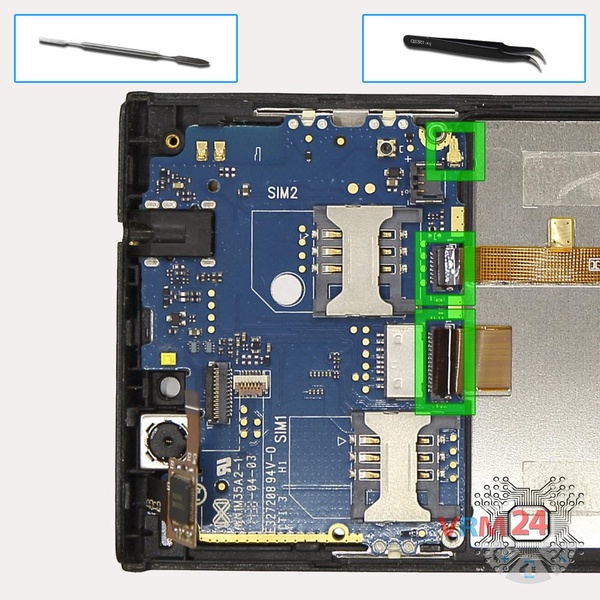

Étape 8.
Faites levier sur les connecteurs du câble d'affichage, du câble inter-cartes et du câble coaxial.
⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

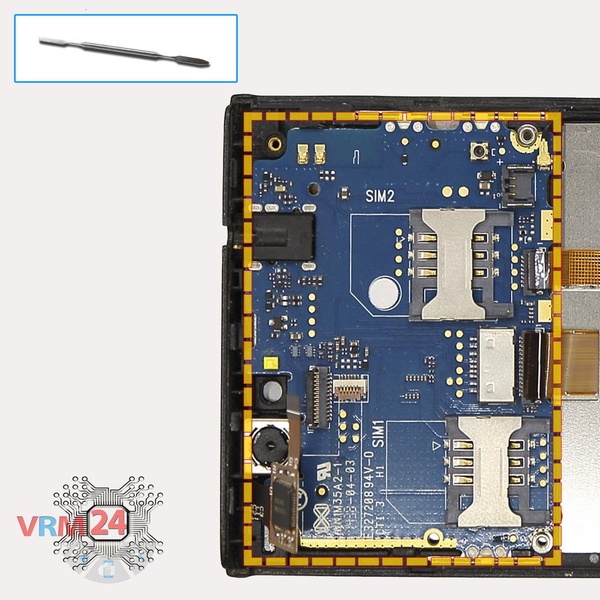

Étape 9.
Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.
La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.
⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

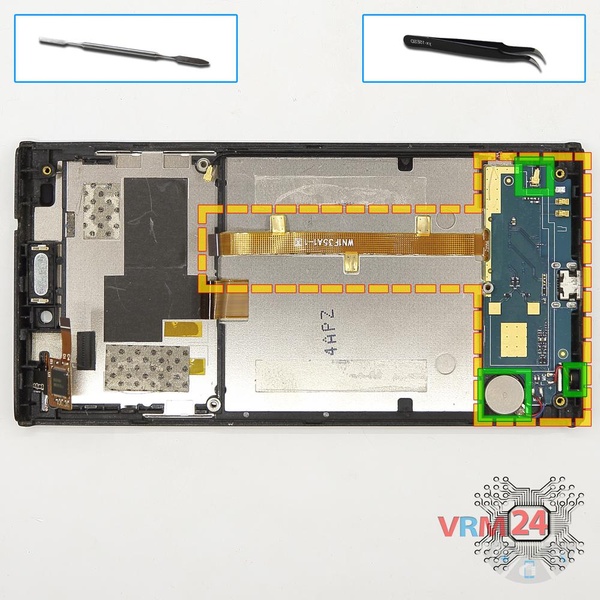

Étape 10.
Déconnectez le connecteur du câble coaxial. Faites levier sur les corps du moteur de vibration et du microphone.
⚠️ Soyez prudent ! Le moteur de vibration et le microphone sont légèrement collés avec de l'adhésif.
Après cela, nous retirons la sous-carte. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.
ℹ️ La sous-carte contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour les antennes.

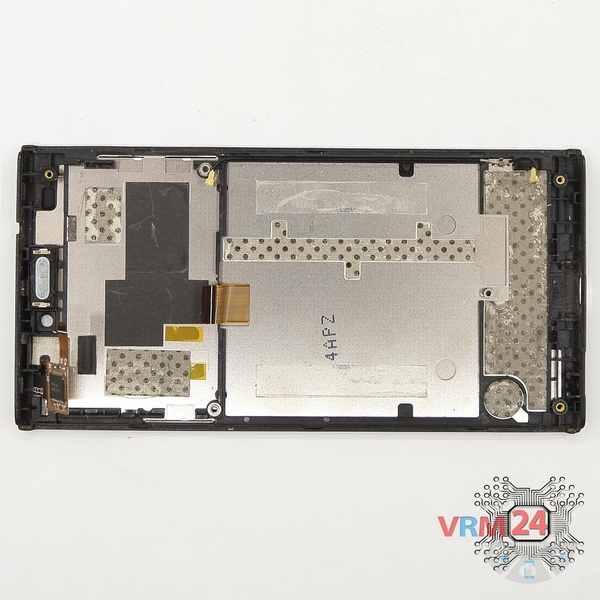

Étape 11.
ℹ️ Dans le cadre d'affichage est resté : le haut-parleur d'écoute.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
